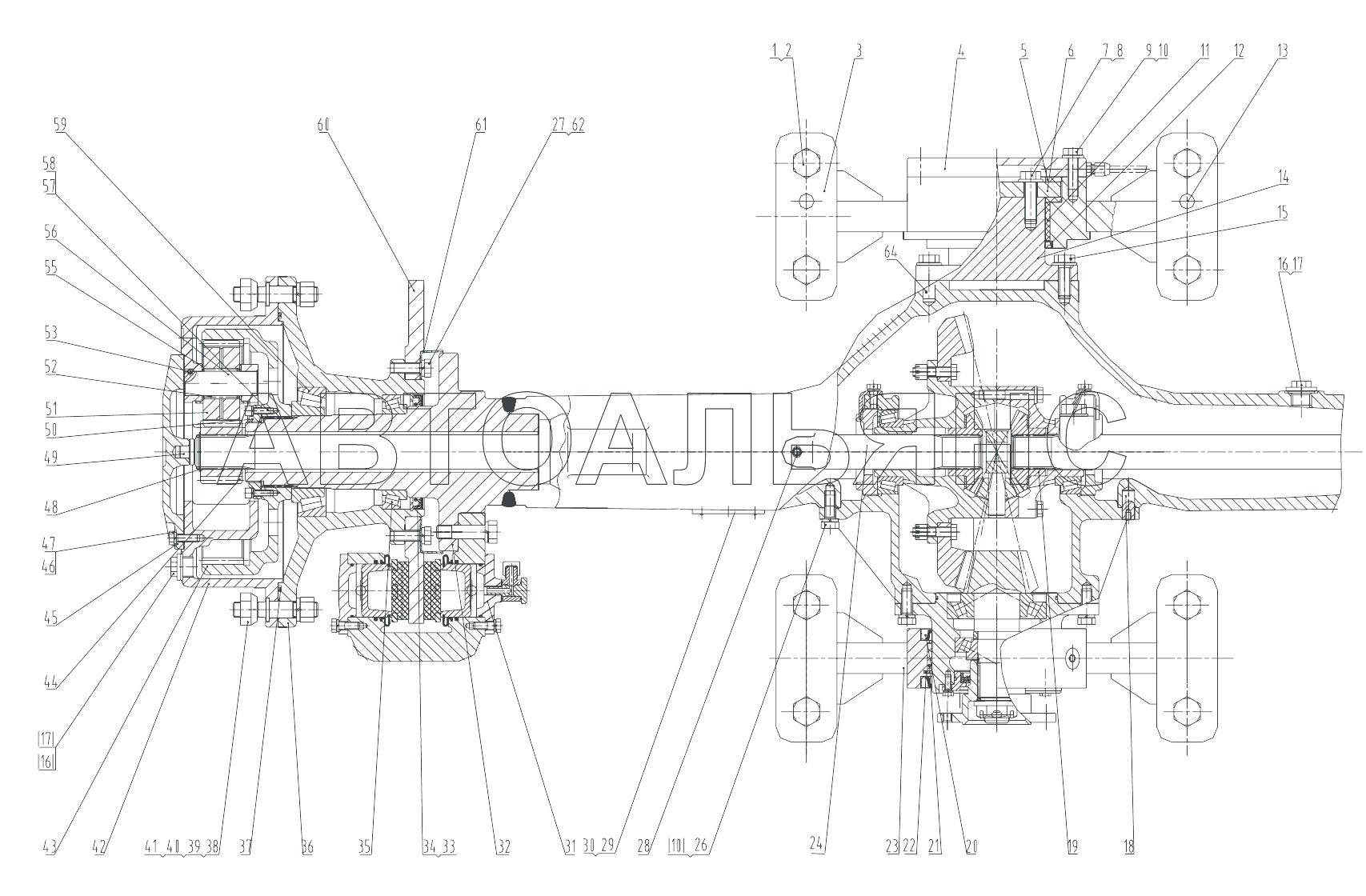

01E0080 013 REAR AXLE AS CLG-835

41C0605 001 BEVEL GEAR AS CLG-835 41C0606 001 BEVEL GEAR AS CLG-835

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

55

56

57

58

59

60

61

62

63

64

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт

Заводской номер: 01B0167 Количество на модель: 1

01B0167

1

2

Номер детали на чертеже:

2

Гайка стопорная

Заводской номер: 03B0200 Количество на модель: 8

03B0200

8

3

Номер детали на чертеже:

3

REAR SUPPORT AS

Заводской номер: 71A0465 Количество на модель: 1

71A0465

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 53A0073 Количество на модель: 1

53A0073

1

5

Номер детали на чертеже:

5

Сальник опорный

Заводской номер: 88A0157 Количество на модель: 2

88A0157

2

6

Номер детали на чертеже:

6

Крышка

Заводской номер: 56A0155 Количество на модель: 1

56A0155

1

7

Номер детали на чертеже:

7

Болт

Заводской номер: 00B0246 Количество на модель: 4

00B0246

4

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 06B0177 Количество на модель: 12

06B0177

12

9

Номер детали на чертеже:

9

Болт

Заводской номер: 00B0057 Количество на модель: 6

00B0057

6

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 06B0103 Количество на модель: 18

06B0103

18

11

Номер детали на чертеже:

11

Втулка

Заводской номер: 83A0113 Количество на модель: 1

83A0113

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 35C0047 Количество на модель: 1

35C0047

1

13

Номер детали на чертеже:

13

Палец

Заводской номер: 00A0260 Количество на модель: 2

00A0260

2

14

Номер детали на чертеже:

14

SHAFT

Заводской номер: 61A0368 Количество на модель: 1

61A0368

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 00B0095 Количество на модель: 8

00B0095

8

16

Номер детали на чертеже:

16

Пробка

Заводской номер: 03B0212 Количество на модель: 4

03B0212

4

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 06B0055 Количество на модель: 4

06B0055

4

18

Номер детали на чертеже:

18

Палец

Заводской номер: 60A0011 Количество на модель: 1

60A0011

1

19

Номер детали на чертеже:

19

BEVEL GEAR AS

Заводской номер: 41C0606 Количество на модель: 1

41C0606

1

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 13B0147 Количество на модель: 2

13B0147

2

21

Номер детали на чертеже:

21

Втулка

Заводской номер: 83A0108 Количество на модель: 1

83A0108

1

22

Номер детали на чертеже:

22

Кольцо упорное

Заводской номер: 07B0055 Количество на модель: 1

07B0055

1

23

Номер детали на чертеже:

23

FRONT SUPPORT AS

Заводской номер: 71A0464 Количество на модель: 1

71A0464

1

24

Номер детали на чертеже:

24

Полуось

Заводской номер: 62A0058 Количество на модель: 2

62A0058

2

26

Номер детали на чертеже:

26

Болт

Заводской номер: 00B0188 Количество на модель: 17

00B0188

17

27

Номер детали на чертеже:

27

Hard washer

Заводской номер: 06B0214 Количество на модель: 40

06B0214

40

28

Номер детали на чертеже:

28

Сапун

Заводской номер: 03B0406 Количество на модель: 1

03B0406

1

29

Номер детали на чертеже:

29

Nameplate

Заводской номер: 74A4622 Количество на модель: 1

74A4622

1

30

Номер детали на чертеже:

30

Заклёпка

Заводской номер: 09B0002 Количество на модель: 4

09B0002

4

31

Номер детали на чертеже:

31

Цилиндр тормозной в сборе

Заводской номер: 45C0004 Количество на модель: 2

45C0004

2

32

Номер детали на чертеже:

32

SPINDLE

Заводской номер: 24D0131 Количество на модель: 1

24D0131

1

33

Номер детали на чертеже:

33

OIL SEAL

Заводской номер: 13B0251 Количество на модель: 2

13B0251

2

34

Номер детали на чертеже:

34

Кольцо упорное

Заводской номер: 07B0066 Количество на модель: 2

07B0066

2

35

Номер детали на чертеже:

35

Роликоподшипник конический 32020

Заводской номер: 23B0046 Количество на модель: 2

23B0046

2

36

Номер детали на чертеже:

36

Барабан колеса

Заводской номер: 71A0090 Количество на модель: 2

71A0090

2

37

Номер детали на чертеже:

37

Кольцо круглого сечения

Заводской номер: 12B0365 Количество на модель: 2

12B0365

2

38

Номер детали на чертеже:

38

Болт обода

Заводской номер: 01B0362 Количество на модель: 20

01B0362

20

39

Номер детали на чертеже:

39

Гайка обода

Заводской номер: 03B0201 Количество на модель: 20

03B0201

20

40

Номер детали на чертеже:

40

Гайка

Заводской номер: 03B0150 Количество на модель: 20

03B0150

20

41

Номер детали на чертеже:

41

Шайба

Заводской номер: 06B0019 Количество на модель: 20

06B0019

20

42

Номер детали на чертеже:

42

Водило планетарного ряда

Заводской номер: 70A0074 Количество на модель: 2

70A0074

2

43

Номер детали на чертеже:

43

Колесо зубчатое кольцевое

Заводской номер: 41A0076 Количество на модель: 2

41A0076

2

44

Номер детали на чертеже:

44

Колесо зубчатое солнечное

Заводской номер: 41A0077 Количество на модель: 2

41A0077

2

45

Номер детали на чертеже:

45

Крышка

Заводской номер: 53A0244 Количество на модель: 2

53A0244

2

46

Номер детали на чертеже:

46

Болт

Заводской номер: 00B0019 Количество на модель: 12

00B0019

12

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 06B0002 Количество на модель: 12

06B0002

12

48

Номер детали на чертеже:

48

Кольцо упорное

Заводской номер: 07B0049 Количество на модель: 2

07B0049

2

49

Номер детали на чертеже:

49

Закрутка

Заводской номер: 61A0019 Количество на модель: 2

61A0019

2

50

Номер детали на чертеже:

50

Гайка регулировочная

Заводской номер: 53A0250 Количество на модель: 2

53A0250

2

51

Номер детали на чертеже:

51

Передача планетарная

Заводской номер: 41A0078 Количество на модель: 6

41A0078

6

52

Номер детали на чертеже:

52

Иголка подшипника

Заводской номер: 20B0042 Количество на модель: 168

20B0042

168

53

Номер детали на чертеже:

53

Шарик стальной

Заводской номер: 20B0037 Количество на модель: 6

20B0037

6

55

Номер детали на чертеже:

55

Gasket

Заводской номер: 20A2273 Количество на модель: 12

20A2273

12

56

Номер детали на чертеже:

56

Ось планетарной передачи

Заводской номер: 60A0288 Количество на модель: 6

60A0288

6

57

Номер детали на чертеже:

57

Болт

Заводской номер: 04B0049 Количество на модель: 4

04B0049

4

58

Номер детали на чертеже:

58

Шайба

Заводской номер: 06B0006 Количество на модель: 4

06B0006

4

59

Номер детали на чертеже:

59

Роликоподшипник конический 32219

Заводской номер: 23B0045 Количество на модель: 2

23B0045

2

60

Номер детали на чертеже:

60

Диск тормозной

Заводской номер: 52A0038 Количество на модель: 2

52A0038

2

61

Номер детали на чертеже:

61

Колпачок противопылевой

Заводской номер: 27A0052 Количество на модель: 2

27A0052

2

62

Номер детали на чертеже:

62

BOLT

Заводской номер: 00B0375 Количество на модель: 40

00B0375

40

63

Номер детали на чертеже:

63

Масло

Заводской номер: 41B0014 Количество на модель: 1

41B0014

1

64

Номер детали на чертеже:

64

Палец

Заводской номер: 66A0013 Количество на модель: 2

66A0013

2

41C0605 001 BEVEL GEAR AS CLG-835 41C0606 001 BEVEL GEAR AS CLG-835
