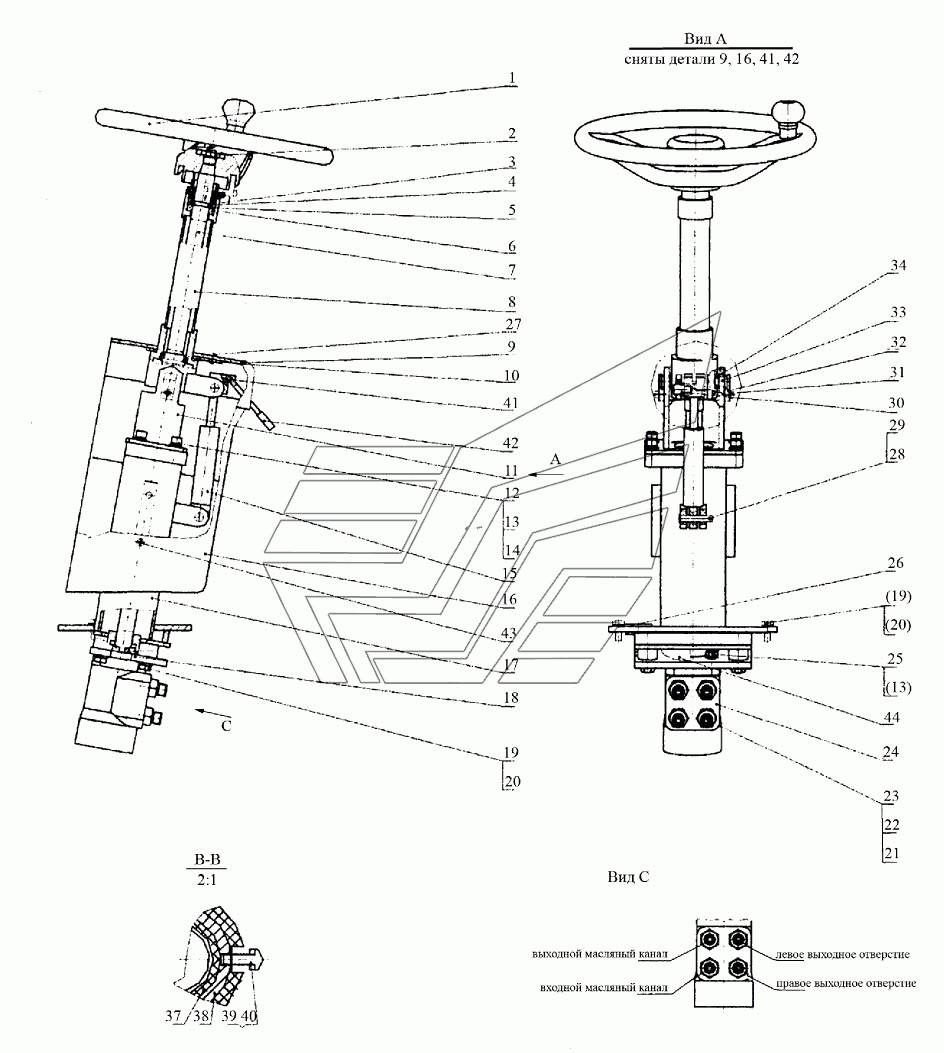

44C0047 Узел рычагов управления поворотами CLG-835. Каталог 2015г.

10E0046 Система рулевого управления CLG-835 20E0057 Тормозная система CLG-835

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Колесо рулевое

Заводской номер: 35С0087 Количество на модель: 1

35С0087

1

2

Номер детали на чертеже:

2

Палец выбирающий

Заводской номер: 00А0255 Количество на модель: 1

00А0255

1

3

Номер детали на чертеже:

3

Кольцо стопорное

Заводской номер: 56А0106 Количество на модель: 1

56А0106

1

4

Номер детали на чертеже:

4

Кольцо стопорное

Заводской номер: 76А0040 Количество на модель: 2

76А0040

2

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 56А0105 Количество на модель: 1

56А0105

1

6

Номер детали на чертеже:

6

Шарикоподшипник

Заводской номер: 21В0012 Количество на модель: 1

21В0012

1

7

Номер детали на чертеже:

7

Валы отклоняющие

Заводской номер: 44С0023 Количество на модель: 1

44С0023

1

8

Номер детали на чертеже:

8

Трубка

Заводской номер: 10D329 Количество на модель: 1

10D329

1

9

Номер детали на чертеже:

9

Пластина

Заводской номер: 84А0099 Количество на модель: 1

84А0099

1

10

Номер детали на чертеже:

10

Шарикоподшипник

Заводской номер: 21В0020 Количество на модель: 1

21В0020

1

11

Номер детали на чертеже:

11

Опора

Заводской номер: 02D0167 Количество на модель: 1

02D0167

1

12

Номер детали на чертеже:

12

Винт

Заводской номер: 04В0022 Количество на модель: 4

04В0022

4

13

Номер детали на чертеже:

13

Шайба стопорная

Заводской номер: 06В0002 Количество на модель: 8

06В0002

8

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 06В00ЗЗ Количество на модель: 4

06В00ЗЗ

4

15

Номер детали на чертеже:

15

Устройство регулировочное

Заводской номер: 24С0038 Количество на модель: 1

24С0038

1

16

Номер детали на чертеже:

16

Пластина

Заводской номер: 84А0100 Количество на модель: 1

84А0100

1

17

Номер детали на чертеже:

17

Опора

Заводской номер: 02D0168 Количество на модель: 1

02D0168

1

18

Номер детали на чертеже:

18

Опора

Заводской номер: 02D0169 Количество на модель: 1

02D0169

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: 00В0017 Количество на модель: 8

00В0017

8

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 06В0008 Количество на модель: 8

06В0008

8

21

Номер детали на чертеже:

21

Соединитель

Заводской номер: 00А0084 Количество на модель: 4

00А0084

4

22

Номер детали на чертеже:

22

Кольцо круглого сечения

Заводской номер: 12В0121 Количество на модель: 4

12В0121

4

23

Номер детали на чертеже:

23

Кольцо круглого сечения

Заводской номер: 12В0090 Количество на модель: 4

12В0090

4

24

Номер детали на чертеже:

24

Дивертор

Заводской номер: 44С0048 Количество на модель: 1

44С0048

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: 00В0015 Количество на модель: 4

00В0015

4

26

Номер детали на чертеже:

26

Кольцо резиновое

Заводской номер: 83А0060 Количество на модель: 1

83А0060

1

27

Номер детали на чертеже:

27

Винт

Заводской номер: 04В0005 Количество на модель: 2

04В0005

2

28

Номер детали на чертеже:

28

Палец

Заводской номер: 08В0068 Количество на модель: 1

08В0068

1

29

Номер детали на чертеже:

29

Шплинт

Заводской номер: 08В0004 Количество на модель: 1

08В0004

1

30

Номер детали на чертеже:

30

Шплинт

Заводской номер: 66А0015 Количество на модель: 2

66А0015

2

31

Номер детали на чертеже:

31

Болт

Заводской номер: 00В0022 Количество на модель: 2

00В0022

2

32

Номер детали на чертеже:

32

Пластина

Заводской номер: 13А0218 Количество на модель: 2

13А0218

2

33

Номер детали на чертеже:

33

Шплинт

Заводской номер: 61А0132 Количество на модель: 2

61А0132

2

34

Номер детали на чертеже:

34

Втулка подшипника

Заводской номер: 55А0305 Количество на модель: 2

55А0305

2

35

Номер детали на чертеже:

35

Пластина

Заводской номер: 22А0146 Количество на модель: 3

22А0146

3

36

Номер детали на чертеже:

36

Винт

Заводской номер: 04В0170 Количество на модель: 6

04В0170

6

37

Номер детали на чертеже:

37

Кольцо изоляционное

Заводской номер: 80А0046 Количество на модель: 1

80А0046

1

38

Номер детали на чертеже:

38

Манжета медная

Заводской номер: 61А0061 Количество на модель: 1

61А0061

1

39

Номер детали на чертеже:

39

Винт

Заводской номер: 04В0063 Количество на модель: 1

04В0063

1

40

Номер детали на чертеже:

40

Шайба

Заводской номер: 06В0036 Количество на модель: 1

06В0036

1

41

Номер детали на чертеже:

41

Шплинт

Заводской номер: 08В0093 Количество на модель: 1

08В0093

1

42

Номер детали на чертеже:

42

Ключ регулировочный

Заводской номер: 73А0029 Количество на модель: 1

73А0029

1

43

Номер детали на чертеже:

43

Винт

Заводской номер: 04В0056 Количество на модель: 4

04В0056

4

44

Номер детали на чертеже:

44

Кольцо резиновое

Заводской номер: 83А0123 Количество на модель: 1

83А0123

1
