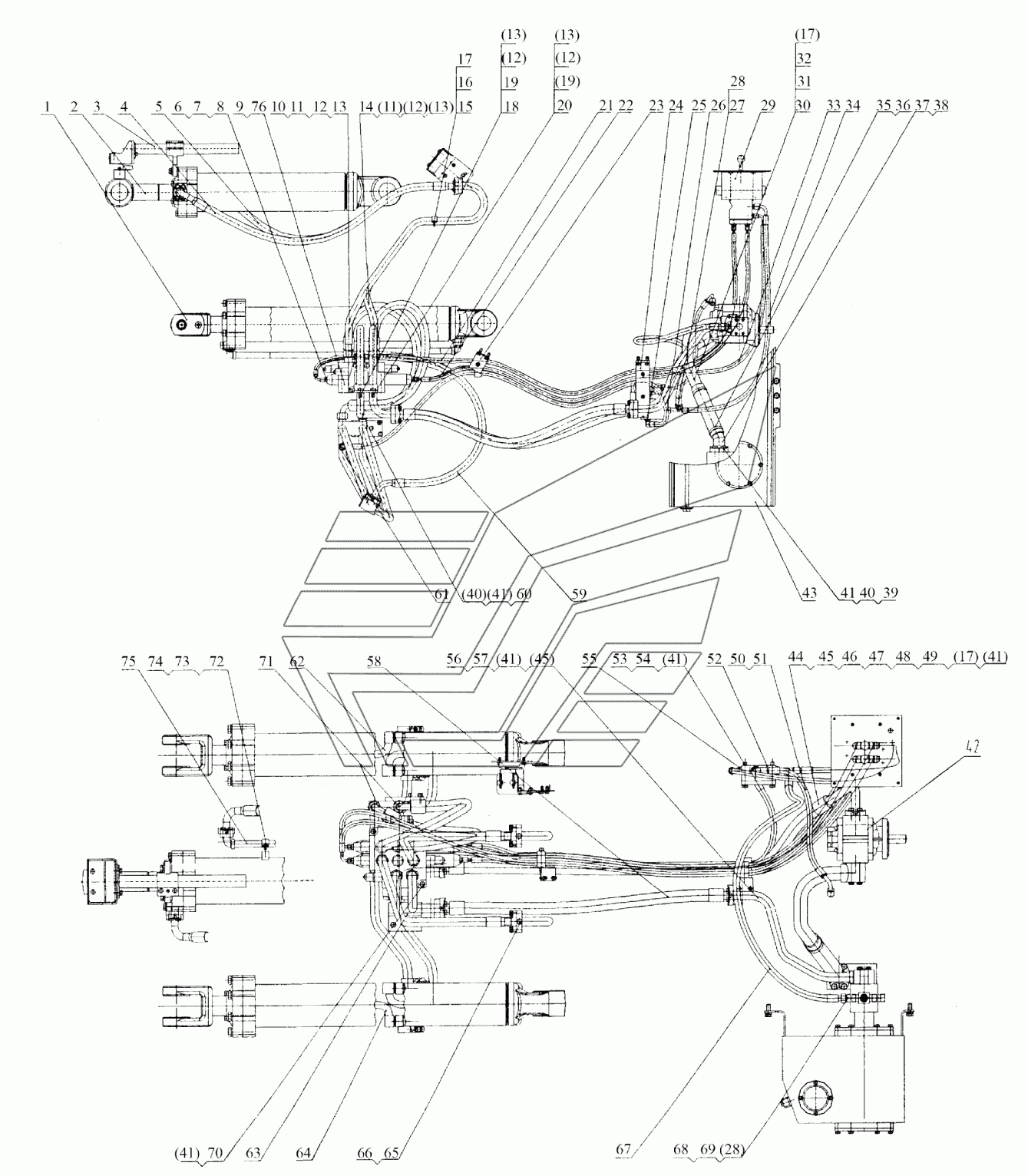

11E0097 Гидравлическая система CLG-835. Каталог 2015г.

32E0051 Рабочий механизм CLG-835 44С0046 Система автоматического возврата в исходное положение CLG-835

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр подъёма

Заводской номер: 10C0056 Количество на модель: 2
10C0056
2
2

Номер детали на чертеже:

2

Гидроцилиндр опрокидывания

Заводской номер: 10C0071 Количество на модель: 1
10C0071
1
3

Номер детали на чертеже:

3

Индикатор ковша

Заводской номер: 44C0046 Количество на модель: 1
44C0046
1
4

Номер детали на чертеже:

4

Шланг

Заводской номер: 06C0289 Количество на модель: 1
06C0289
1
5

Номер детали на чертеже:

5

Шланг

Заводской номер: 06C0288 Количество на модель: 1
06C0288
1
6

Номер детали на чертеже:

6

Соединитель

Заводской номер: 00A0256 Количество на модель: 4
00A0256
4
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0119 Количество на модель: 4
12B0119
4
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0233 Количество на модель: 4
12B0233
4
9

Номер детали на чертеже:

9

Клапан

Заводской номер: 12C0098 Количество на модель: 1
12C0098
1
10

Номер детали на чертеже:

10

Трубка

Заводской номер: 10D0584 Количество на модель: 1
10D0584
1
11

Номер детали на чертеже:

11

Соединитель

Заводской номер: 00A0542 Количество на модель: 2
00A0542
2
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0004 Количество на модель: 6
12B0004
6
13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 12B0111 Количество на модель: 6
12B0111
6
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 10D0583 Количество на модель: 1
10D0583
1
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 27A0046 Количество на модель: 2
27A0046
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 00B0005 Количество на модель: 4
00B0005
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 06B0002 Количество на модель: 12
06B0002
12
18

Номер детали на чертеже:

18

Трубка

Заводской номер: 31C0049 Количество на модель: 1
31C0049
1
19

Номер детали на чертеже:

19

Соединитель

Заводской номер: 00A0251 Количество на модель: 4
00A0251
4
20

Номер детали на чертеже:

20

Трубка

Заводской номер: 31C0050 Количество на модель: 1
31C0050
1
21

Номер детали на чертеже:

21

Шланг

Заводской номер: 05C0144 Количество на модель: 2
05C0144
2
22

Номер детали на чертеже:

22

Шланг

Заводской номер: 05C0145 Количество на модель: 2
05C0145
2
23

Номер детали на чертеже:

23

Хомут

Заводской номер: 09C0074 Количество на модель: 1
09C0074
1
24

Номер детали на чертеже:

24

Хомут

Заводской номер: 09C0075 Количество на модель: 1
09C0075
1
25

Номер детали на чертеже:

25

Соединитель

Заводской номер: 31C0022 Количество на модель: 1
31C0022
1
26

Номер детали на чертеже:

26

Шланг

Заводской номер: 06C0386 Количество на модель: 1
06C0386
1
27

Номер детали на чертеже:

27

Соединитель

Заводской номер: 32C0013 Количество на модель: 1
32C0013
1
28

Номер детали на чертеже:

28

Кольцо круглого сечения

Заводской номер: 12B0232 Количество на модель: 3
12B0232
3
29

Номер детали на чертеже:

29

Система управления

Заводской номер: 11E0043 Количество на модель: 1
11E0043
1
30

Номер детали на чертеже:

30

Трубка

Заводской номер: 10D0577 Количество на модель: 1
10D0577
1
31

Номер детали на чертеже:

31

Кольцо круглого сечения

Заводской номер: 12B0297 Количество на модель: 1
12B0297
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01B0093 Количество на модель: 4
01B0093
4
33

Номер детали на чертеже:

33

Шланг

Заводской номер: 05C0146 Количество на модель: 1
05C0146
1
34

Номер детали на чертеже:

34

Шланг

Заводской номер: 06C0387 Количество на модель: 1
06C0387
1
35

Номер детали на чертеже:

35

Шланг

Заводской номер: 34C0009 Количество на модель: 1
34C0009
1
36

Номер детали на чертеже:

36

Хомут

Заводской номер: 15B0017 Количество на модель: 2
15B0017
2
37

Номер детали на чертеже:

37

Соединитель

Заводской номер: 15D0173 Количество на модель: 1
15D0173
1
38

Номер детали на чертеже:

38

Кольцо круглого сечения

Заводской номер: 12B0019 Количество на модель: 1
12B0019
1
39

Номер детали на чертеже:

39

Фланец

Заводской номер: 72A0003 Количество на модель: 1
72A0003
1
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 00B0017 Количество на модель: 7
00B0017
7
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 06B0008 Количество на модель: 28
06B0008
28
42

Номер детали на чертеже:

42

Насос

Заводской номер: 11C0055 Количество на модель: 1
11C0055
1
43

Номер детали на чертеже:

43

Масляный резервуар

Заводской номер: 21C0046 Количество на модель: 1
21C0046
1
44

Номер детали на чертеже:

44

Шланг

Заводской номер: 07C0245 Количество на модель: 1
07C0245
1
45

Номер детали на чертеже:

45

Кольцо круглого сечения

Заводской номер: 12B0009 Количество на модель: 3
12B0009
3
46

Номер детали на чертеже:

46

Фланец

Заводской номер: 72A0035 Количество на модель: 1
72A0035
1
47

Номер детали на чертеже:

47

Болт

Заводской номер: 00B0019 Количество на модель: 4
00B0019
4
48

Номер детали на чертеже:

48

Фланец

Заводской номер: 72A0010 Количество на модель: 3
72A0010
3
49

Номер детали на чертеже:

49

Болт

Заводской номер: 00B0035 Количество на модель: 12
00B0035
12
50

Номер детали на чертеже:

50

Шланг

Заводской номер: 06C0388 Количество на модель: 1
06C0388
1
51

Номер детали на чертеже:

51

Соединитель

Заводской номер: 31C0044 Количество на модель: 1
31C0044
1
52

Номер детали на чертеже:

52

Клапан

Заводской номер: 12C0037 Количество на модель: 1
12C0037
1
53

Номер детали на чертеже:

53

Болт

Заводской номер: 01B0142 Количество на модель: 2
01B0142
2
54

Номер детали на чертеже:

54

WASHER

Заводской номер: 06B0007 Количество на модель: 2
06B0007
2
55

Номер детали на чертеже:

55

Соединитель

Заводской номер: 31C0031 Количество на модель: 1
31C0031
1
56

Номер детали на чертеже:

56

Трубка

Заводской номер: 10D0576 Количество на модель: 1
10D0576
1
57

Номер детали на чертеже:

57

Болт

Заводской номер: 00B0033 Количество на модель: 4
00B0033
4
58

Номер детали на чертеже:

58

Шланг

Заводской номер: 07C0246 Количество на модель: 1
07C0246
1
59

Номер детали на чертеже:

59

Шланг

Заводской номер: 06C0286 Количество на модель: 4
06C0286
4
60

Номер детали на чертеже:

60

Трубка

Заводской номер: 10D0589 Количество на модель: 1
10D0589
1
61

Номер детали на чертеже:

61

Клапан

Заводской номер: 12C0057 Количество на модель: 1
12C0057
1
62

Номер детали на чертеже:

62

Трубка

Заводской номер: 00C0130 Количество на модель: 1
00C0130
1
63

Номер детали на чертеже:

63

Хомут

Заводской номер: 09C0076 Количество на модель: 1
09C0076
1
64

Номер детали на чертеже:

64

Трубка

Заводской номер: 00C0126 Количество на модель: 1
00C0126
1
65

Номер детали на чертеже:

65

Пробка

Заводской номер: 03B0093 Количество на модель: 2
03B0093
2
66

Номер детали на чертеже:

66

Кольцо круглого сечения

Заводской номер: 12B0017 Количество на модель: 3
12B0017
3
67

Номер детали на чертеже:

67

Болт

Заводской номер: 06C0389 Количество на модель: 1
06C0389
1
68

Номер детали на чертеже:

68

Шланг

Заводской номер: 00A0217 Количество на модель: 1
00A0217
1
69

Номер детали на чертеже:

69

Хомут

Заводской номер: 12B0207 Количество на модель: 1
12B0207
1
70

Номер детали на чертеже:

70

Болт

Заводской номер: 01B0217 Количество на модель: 3
01B0217
3
71

Номер детали на чертеже:

71

Шланг

Заводской номер: 07C0247 Количество на модель: 2
07C0247
2
72

Номер детали на чертеже:

72

Хомут

Заводской номер: 15B0064 Количество на модель: 1
15B0064
1
73

Номер детали на чертеже:

73

Болт

Заводской номер: 00B0007 Количество на модель: 2
00B0007
2
74

Номер детали на чертеже:

74

Шайба

Заводской номер: 06B0006 Количество на модель: 2
06B0006
2
75

Номер детали на чертеже:

75

Трубка

Заводской номер: 00C0131 Количество на модель: 1
00C0131
1
76

Номер детали на чертеже:

76

Пробка

Заводской номер: 05A0052 Количество на модель: 1
05A0052
1
