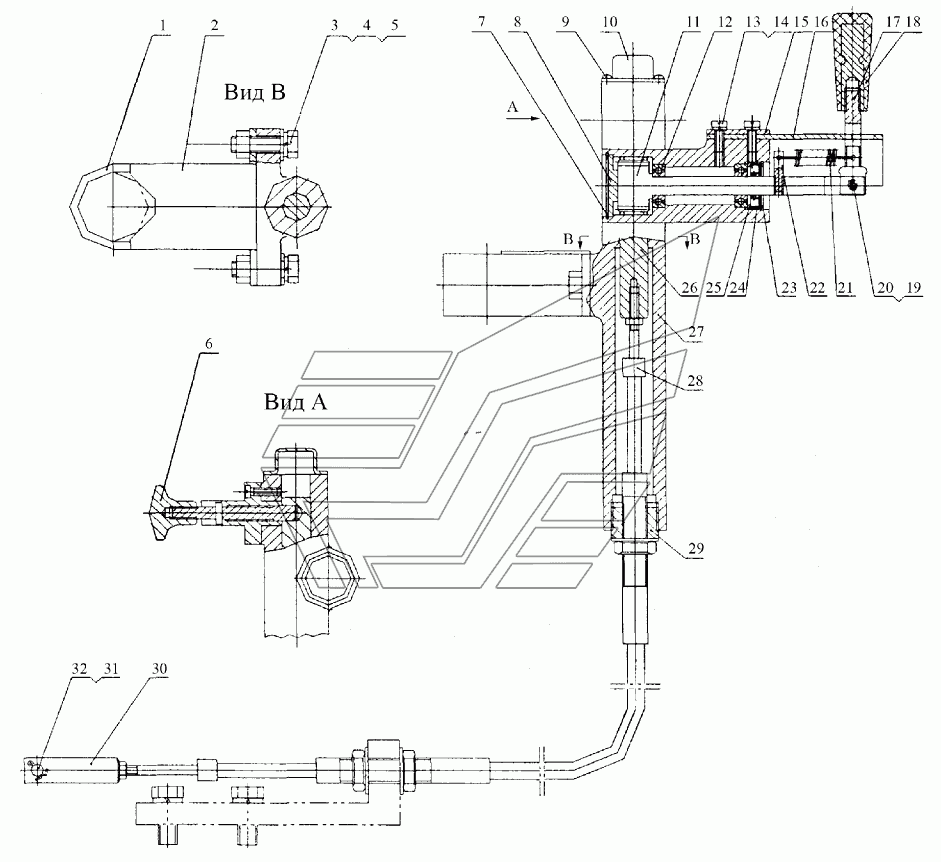

24E0016 Система управления трансмиссией CLG-835. Каталог 2015г.

11С0002 Насос шестеренчатый питающий CLG-835 30E0050 Рама CLG-835

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Зажим фиксирующий

Заводской номер: 17D0058 Количество на модель: 1

17D0058

1

2

Номер детали на чертеже:

2

Блок

Заводской номер: 18А0383 Количество на модель: 1

18А0383

1

3

Номер детали на чертеже:

3

Шайба стопорная

Заводской номер: 06В0002 Количество на модель: 2

06В0002

2

4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06В0001 Количество на модель: 2

06В0001

2

5

Номер детали на чертеже:

5

Болт

Заводской номер: 00В0196 Количество на модель: 2

00В0196

2

6

Номер детали на чертеже:

6

Заводской номер: 24С0068 Количество на модель: 1

24С0068

1

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 07В0060 Количество на модель: 1

07В0060

1

8

Номер детали на чертеже:

8

Блок

Заводской номер: 61А0225 Количество на модель: 1

61А0225

1

9

Номер детали на чертеже:

9

Винт

Заводской номер: 04В0204 Количество на модель: 2

04В0204

2

10

Номер детали на чертеже:

10

Чехол пылезащитный

Заводской номер: 53А0139 Количество на модель: 1

53А0139

1

11

Номер детали на чертеже:

11

Шестерня осевая

Заводской номер: 40А0026 Количество на модель: 1

40А0026

1

12

Номер детали на чертеже:

12

Шарикоподшипник

Заводской номер: 21В0021 Количество на модель: 2

21В0021

2

13

Номер детали на чертеже:

13

Винт

Заводской номер: 04В0118 Количество на модель: 2

04В0118

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 06В000З Количество на модель: 2

06В000З

2

15

Номер детали на чертеже:

15

Проставка

Заводской номер: 11А0519 Количество на модель: 1

11А0519

1

16

Номер детали на чертеже:

16

Палец переключения передач

Заводской номер: 37С0015 Количество на модель: 1

37С0015

1

17

Номер детали на чертеже:

17

Шток

Заводской номер: 61А0226 Количество на модель: 1

61А0226

1

18

Номер детали на чертеже:

18

Кнопка

Заводской номер: 35С0001 Количество на модель: 1

35С0001

1

19

Номер детали на чертеже:

19

Ось

Заводской номер: 60А0283 Количество на модель: 1

60А0283

1

20

Номер детали на чертеже:

20

Палец

Заводской номер: 08В0002 Количество на модель: 1

08В0002

1

21

Номер детали на чертеже:

21

Пружина

Заводской номер: 10В0064 Количество на модель: 1

10В0064

1

22

Номер детали на чертеже:

22

Шток

Заводской номер: 64А0099 Количество на модель: 1

64А0099

1

23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: 07В0016 Количество на модель: 1

07В0016

1

24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 13В0093 Количество на модель: 1

13В0093

1

25

Номер детали на чертеже:

25

Проставка

Заводской номер: 56А0118 Количество на модель: 1

56А0118

1

26

Номер детали на чертеже:

26

Подвеска

Заводской номер: 44А0004 Количество на модель: 1

44А0004

1

27

Номер детали на чертеже:

27

Колонка

Заводской номер: 70А0070 Количество на модель: 1

70А0070

1

28

Номер детали на чертеже:

28

Гибкий вал переключения скоростей

Заводской номер: 54С0020 Количество на модель: 1

54С0020

1

29

Номер детали на чертеже:

29

Соединитель

Заводской номер: 00А0296 Количество на модель: 1

00А0296

1

30

Номер детали на чертеже:

30

Шток

Заводской номер: 64А0065 Количество на модель: 1

64А0065

1

31

Номер детали на чертеже:

31

Ось

Заводской номер: 61А0148 Количество на модель: 1

61А0148

1

32

Номер детали на чертеже:

32

Палец

Заводской номер: 08В0031 Количество на модель: 1

08В0031

1
