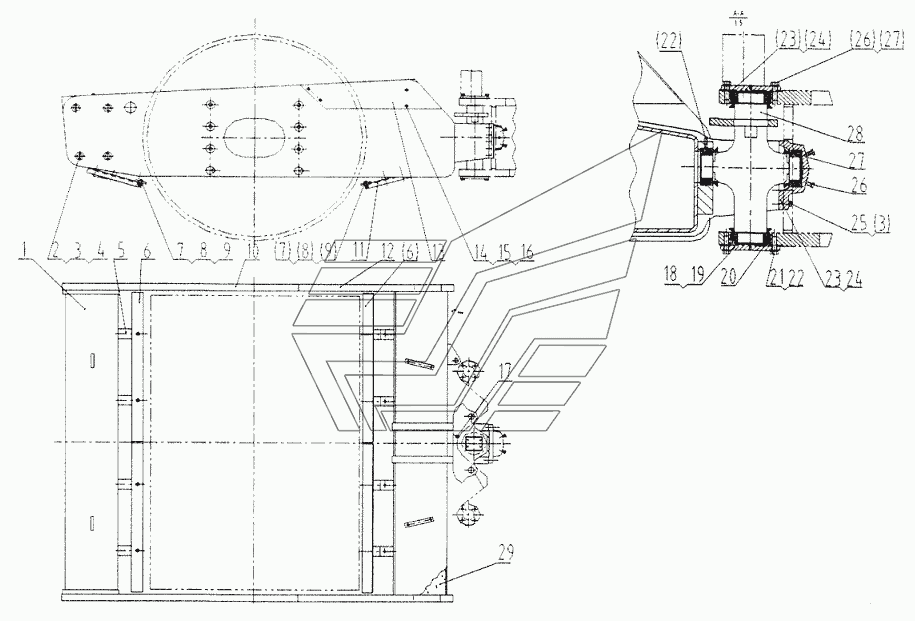

21Y0020 Рама передняя в сборе CLG-614. Каталог 2010г.

Каток CLG614H в сборе CLG-614 20Y0017 Механизм вибрации в сборе CLG-614

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передний лонжерон

Заводской номер: 32X0001 Количество на модель: 1
32X0001
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01V0382 Количество на модель: 8
01V0382
8
3

Номер детали на чертеже:

3

Шайба пружинная

Заводской номер: 06V0052 Количество на модель: 18
06V0052
18
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06V0068 Количество на модель: 8
06V0068
8
5

Номер детали на чертеже:

5

Плита изогнутая

Заводской номер: 21U0254 Количество на модель: 4
21U0254
4
6

Номер детали на чертеже:

6

Пластина

Заводской номер: 12U0002 Количество на модель: 4
12U0002
4
7

Номер детали на чертеже:

7

Болт

Заводской номер: 00V0025 Количество на модель: 24
00V0025
24
8

Номер детали на чертеже:

8

Шайба пружинная

Заводской номер: 06V0013 Количество на модель: 24
06V0013
24
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 03V0111 Количество на модель: 8
03V0111
8
10

Номер детали на чертеже:

10

Опорная рама вальца

Заводской номер: 21X0014 Количество на модель: 1
21X0014
1
11

Номер детали на чертеже:

11

Плита изогнутая

Заводской номер: 21U0255 Количество на модель: 4
21U0255
4
12

Номер детали на чертеже:

12

Обшивка

Заводской номер: 35X0012 Количество на модель: 1
35X0012
1
13

Номер детали на чертеже:

13

Обшивка

Заводской номер: 35X0013 Количество на модель: 1
35X0013
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 00V0075 Количество на модель: 8
00V0075
8
15

Номер детали на чертеже:

15

Шайба пружинная

Заводской номер: 06V0006 Количество на модель: 8
06V0006
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 06V0218 Количество на модель: 8
06V0218
8
17

Номер детали на чертеже:

17

Клапан накачки смазки

Заводской номер: 10V0051 Количество на модель: 4
10V0051
4
18

Номер детали на чертеже:

18

Крышка

Заводской номер: 53U0017 Количество на модель: 2
53U0017
2
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 57U0002 Количество на модель: 1
57U0002
1
20

Номер детали на чертеже:

20

Подшипник поворотного кулака

Заводской номер: 25V0015 Количество на модель: 4
25V0015
4
21

Номер детали на чертеже:

21

Болт

Заводской номер: OOV0247 Количество на модель: 12
OOV0247
12
22

Номер детали на чертеже:

22

Шайба пружинная

Заводской номер: 06V0015 Количество на модель: 12
06V0015
12
23

Номер детали на чертеже:

23

Крышка

Заводской номер: 72U0001 Количество на модель: 1
72U0001
1
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 57U0001 Количество на модель: 2
57U0001
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01V0267 Количество на модель: 10
01V0267
10
26

Номер детали на чертеже:

26

Болт

Заводской номер: 04V0040 Количество на модель: 3
04V0040
3
27

Номер детали на чертеже:

27

Кольцевое уплотнение v-образного сечения

Заводской номер: 83U0003 Количество на модель: 4
83U0003
4
28

Номер детали на чертеже:

28

Шарнир

Заводской номер: 33X0001 Количество на модель: 1
33X0001
1
29

Номер детали на чертеже:

29

Наполнитель

Заводской номер: 33W0006 Количество на модель: 1
33W0006
1
