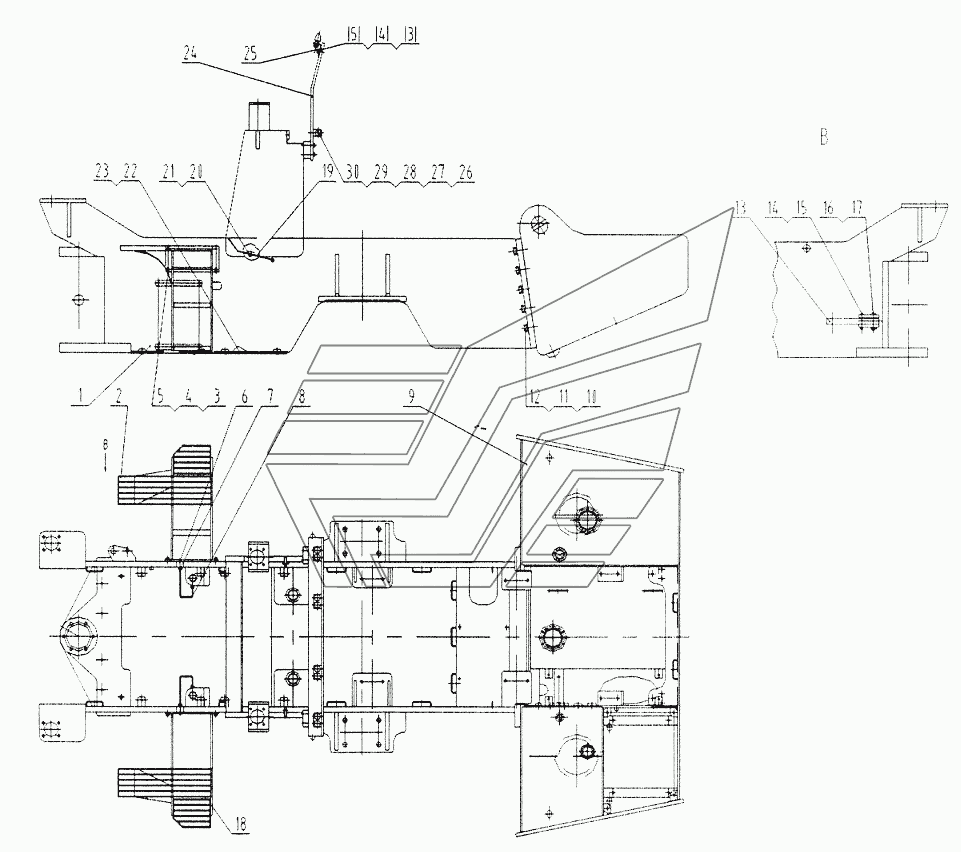

22Y0025 Задняя рама в сборе CLG-614. Каталог 2010г.

01Y0019 Электрическая система CLG-614 05Y0026 Гидравлическая система CLG-614

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 30X0024 Количество на модель: 1
30X0024
1
2

Номер детали на чертеже:

2

Лестница

Заводской номер: 41X0019 Количество на модель: 1
41X0019
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: OOV0012 Количество на модель: 18
OOV0012
18
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06V0001 Количество на модель: 18
06V0001
18
5

Номер детали на чертеже:

5

Шайба пружинная

Заводской номер: 06V0002 Количество на модель: 18
06V0002
18
6

Номер детали на чертеже:

6

Клапан накачки смазки

Заводской номер: 10V0014 Количество на модель: 2
10V0014
2
7

Номер детали на чертеже:

7

Соединитель

Заводской номер: OOU0018 Количество на модель: 2
OOU0018
2
8

Номер детали на чертеже:

8

Маслопровод

Заводской номер: 10X0039 Количество на модель: 2
10X0039
2
9

Номер детали на чертеже:

9

Топливный бак

Заводской номер: 21W0032 Количество на модель: 1
21W0032
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01V0384 Количество на модель: 10
01V0384
10
11

Номер детали на чертеже:

11

Шайба пружинная

Заводской номер: 06V0052 Количество на модель: 10
06V0052
10
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 06V0068 Количество на модель: 10
06V0068
10
13

Номер детали на чертеже:

13

Звено

Заводской номер: 15U0016 Количество на модель: 1
15U0016
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: 60U0004 Количество на модель: 1
60U0004
1
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: 08V0005 Количество на модель: 1
08V0005
1
16

Номер детали на чертеже:

16

Палец

Заводской номер: 60U0005 Количество на модель: 1
60U0005
1
17

Номер детали на чертеже:

17

Палец

Заводской номер: 08V0017 Количество на модель: 1
08V0017
1
18

Номер детали на чертеже:

18

Лестница

Заводской номер: 41X0020 Количество на модель: 1
41X0020
1
19

Номер детали на чертеже:

19

Пластина изогнутая

Заводской номер: 20110179 Количество на модель: 1
20110179
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: OOV0007 Количество на модель: 10
OOV0007
10
21

Номер детали на чертеже:

21

Рейка панельная

Заводской номер: 35W0043 Количество на модель: 1
35W0043
1
22

Номер детали на чертеже:

22

Пластина

Заводской номер: 10U0184 Количество на модель: 1
10U0184
1
23

Номер детали на чертеже:

23

Пластина

Заводской номер: 10U0185 Количество на модель: 1
10U0185
1
24

Номер детали на чертеже:

24

Щиток

Заводской номер: 13U0370 Количество на модель: 1
13U0370
1
25

Номер детали на чертеже:

25

Пластина

Заводской номер: 21U0261 Количество на модель: 4
21U0261
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 03V0021 Количество на модель: 20
03V0021
20
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 06V0086 Количество на модель: 10
06V0086
10
28

Номер детали на чертеже:

28

Шайба пружинная

Заводской номер: 06V0006 Количество на модель: 10
06V0006
10
29

Номер детали на чертеже:

29

Пластина изогнутая

Заводской номер: 211)0067 Количество на модель: 2
211)0067
2
30

Номер детали на чертеже:

30

Буфер

Заводской номер: 35W0021 Количество на модель: 10
35W0021
10
