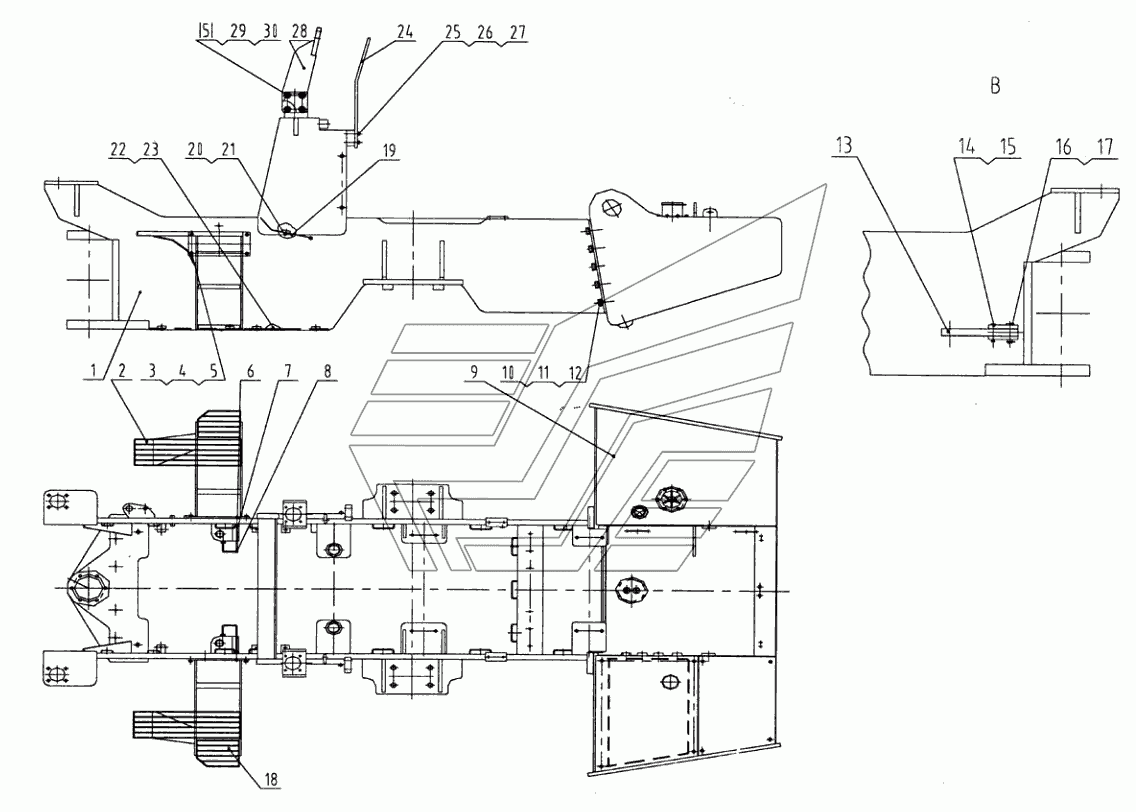

22Y0025 Задняя рама в сборе CLG-612. Каталог 2008г.

01Y0019 Электрическая система CLG-612 05Y0041 Гидравлическая система CLG-612

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя рама

Заводской номер: 30X0024 Количество на модель: 1
30X0024
1
2

Номер детали на чертеже:

2

Лестница

Заводской номер: 41X0019 Количество на модель: 1
41X0019
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 00V0012 Количество на модель: 8
00V0012
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06V0001 Количество на модель: 16
06V0001
16
5

Номер детали на чертеже:

5

Шайба пружинная

Заводской номер: 06V0002 Количество на модель: 16
06V0002
16
6

Номер детали на чертеже:

6

Клапан накачки смазки

Заводской номер: 10V0014 Количество на модель: 2
10V0014
2
7

Номер детали на чертеже:

7

Соединитель

Заводской номер: 00U0018 Количество на модель: 2
00U0018
2
8

Номер детали на чертеже:

8

Маслопровод

Заводской номер: 10X0039 Количество на модель: 2
10X0039
2
9

Номер детали на чертеже:

9

Топливный бак

Заводской номер: 21W0033 Количество на модель: 1
21W0033
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01V0384 Количество на модель: 10
01V0384
10
11

Номер детали на чертеже:

11

Шайба пружинная

Заводской номер: 06V0052 Количество на модель: 10
06V0052
10
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 06V0068 Количество на модель: 10
06V0068
10
13

Номер детали на чертеже:

13

Звено

Заводской номер: 15U0016 Количество на модель: 1
15U0016
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: 60U0004 Количество на модель: 1
60U0004
1
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: 08V0005 Количество на модель: 2
08V0005
2
16

Номер детали на чертеже:

16

Палец

Заводской номер: 60U0005 Количество на модель: 2
60U0005
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 08V0017 Количество на модель: 1
08V0017
1
18

Номер детали на чертеже:

18

Лестница

Заводской номер: 41X0020 Количество на модель: 1
41X0020
1
19

Номер детали на чертеже:

19

Пластина

Заводской номер: 20U0179 Количество на модель: 1
20U0179
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 00V0007 Количество на модель: 10
00V0007
10
21

Номер детали на чертеже:

21

Рейка панельная

Заводской номер: 35W0043 Количество на модель: 1
35W0043
1
22

Номер детали на чертеже:

22

Пластина

Заводской номер: 10U0184 Количество на модель: 1
10U0184
1
23

Номер детали на чертеже:

23

Пластина

Заводской номер: 10U0185 Количество на модель: 1
10U0185
1
24

Номер детали на чертеже:

24

Щиток

Заводской номер: 13U0370 Количество на модель: 1
13U0370
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 00V0020 Количество на модель: 8
00V0020
8
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 06V0086 Количество на модель: 8
06V0086
8
27

Номер детали на чертеже:

27

Шайба пружинная

Заводской номер: 06V0006 Количество на модель:
06V0006
28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: 02X0069 Количество на модель: 2
02X0069
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: 00V0029 Количество на модель: 8
00V0029
8
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 11U0179 Количество на модель: 8
11U0179
8
