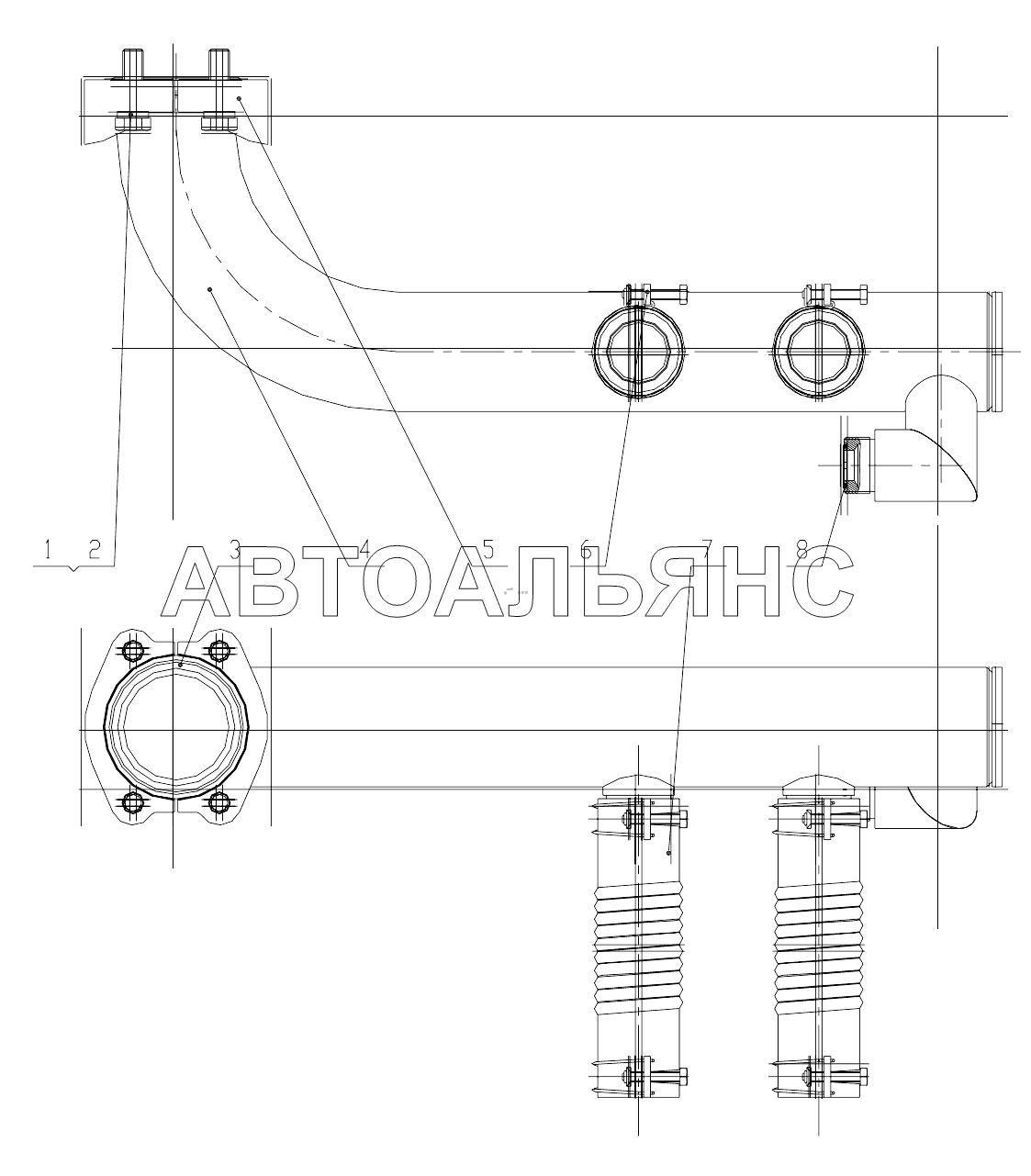

00C3181 001 PUMP OIL SUCTION LINES CLG 425. Каталог 2010г.

21C0129 004 HYDRAULIC OIL TANK CLG 425 10C1871 000 HITCH STEER CYLINDER CLG 425

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 00B0013 Количество на модель: 4
00B0013
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0008 Количество на модель: 4
06B0008
4
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 12B0032 Количество на модель: 1
12B0032
1
4

Номер детали на чертеже:

4

Tube as

Заводской номер: 09D1228 Количество на модель: 1
09D1228
1
5

Номер детали на чертеже:

5

SPLIT FLANGE

Заводской номер: 04A0392 Количество на модель: 1
04A0392
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 15B0031 Количество на модель: 4
15B0031
4
7

Номер детали на чертеже:

7

Suction hose

Заводской номер: 30A0221 Количество на модель: 2
30A0221
2
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0292 Количество на модель: 1
12B0292
1
