  6. 00C2813 001 PUMP OIL SUCTION LINES

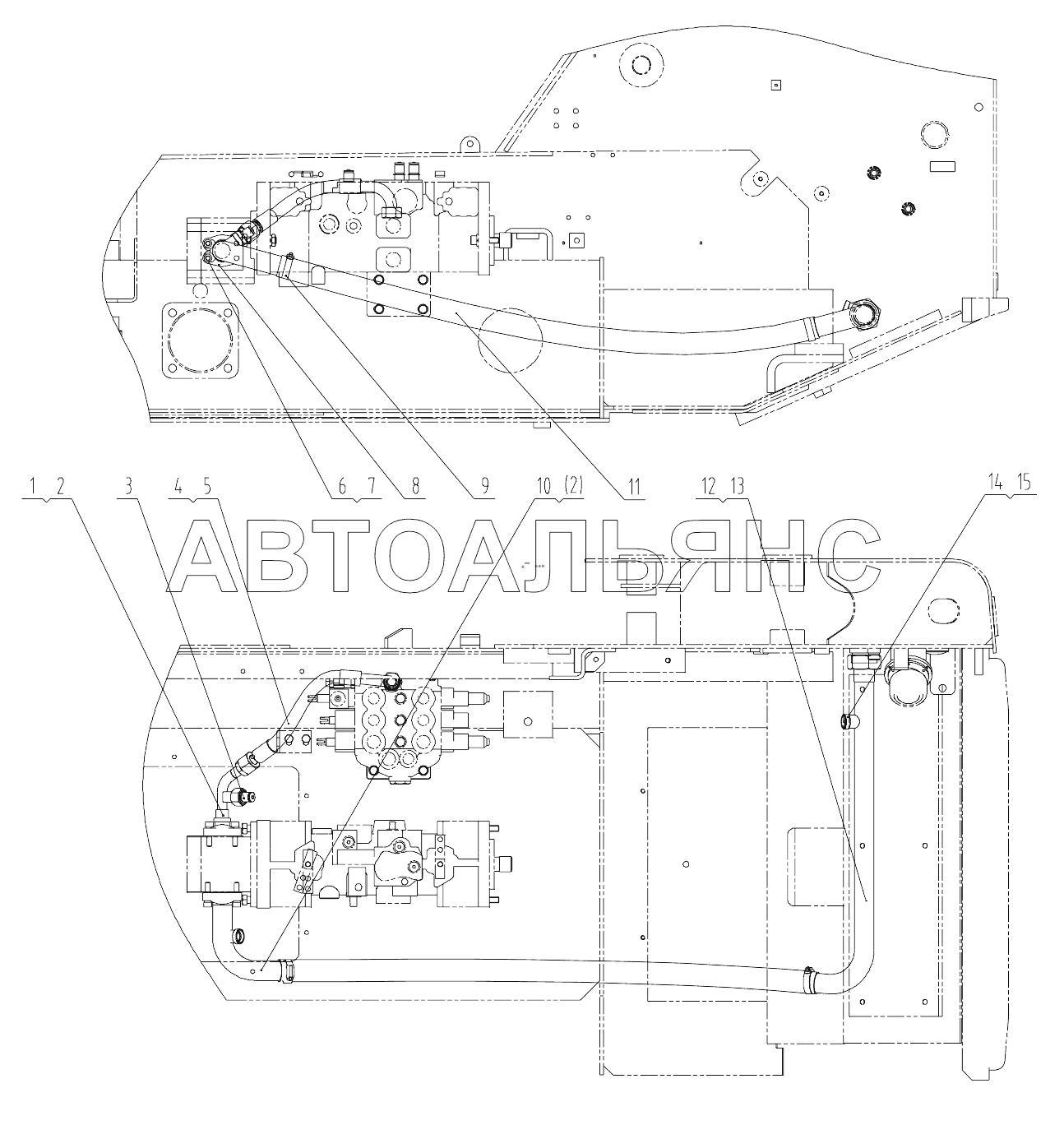

00C2813 001 PUMP OIL SUCTION LINES CLG-365A. Каталог 2012г.

00C2817 000 BOOM CYLINDER LINES CLG-365A 00C2814 002 AUX&NBSP HYDRAULIC SYSTEM CLG-365A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe as

Заводской номер: 10D2081 Количество на модель: 1
10D2081
1
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0287 Количество на модель: 2
12B0287
2
3

Номер детали на чертеже:

3

PLUG

Заводской номер: 44C0798 Количество на модель: 1
44C0798
1
4

Номер детали на чертеже:

4

Hose as

Заводской номер: 66C0509 Количество на модель: 1
66C0509
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 12B0504 Количество на модель: 2
12B0504
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 06B0347 Количество на модель: 8
06B0347
8
7

Номер детали на чертеже:

7

Винт

Заводской номер: 04B0186 Количество на модель: 8
04B0186
8
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 72A0357 Количество на модель: 4
72A0357
4
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 15B0031 Количество на модель: 2
15B0031
2
10

Номер детали на чертеже:

10

PIPE AS

Заводской номер: 10D2122 Количество на модель: 1
10D2122
1
11

Номер детали на чертеже:

11

Suction hose

Заводской номер: 30A2343 Количество на модель: 1
30A2343
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 12B0622 Количество на модель: 1
12B0622
1
13

Номер детали на чертеже:

13

Pipe as

Заводской номер: 10D2124 Количество на модель: 1
10D2124
1
14

Номер детали на чертеже:

14

PLUG

Заводской номер: 30K0004 Количество на модель: 1
30K0004
1
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 12B0488 Количество на модель: 1
12B0488
1
00C2817 000 BOOM CYLINDER LINES CLG-365A 00C2814 002 AUX&NBSP HYDRAULIC SYSTEM CLG-365A
