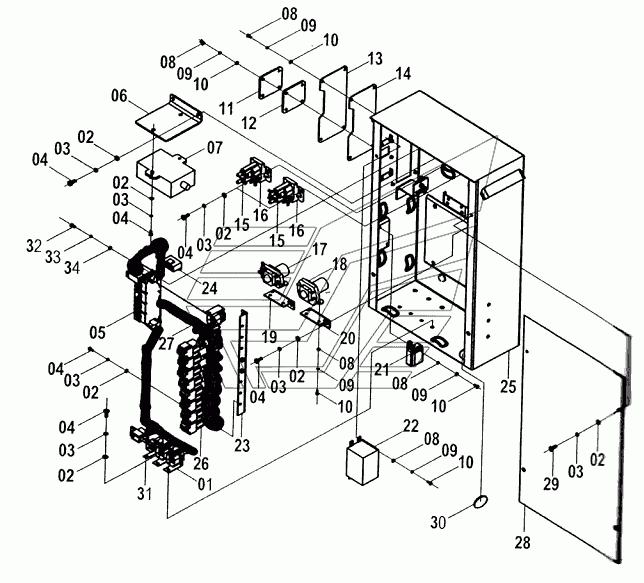

Шкаф управления (1) CLG-225. Каталог 2008г.

Проводка системы двигателя CLG-225 Шкаф управления (2) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пластина

Заводской номер: 20А3321 Количество на модель: 3
20А3321
3
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06В0247 Количество на модель: 34
06В0247
34
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 06В0003 Количество на модель: 34
06В0003
34
4

Номер детали на чертеже:

4

Винт

Заводской номер: 04В0056 Количество на модель: 30
04В0056
30
5

Номер детали на чертеже:

5

Проводка

Заводской номер: 08С1284 Количество на модель: 1
08С1284
1
6

Номер детали на чертеже:

6

Пластина

Заводской номер: 00D1310 Количество на модель: 1
00D1310
1
7

Номер детали на чертеже:

7

Контроллер стеклоочистителей

Заводской номер: 37В0322 Количество на модель: 1
37В0322
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: 04В0090 Количество на модель: 18
04В0090
18
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 06В0022 Количество на модель: 18
06В0022
18
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 06В0097 Количество на модель: 18
06В0097
18
11

Номер детали на чертеже:

11

Крышка стеклянная

Заводской номер: 87А0175 Количество на модель: 1
87А0175
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 82А0256 Количество на модель: 1
82А0256
1
13

Номер детали на чертеже:

13

Крышка

Заводской номер: 10А1694 Количество на модель: 1
10А1694
1
14

Номер детали на чертеже:

14

Пластина

Заводской номер: 82А0340 Количество на модель: 1
82А0340
1
15

Номер детали на чертеже:

15

Реле

Заводской номер: 31В0072 Количество на модель: 2
31В0072
2
16

Номер детали на чертеже:

16

Шильдик

Заводской номер: 74А0919 Количество на модель: 2
74А0919
2
17

Номер детали на чертеже:

17

Реле

Заводской номер: 31В0042 Количество на модель: 1
31В0042
1
18

Номер детали на чертеже:

18

Реле

Заводской номер: 31В0011 Количество на модель: 1
31В0011
1
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 00D1099 Количество на модель: 1
00D1099
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 00D0971 Количество на модель: 2
00D0971
2
