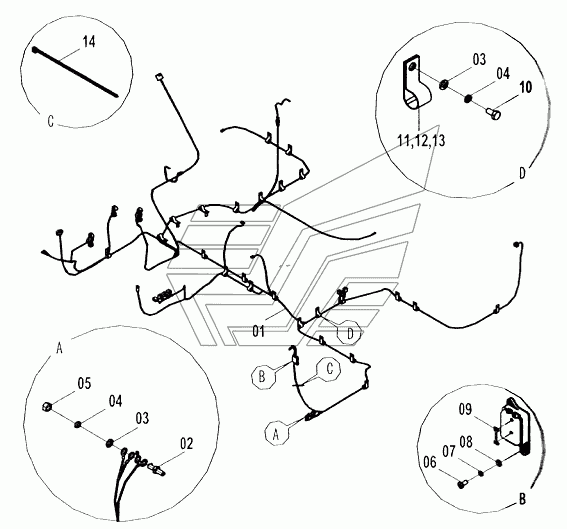

Проводка рамы CLG-225. Каталог 2008г.

Элементы электрической системы (C) CLG-225 Элементы электрической системы CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Проводка

Заводской номер: 08C1283 Количество на модель: 1
08C1283
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 05B0072 Количество на модель: 1
05B0072
1
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 06B0001 Количество на модель: 26
06B0001
26
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0002 Количество на модель: 26
06B0002
26
5

Номер детали на чертеже:

5

NUT

Заводской номер: 03B0053 Количество на модель: 1
03B0053
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 00B0153 Количество на модель: 2
00B0153
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 06B0147 Количество на модель: 2
06B0147
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 06B0066 Количество на модель: 2
06B0066
2
9

Номер детали на чертеже:

9

Предохранитель

Заводской номер: 37B0101 Количество на модель: 1
37B0101
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 00B0005 Количество на модель: 25
00B0005
25
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 20A1851 Количество на модель: 13
20A1851
13
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 20A1854 Количество на модель: 3
20A1854
3
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 20A1858 Количество на модель: 9
20A1858
9
14

Номер детали на чертеже:

14

Хомут

Заводской номер: 37B0004 Количество на модель: 20
37B0004
20
Элементы электрической системы (C) CLG-225 Элементы электрической системы CLG-225
