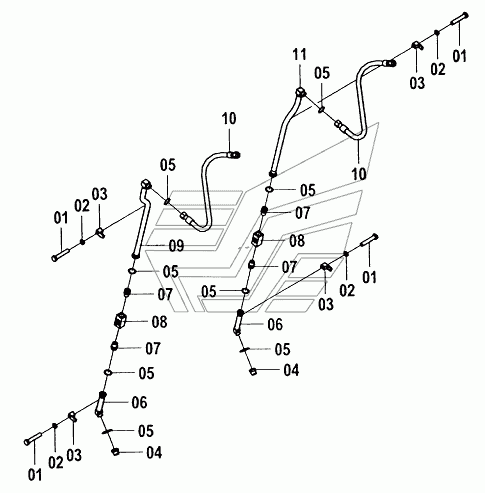

Дополнительный трубопровод (C) – 2.4 M Рукоять CLG-225. Каталог 2008г.

Дополнительный трубопровод (B) – 2.9 M Рукоять CLG-225 10C0107 & 10C0106 Гидроцилиндр стрелы CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: 01B0102 Количество на модель: 4
01B0102
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0008 Количество на модель: 4
06B0008
4
3

Номер детали на чертеже:

3

Хомут

Заводской номер: 72A0248 Количество на модель: 4
72A0248
4
4

Номер детали на чертеже:

4

Пробка

Заводской номер: 44C0083 Количество на модель: 2
44C0083
2
5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 12B0224 Количество на модель: 8
12B0224
8
6

Номер детали на чертеже:

6

Трубка

Заводской номер: 10D1488 Количество на модель: 2
10D1488
2
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: 00A0895 Количество на модель: 4
00A0895
4
8

Номер детали на чертеже:

8

Кран запорный

Заводской номер: 12C0211 Количество на модель: 2
12C0211
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: 10D1826 Количество на модель: 1
10D1826
1
10

Номер детали на чертеже:

10

Рукав

Заводской номер: 07C0358 Количество на модель: 2
07C0358
2
11

Номер детали на чертеже:

11

Трубка

Заводской номер: 10D1827 Количество на модель: 1
10D1827
1
