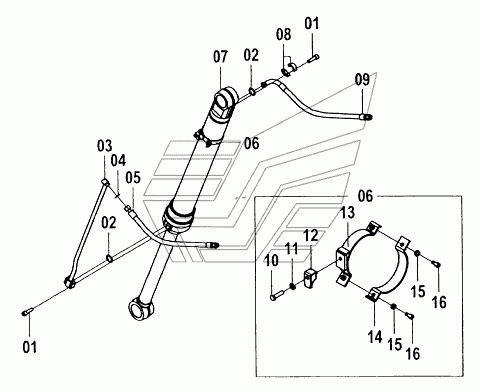

Трубопровод стрелы (D) CLG-225. Каталог 2008г.

Трубопровод стрелы (C-1) CLG-225 Дополнительный трубопровод (A) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт

Заводской номер: 00B0084 Количество на модель: 4
00B0084
4
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0271 Количество на модель: 2
12B0271
2
3

Номер детали на чертеже:

3

Трубка

Заводской номер: 10D1554 Количество на модель: 1
10D1554
1
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 12B0021 Количество на модель: 1
12B0021
1
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 06C0019 Количество на модель: 1
06C0019
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: 09C0303 Количество на модель: 1
09C0303
1
7

Номер детали на чертеже:

7

Гидроцилиндр ковша

Заводской номер: 10C0212 Количество на модель: 1
10C0212
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 04A0252 Количество на модель: 2
04A0252
2
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 06C0578 Количество на модель: 1
06C0578
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 00B0058 Количество на модель: 2
00B0058
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 06B0007 Количество на модель: 2
06B0007
2
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 72A0146 Количество на модель: 1
72A0146
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 17D0190 Количество на модель: 1
17D0190
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: 21A2419 Количество на модель: 1
21A2419
1
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 06B0001 Количество на модель: 2
06B0001
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 00B0002 Количество на модель: 2
00B0002
2
