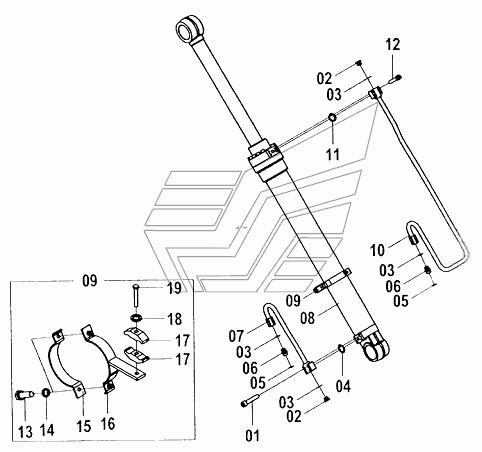

Трубопровод стрелы (B) CLG-225. Каталог 2008г.

Трубопровод стрелы (A) CLG-225 Трубопровод стрелы (C-1) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт

Заводской номер: 04B0153 Количество на модель: 4
04B0153
4
2

Номер детали на чертеже:

2

Заглушка

Заводской номер: 05A0070 Количество на модель: 2
05A0070
2
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 4
12B0379
4
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 12B0251 Количество на модель: 1
12B0251
1
5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 12B0021 Количество на модель: 2
12B0021
2
6

Номер детали на чертеже:

6

Смычка

Заводской номер: 36B0043 Количество на модель: 2
36B0043
2
7

Номер детали на чертеже:

7

Трубка

Заводской номер: 02C0284 Количество на модель: 1
02C0284
1
8

Номер детали на чертеже:

8

Гидроцилиндр стрелы правый

Заводской номер: 10C0106 Количество на модель: 1
10C0106
1
9

Номер детали на чертеже:

9

Хомут

Заводской номер: 09C0139 Количество на модель: 1
09C0139
1
10

Номер детали на чертеже:

10

Трубка

Заводской номер: 02C0316 Количество на модель: 1
02C0316
1
11

Номер детали на чертеже:

11

Кольцо круглого сечения

Заводской номер: 12B0271 Количество на модель: 1
12B0271
1
12

Номер детали на чертеже:

12

Винт

Заводской номер: 04B0278 Количество на модель: 4
04B0278
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01B0103 Количество на модель: 2
01B0103
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 06B0007 Количество на модель: 2
06B0007
2
15

Номер детали на чертеже:

15

Хомут

Заводской номер: 21A1237 Количество на модель: 1
21A1237
1
16

Номер детали на чертеже:

16

Хомут

Заводской номер: 17D0081 Количество на модель: 1
17D0081
1
17

Номер детали на чертеже:

17

Хомут

Заводской номер: 72A1237 Количество на модель: 2
72A1237
2
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 06B0001 Количество на модель: 1
06B0001
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 00B0019 Количество на модель: 1
00B0019
1
