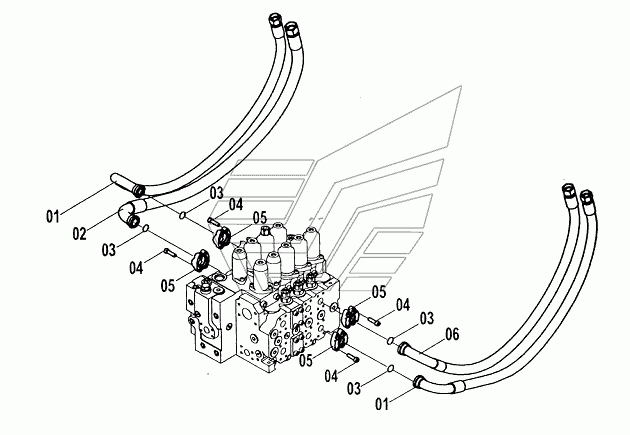

Главный трубопровод (B) CLG-225. Каталог 2008г.

Главный трубопровод (A) CLG-225 Главный трубопровод (C) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 06C0916 Количество на модель: 2
06C0916
2
2

Номер детали на чертеже:

2

Рукав

Заводской номер: 07C0329 Количество на модель: 1
07C0329
1
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 4
12B0445
4
4

Номер детали на чертеже:

4

Винт

Заводской номер: 04B0186 Количество на модель: 16
04B0186
16
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 04A0250 Количество на модель: 4
04A0250
4
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 06C0623 Количество на модель: 1
06C0623
1
