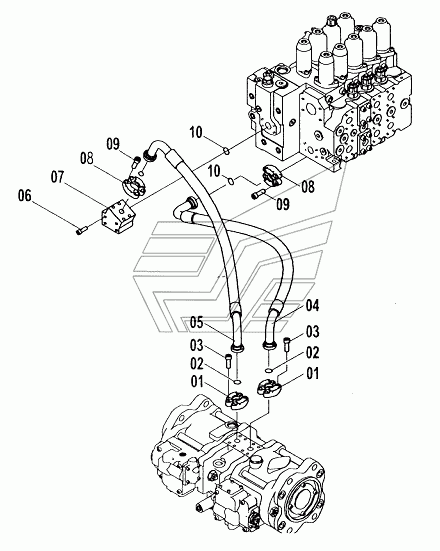

Подающий трубопровод CLG-225. Каталог 2008г.

Всасывающий патрубок CLG-225 Главный трубопровод (A) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомут

Заводской номер: 04A0252 Количество на модель: 2
04A0252
2
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0271 Количество на модель: 2
12B0271
2
3

Номер детали на чертеже:

3

Винт

Заводской номер: 00B0084 Количество на модель: 8
00B0084
8
4

Номер детали на чертеже:

4

Шланг

Заводской номер: 06C0009 Количество на модель: 1
06C0009
1
5

Номер детали на чертеже:

5

Шланг

Заводской номер: 06C0631 Количество на модель: 1
06C0631
1
6

Номер детали на чертеже:

6

Винт

Заводской номер: 04B0001 Количество на модель: 4
04B0001
4
7

Номер детали на чертеже:

7

Соединительный блок

Заводской номер: 03A0261 Количество на модель: 1
03A0261
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 04A0250 Количество на модель: 2
04A0250
2
9

Номер детали на чертеже:

9

Винт

Заводской номер: 04B0186 Количество на модель: 8
04B0186
8
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12B0251 Количество на модель: 2
12B0251
2
