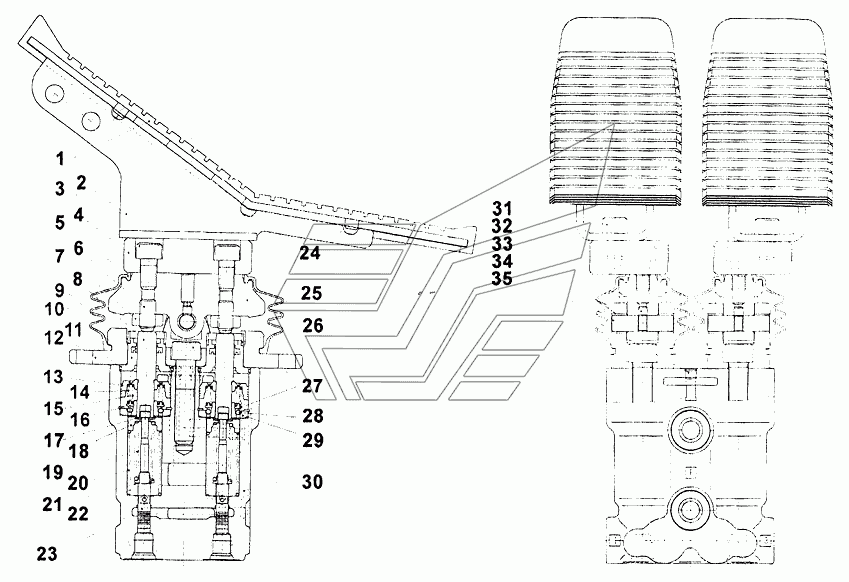

12C0264-1 Клапан педали хода CLG-225. Каталог 2008г.

12C0425 Клапан правого джойстика CLG-225 12C0256 Дополнительный клапан CLG-225

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Покрытие педали

Заводской номер: 83A0461 Количество на модель: 2

83A0461

2

2

Номер детали на чертеже:

2

Педаль

Заводской номер: 26A0537 Количество на модель: 2

26A0537

2

3

Номер детали на чертеже:

3

Винт

Заводской номер: 04B0383 Количество на модель: 4

04B0383

4

4

Номер детали на чертеже:

4

Блок

Заводской номер: 18A1156 Количество на модель: 2

18A1156

2

5

Номер детали на чертеже:

5

Гофрированный чехол

Заводской номер: 83A0460 Количество на модель: 2

83A0460

2

6

Номер детали на чертеже:

6

Винт предохранительный

Заводской номер: 3480382 Количество на модель: 4

3480382

4

7

Номер детали на чертеже:

7

Гайка стопорная

Заводской номер: 03B0614 Количество на модель: 4

03B0614

4

8

Номер детали на чертеже:

8

Стержень

Заводской номер: 65A0101 Количество на модель: 4

65A0101

4

9

Номер детали на чертеже:

9

Уплотнитель

Заводской номер: 80A0241 Количество на модель: 4

80A0241

4

10

Номер детали на чертеже:

10

Заглушка

Заводской номер: 05A0243 Количество на модель: 4

05A0243

4

11

Номер детали на чертеже:

11

Кольцо круглого сечения

Заводской номер: 12B0727 Количество на модель: 4

12B0727

4

12

Номер детали на чертеже:

12

Крышка

Заводской номер: 78A0120 Количество на модель: 2

78A0120

2

13

Номер детали на чертеже:

13

Поршень

Заводской номер: 50A0147 Количество на модель: 4

50A0147

4

14

Номер детали на чертеже:

14

Пружина

Заводской номер: 10B0111 Количество на модель: 4

10B0111

4

15

Номер детали на чертеже:

15

Пружина

Заводской номер: 10B0112 Количество на модель: 4

10B0112

4

16

Номер детали на чертеже:

16

Кольцо стопорное

Заводской номер: 80A0242 Количество на модель: 4

80A0242

4

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 56A0365 Количество на модель: 8

56A0365

8

18

Номер детали на чертеже:

18

Гнездо

Заводской номер: 71A0244 Количество на модель: 4

71A0244

4

19

Номер детали на чертеже:

19

Пружина

Заводской номер: 10B0113 Количество на модель: 4

10B0113

4

20

Номер детали на чертеже:

20

Пружина

Заводской номер: 10B0110 Количество на модель: 4

10B0110

4

21

Номер детали на чертеже:

21

Шайба

Заводской номер: 57A0478 Количество на модель: 4

57A0478

4

22

Номер детали на чертеже:

22

Шайба

Заводской номер: 06B0302 Количество на модель: 4

06B0302

4

23

Номер детали на чертеже:

23

Золотник

Заводской номер: 65A0102 Количество на модель: 2

65A0102

2

24

Номер детали на чертеже:

24

Кулачок

Заводской номер: 47A0060 Количество на модель: 2

47A0060

2

25

Номер детали на чертеже:

25

Винт

Заводской номер: 04B0384 Количество на модель: 2

04B0384

2

26

Номер детали на чертеже:

26

Колпачок клапана накачки смазки

Заводской номер: 88A0611 Количество на модель: 4

88A0611

4

27

Номер детали на чертеже:

27

Гнездо

Заводской номер: 71A0245 Количество на модель: 4

71A0245

4

28

Номер детали на чертеже:

28

Шарик

Заводской номер: 20B0058 Количество на модель: 12

20B0058

12

29

Номер детали на чертеже:

29

Вкладыш

Заводской номер: 55A1324 Количество на модель: 4

55A1324

4

30

Номер детали на чертеже:

30

Корпус

Заводской номер: 78A0121 Количество на модель: 1

78A0121

1

31

Номер детали на чертеже:

31

Винт

Заводской номер: 04B0385 Количество на модель: 4

04B0385

4

32

Номер детали на чертеже:

32

Винт предохранительный

Заводской номер: 04B0381 Количество на модель: 2

04B0381

2

33

Номер детали на чертеже:

33

Вкладыш

Заводской номер: 55A1325 Количество на модель: 4

55A1325

4

34

Номер детали на чертеже:

34

Вал кулачковый

Заводской номер: 61A0549 Количество на модель: 2

61A0549

2

35

Номер детали на чертеже:

35

Заглушка

Заводской номер: 05A0244 Количество на модель: 2

05A0244

2
