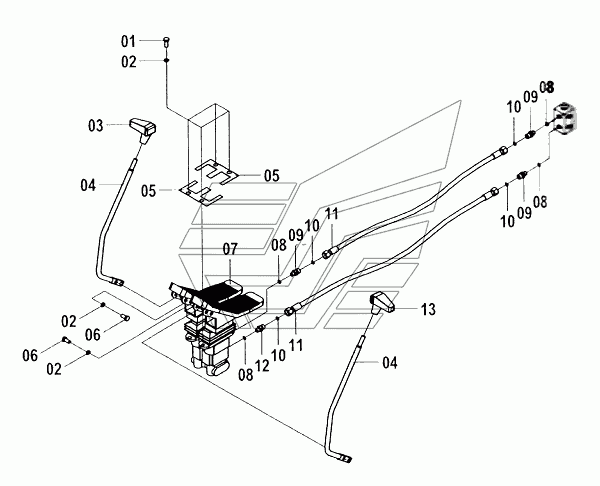

Трубопровод системы управления (L) CLG-225. Каталог 2008г.

Трубопровод системы управления (K) CLG-225 Трубопровод системы управления (M) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 00B0012 Количество на модель: 4
00B0012
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 06B0002 Количество на модель: 8
06B0002
8
3

Номер детали на чертеже:

3

Рычаг правый

Заводской номер: 35C0024 Количество на модель: 1
35C0024
1
4

Номер детали на чертеже:

4

Рычаг управления

Заводской номер: 16D0146 Количество на модель: 2
16D0146
2
5

Номер детали на чертеже:

5

Пластина

Заводской номер: 10A1142 Количество на модель: 2
10A1142
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 00B0005 Количество на модель: 4
00B0005
4
7

Номер детали на чертеже:

7

Педаль хода

Заводской номер: 12C0264 Количество на модель: 1
12C0264
1
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0351 Количество на модель: 4
12B0351
4
9

Номер детали на чертеже:

9

Смычка

Заводской номер: 00A0016 Количество на модель: 3
00A0016
3
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12B0283 Количество на модель: 4
12B0283
4
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 05C0017 Количество на модель: 2
05C0017
2
12

Номер детали на чертеже:

12

Смычка

Заводской номер: 30C0145 Количество на модель: 1
30C0145
1
13

Номер детали на чертеже:

13

Рычаг левый

Заводской номер: 35C0022 Количество на модель: 1
35C0022
1
