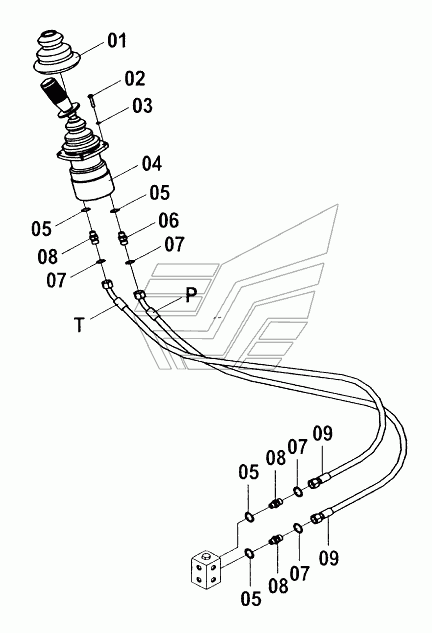

Трубопровод системы управления (I) CLG-225. Каталог 2008г.

Трубопровод системы управления (H) CLG-225 Трубопровод системы управления (J) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колпак

Заводской номер: 86A0191 Количество на модель: 1
86A0191
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 00B0169 Количество на модель: 4
00B0169
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 06B0003 Количество на модель: 4
06B0003
4
4

Номер детали на чертеже:

4

Клапан правого джойстика

Заводской номер: 12C0425 Количество на модель: 1
12C0425
1
5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 12B0351 Количество на модель: 4
12B0351
4
6

Номер детали на чертеже:

6

Смычка

Заводской номер: 00A0016 Количество на модель: 3
00A0016
3
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0283 Количество на модель: 4
12B0283
4
8

Номер детали на чертеже:

8

Клапан левого джойстика

Заводской номер: 12C0424 Количество на модель: 1
12C0424
1
9

Номер детали на чертеже:

9

Шланг

Заводской номер: 05C0589 Количество на модель: 2
05C0589
2
