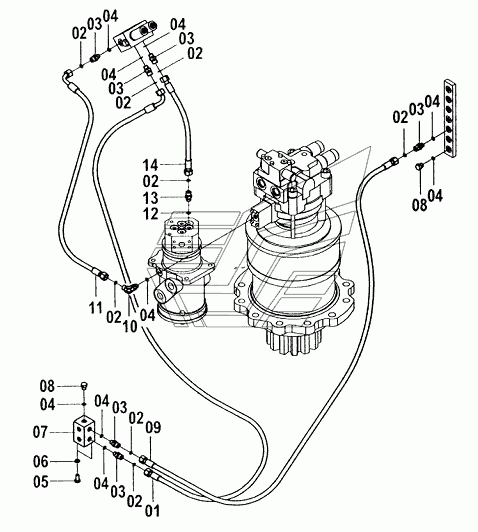

Трубопровод системы управления (D) CLG-225. Каталог 2008г.

Трубопровод системы управления (C) CLG-225 Трубопровод системы управления (E) CLG-225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 05C0693 Количество на модель: 1
05C0693
1
2

Номер детали на чертеже:

2

Кольцо круглого сечения

Заводской номер: 12B0283 Количество на модель: 8
12B0283
8
3

Номер детали на чертеже:

3

Смычка

Заводской номер: 00A0016 Количество на модель: 6
00A0016
6
4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 12B0351 Количество на модель: 9
12B0351
9
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 00B0005 Количество на модель: 2
00B0005
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 06B0002 Количество на модель: 2
06B0002
2
7

Номер детали на чертеже:

7

Смычка блок

Заводской номер: 78A0047 Количество на модель: 1
78A0047
1
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 05A0053 Количество на модель: 2
05A0053
2
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 05C0064 Количество на модель: 1
05C0064
1
10

Номер детали на чертеже:

10

Смычка

Заводской номер: 31C0004 Количество на модель: 1
31C0004
1
11

Номер детали на чертеже:

11

Шланг

Заводской номер: 05C0275 Количество на модель: 1
05C0275
1
13

Номер детали на чертеже:

13

Смычка

Заводской номер: 00A0018 Количество на модель: 1
00A0018
1
14

Номер детали на чертеже:

14

Рукав

Заводской номер: 05C0005 Количество на модель: 1
05C0005
1
