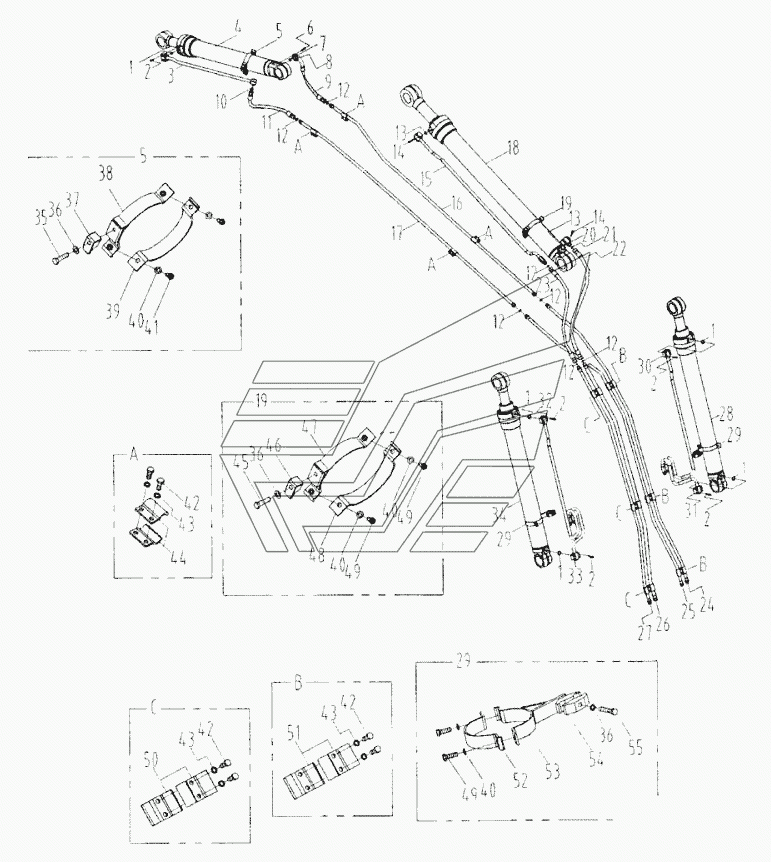

Трубопровод рабочего оборудования в сборе CLG-220. Каталог 2008г.

Гидрораспределитель однопутевой CLG-220 Гидроцилиндр стрелы CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0251 Количество на модель: 5
12B0251
5
2

Номер детали на чертеже:

2

Винт

Заводской номер: 04B0278 Количество на модель: 20
04B0278
20
3

Номер детали на чертеже:

3

Труба

Заводской номер: 02C0318 Количество на модель: 1
02C0318
1
4

Номер детали на чертеже:

4

Гидроцилиндр ковша

Заводской номер: 10C0105 Количество на модель: 1
10C0105
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 09C0141 Количество на модель: 1
09C0141
1
6

Номер детали на чертеже:

6

Винт

Заводской номер: 00B0084 Количество на модель: 4
00B0084
4
7

Номер детали на чертеже:

7

Кольцо круглого сечения

Заводской номер: 12B0444 Количество на модель: 1
12B0444
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 04A0252 Количество на модель: 1
04A0252
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: 06C0578 Количество на модель: 1
06C0578
1
10

Номер детали на чертеже:

10

Кольцо круглого сечения

Заводской номер: 12B0021 Количество на модель: 1
12B0021
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 06C0019 Количество на модель: 1
06C0019
1
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0438 Количество на модель: 7
12B0438
7
13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 2
12B0445
2
14

Номер детали на чертеже:

14

Винт

Заводской номер: 04B0153 Количество на модель: 8
04B0153
8
15

Номер детали на чертеже:

15

Труба

Заводской номер: 02C0323 Количество на модель: 1
02C0323
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: 10D0814 Количество на модель: 1
10D0814
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: 10D0812 Количество на модель: 1
10D0812
1
18

Номер детали на чертеже:

18

Гидроцилиндр рукояти ковша

Заводской номер: 10C0104 Количество на модель: 1
10C0104
1
19

Номер детали на чертеже:

19

Хомут

Заводской номер: 09C0140 Количество на модель: 1
09C0140
1
20

Номер детали на чертеже:

20

Фитинг

Заводской номер: 03A0144 Количество на модель: 1
03A0144
1
21

Номер детали на чертеже:

21

Кольцо круглого сечения

Заводской номер: 12B0440 Количество на модель: 3
12B0440
3
22

Номер детали на чертеже:

22

Шланг

Заводской номер: 07C0333 Количество на модель: 1
07C0333
1
23

Номер детали на чертеже:

23

Шланг

Заводской номер: 06C0128 Количество на модель: 1
06C0128
1
24

Номер детали на чертеже:

24

Труба

Заводской номер: 10D0813 Количество на модель: 1
10D0813
1
25

Номер детали на чертеже:

25

Труба

Заводской номер: 10D0811 Количество на модель: 1
10D0811
1
26

Номер детали на чертеже:

26

Труба

Заводской номер: 10D0815 Количество на модель: 1
10D0815
1
27

Номер детали на чертеже:

27

Труба

Заводской номер: 10D0816 Количество на модель: 1
10D0816
1
28

Номер детали на чертеже:

28

Гидроцилиндр стрелы

Заводской номер: 10C0102 Количество на модель: 1
10C0102
1
29

Номер детали на чертеже:

29

Хомут

Заводской номер: 09C0139 Количество на модель: 2
09C0139
2
30

Номер детали на чертеже:

30

Трубка

Заводской номер: 02C0316 Количество на модель: 1
02C0316
1
31

Номер детали на чертеже:

31

Трубка

Заводской номер: 02C0284 Количество на модель: 1
02C0284
1
32

Номер детали на чертеже:

32

Трубка

Заводской номер: 02C0315 Количество на модель: 1
02C0315
1
33

Номер детали на чертеже:

33

Труба

Заводской номер: 02C0282 Количество на модель: 1
02C0282
1
34

Номер детали на чертеже:

34

Гидроцилиндр стрелы

Заводской номер: 10C0103 Количество на модель: 1
10C0103
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 00B0058 Количество на модель: 1
00B0058
1
36

Номер детали на чертеже:

36

WASHER

Заводской номер: 06B0007 Количество на модель: 4
06B0007
4
37

Номер детали на чертеже:

37

Хомут

Заводской номер: 72A0146 Количество на модель: 1
72A0146
1
38

Номер детали на чертеже:

38

Хомут

Заводской номер: 17D0083 Количество на модель: 1
17D0083
1
39

Номер детали на чертеже:

39

Хомут

Заводской номер: 21A1247 Количество на модель: 1
21A1247
1
40

Номер детали на чертеже:

40

WASHER

Заводской номер: 06B0001 Количество на модель: 8
06B0001
8
41

Номер детали на чертеже:

41

Болт

Заводской номер: 00B0002 Количество на модель: 2
00B0002
2
42

Номер детали на чертеже:

42

Болт

Заводской номер: 00B0239 Количество на модель: 20
00B0239
20
43

Номер детали на чертеже:

43

Шайба

Заводской номер: 06B0008 Количество на модель: 20
06B0008
20
44

Номер детали на чертеже:

44

Хомут

Заводской номер: 22A0493 Количество на модель: 8
22A0493
8
45

Номер детали на чертеже:

45

Болт

Заводской номер: 01B0036 Количество на модель: 1
01B0036
1
46

Номер детали на чертеже:

46

Хомут

Заводской номер: 72A0248 Количество на модель: 1
72A0248
1
47

Номер детали на чертеже:

47

Хомут

Заводской номер: 17D0082 Количество на модель: 1
17D0082
1
48

Номер детали на чертеже:

48

Хомут

Заводской номер: 21A1246 Количество на модель: 1
21A1246
1
49

Номер детали на чертеже:

49

Болт

Заводской номер: 00B0019 Количество на модель: 6
00B0019
6
50

Номер детали на чертеже:

50

Хомут

Заводской номер: 22A0494 Количество на модель: 6
22A0494
6
51

Номер детали на чертеже:

51

Хомут

Заводской номер: 22A0495 Количество на модель: 6
22A0495
6
52

Номер детали на чертеже:

52

Хомут

Заводской номер: 21A1237 Количество на модель: 2
21A1237
2
53

Номер детали на чертеже:

53

Хомут

Заводской номер: 17D0081 Количество на модель: 2
17D0081
2
54

Номер детали на чертеже:

54

Хомут

Заводской номер: 72A0024 Количество на модель: 2
72A0024
2
55

Номер детали на чертеже:

55

Болт

Заводской номер: 01B0103 Количество на модель: 2
01B0103
2
56

Номер детали на чертеже:

56

Пробка

Заводской номер: 05A0083 Количество на модель: 1
05A0083
1
57

Номер детали на чертеже:

57

Кольцо круглого сечения

Заводской номер: 12B0432 Количество на модель: 2
12B0432
2
58

Номер детали на чертеже:

58

Труба

Заводской номер: 38C0061 Количество на модель: 1
38C0061
1
59

Номер детали на чертеже:

59

Штуцер

Заводской номер: 00A0730 Количество на модель: 1
00A0730
1
60

Номер детали на чертеже:

60

Заглушка

Заводской номер: 05A0070 Количество на модель: 4
05A0070
4
61

Номер детали на чертеже:

61

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 8
12B0379
8
62

Номер детали на чертеже:

62

Труба

Заводской номер: 38C0055 Количество на модель: 1
38C0055
1
63

Номер детали на чертеже:

63

Смычка

Заводской номер: 36B0043 Количество на модель: 4
36B0043
4
64

Номер детали на чертеже:

64

Труба

Заводской номер: 38C0027 Количество на модель: 1
38C0027
1
65

Номер детали на чертеже:

65

Труба

Заводской номер: 38C0056 Количество на модель: 1
38C0056
1
66

Номер детали на чертеже:

66

Труба

Заводской номер: 38C0029 Количество на модель: 1
38C0029
1
