Гидросистема управления CLG-220. Каталог 2008г.

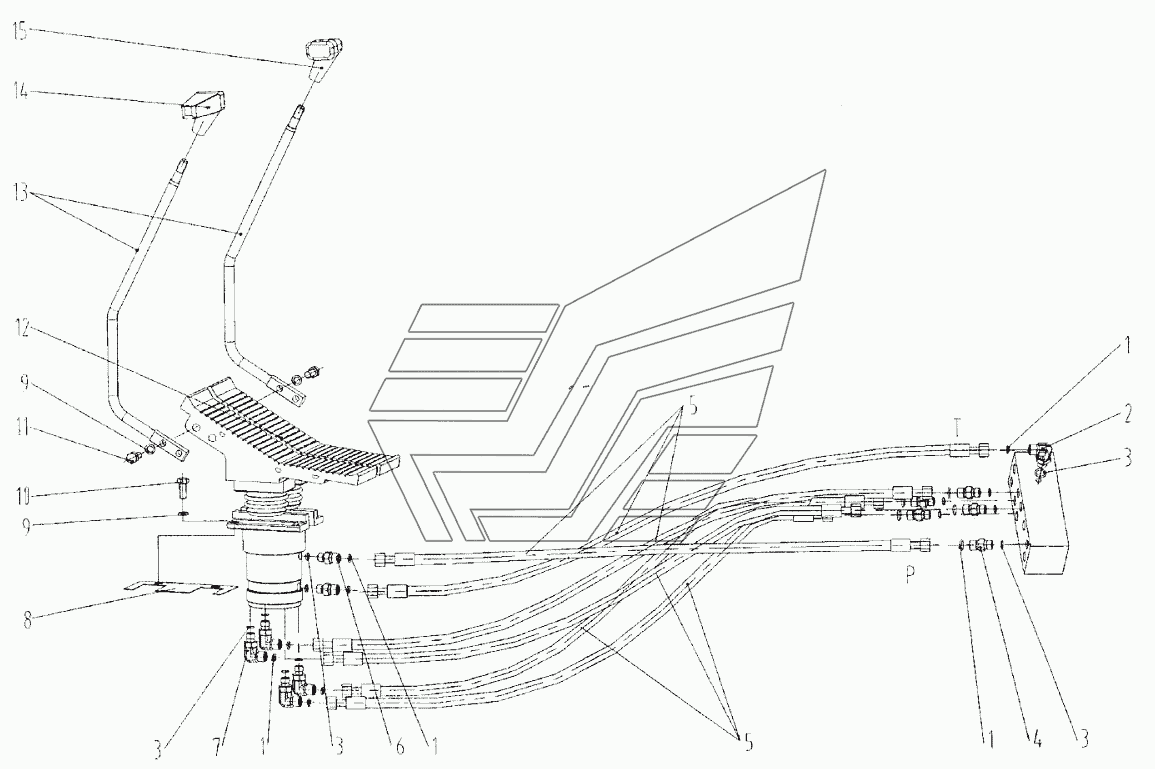

Гидросистема управления CLG-220 Гидросистема управления CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0248 Количество на модель: 12
12B0248
12
2

Номер детали на чертеже:

2

Фитинг

Заводской номер: 31C0003 Количество на модель: 1
31C0003
1
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0119 Количество на модель: 12
12B0119
12
4

Номер детали на чертеже:

4

Фитинг

Заводской номер: 00A0261 Количество на модель: 5
00A0261
5
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 05C0017 Количество на модель: 6
05C0017
6
6

Номер детали на чертеже:

6

Смычка

Заводской номер: 00A0016 Количество на модель: 2
00A0016
2
7

Номер детали на чертеже:

7

Смычка

Заводской номер: 31C0004 Количество на модель: 4
31C0004
4
8

Номер детали на чертеже:

8

Крышка

Заводской номер: 10A0064 Количество на модель: 1
10A0064
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 06B0002 Количество на модель: 6
06B0002
6
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 00B0012 Количество на модель: 4
00B0012
4
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 00B0005 Количество на модель: 2
00B0005
2
12

Номер детали на чертеже:

12

Клапан

Заводской номер: 12C0052 Количество на модель: 1
12C0052
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 10D0006 Количество на модель: 2
10D0006
2
14

Номер детали на чертеже:

14

Рычаг левый

Заводской номер: 35C0022 Количество на модель: 1
35C0022
1
15

Номер детали на чертеже:

15

Рычаг правый

Заводской номер: 35C0024 Количество на модель: 1
35C0024
1
