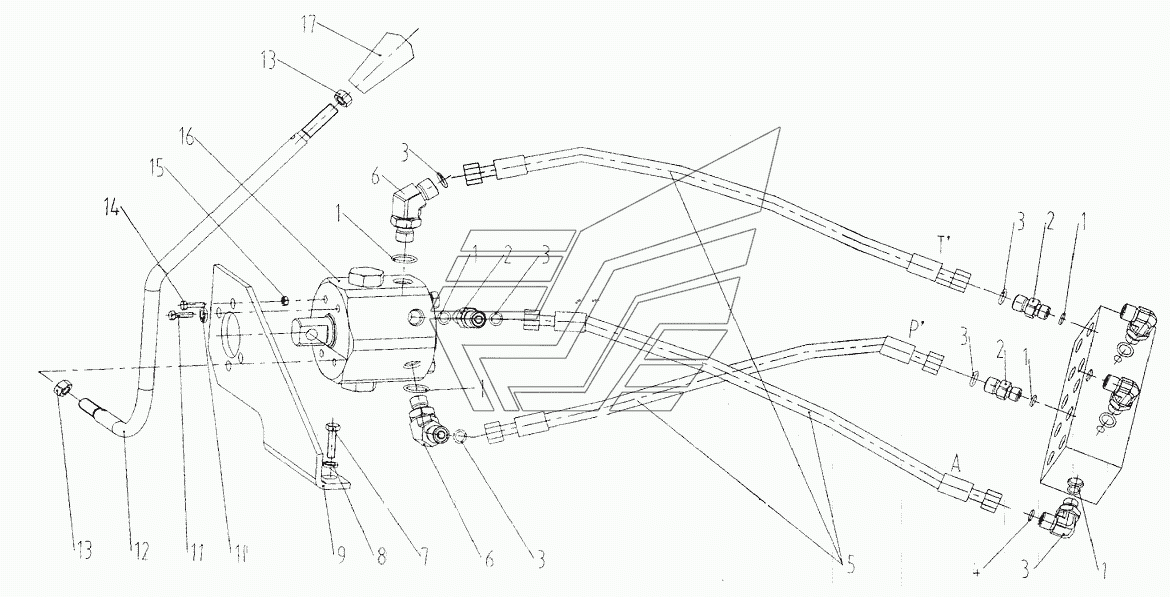

Гидросистема управления CLG-220. Каталог 2008г.

Гидросистема управления CLG-220 Гидросистема управления CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо круглого сечения

Заводской номер: 12B0261 Количество на модель: 6
12B0261
6
2

Номер детали на чертеже:

2

Смычка

Заводской номер: 00A0018 Количество на модель: 3
00A0018
3
3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 12B0248 Количество на модель: 6
12B0248
6
4

Номер детали на чертеже:

4

Фитинг

Заводской номер: 31C0003 Количество на модель: 1
31C0003
1
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 05C0013 Количество на модель: 3
05C0013
3
6

Номер детали на чертеже:

6

Фитинг изогнутый

Заводской номер: 31C0002 Количество на модель: 2
31C0002
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 00B0005 Количество на модель: 2
00B0005
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 06B0002 Количество на модель: 2
06B0002
2
9

Номер детали на чертеже:

9

Пластина изогнутая

Заводской номер: 21A0218 Количество на модель: 1
21A0218
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 06B0006 Количество на модель: 2
06B0006
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 00B0075 Количество на модель: 2
00B0075
2
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: 16D0120 Количество на модель: 1
16D0120
1
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 03B0035 Количество на модель: 2
03B0035
2
14

Номер детали на чертеже:

14

Болт

Заводской номер: 04B0016 Количество на модель: 2
04B0016
2
15

Номер детали на чертеже:

15

NUT

Заводской номер: 03B0021 Количество на модель: 2
03B0021
2
16

Номер детали на чертеже:

16

Клапан поворотный

Заводской номер: 12C0005 Количество на модель: 1
12C0005
1
17

Номер детали на чертеже:

17

KNOB

Заводской номер: 35C0001 Количество на модель: 1
35C0001
1
