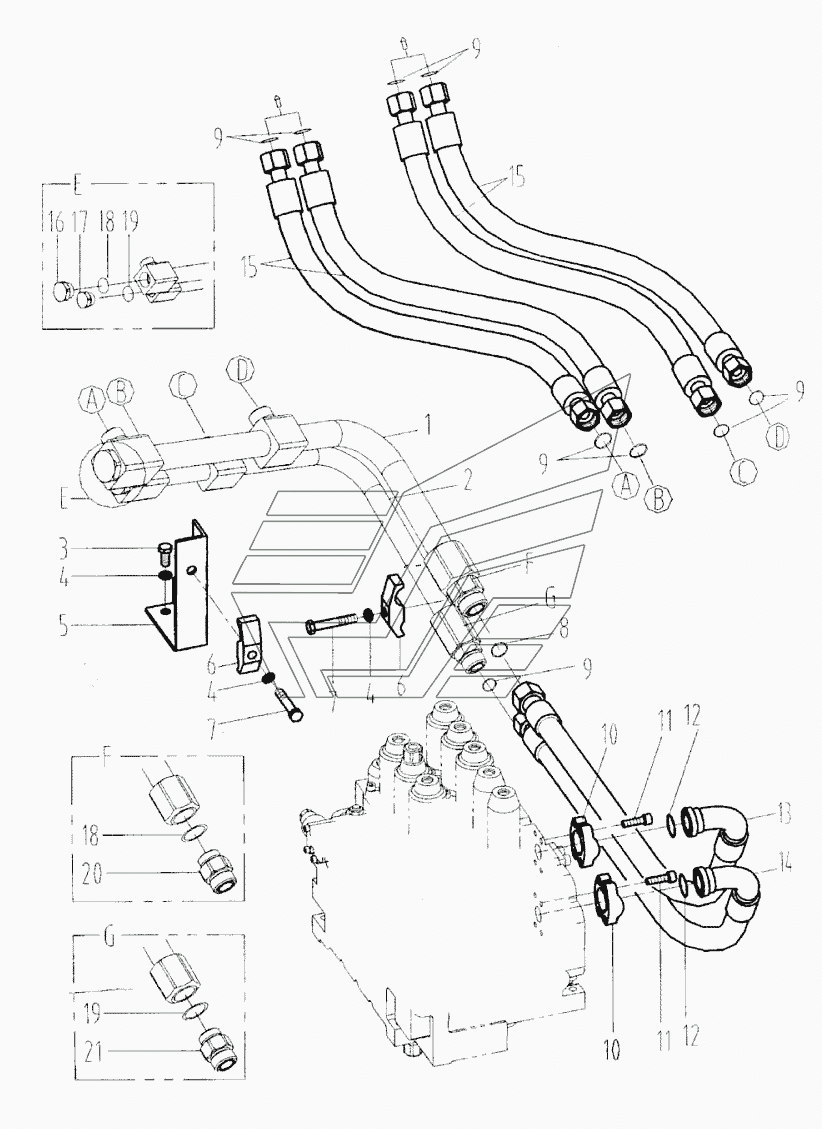

К трубопроводу гидроцилиндров стрелы CLG-220. Каталог 2008г.

Трубопровод гидромоторов поворота платформы CLG-220 К трубопроводу гидроцилиндров рукояти, ковша CLG-220

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 02C0277 Количество на модель: 1
02C0277
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 02C0276 Количество на модель: 1
02C0276
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 00B0031 Количество на модель: 2
00B0031
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 06B0008 Количество на модель: 4
06B0008
4
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 06D0068 Количество на модель: 1
06D0068
1
6

Номер детали на чертеже:

6

Зажим

Заводской номер: 72A0019 Количество на модель: 2
72A0019
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 00B0033 Количество на модель: 2
00B0033
2
8

Номер детали на чертеже:

8

Кольцо круглого сечения

Заводской номер: 12B0224 Количество на модель: 1
12B0224
1
9

Номер детали на чертеже:

9

Кольцо круглого сечения

Заводской номер: 12B0021 Количество на модель: 9
12B0021
9
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 04A0250 Количество на модель: 2
04A0250
2
11

Номер детали на чертеже:

11

Винт

Заводской номер: 04B0186 Количество на модель: 8
04B0186
8
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 12B0445 Количество на модель: 2
12B0445
2
13

Номер детали на чертеже:

13

Рукав

Заводской номер: 06C0013 Количество на модель: 1
06C0013
1
14

Номер детали на чертеже:

14

Шланг

Заводской номер: 06C0010 Количество на модель: 1
06C0010
1
15

Номер детали на чертеже:

15

Шланг

Заводской номер: 06C0128 Количество на модель: 4
06C0128
4
16

Номер детали на чертеже:

16

Заглушка

Заводской номер: 05A0062 Количество на модель: 1
05A0062
1
17

Номер детали на чертеже:

17

Заглушка

Заводской номер: 05A0070 Количество на модель: 1
05A0070
1
18

Номер детали на чертеже:

18

Кольцо круглого сечения

Заводской номер: 12B0055 Количество на модель: 1
12B0055
1
19

Номер детали на чертеже:

19

Кольцо круглого сечения

Заводской номер: 12B0379 Количество на модель: 1
12B0379
1
20

Номер детали на чертеже:

20

Фитинг

Заводской номер: 00A0699 Количество на модель: 1
00A0699
1
21

Номер детали на чертеже:

21

Смычка

Заводской номер: 36B0043 Количество на модель: 1
36B0043
1
