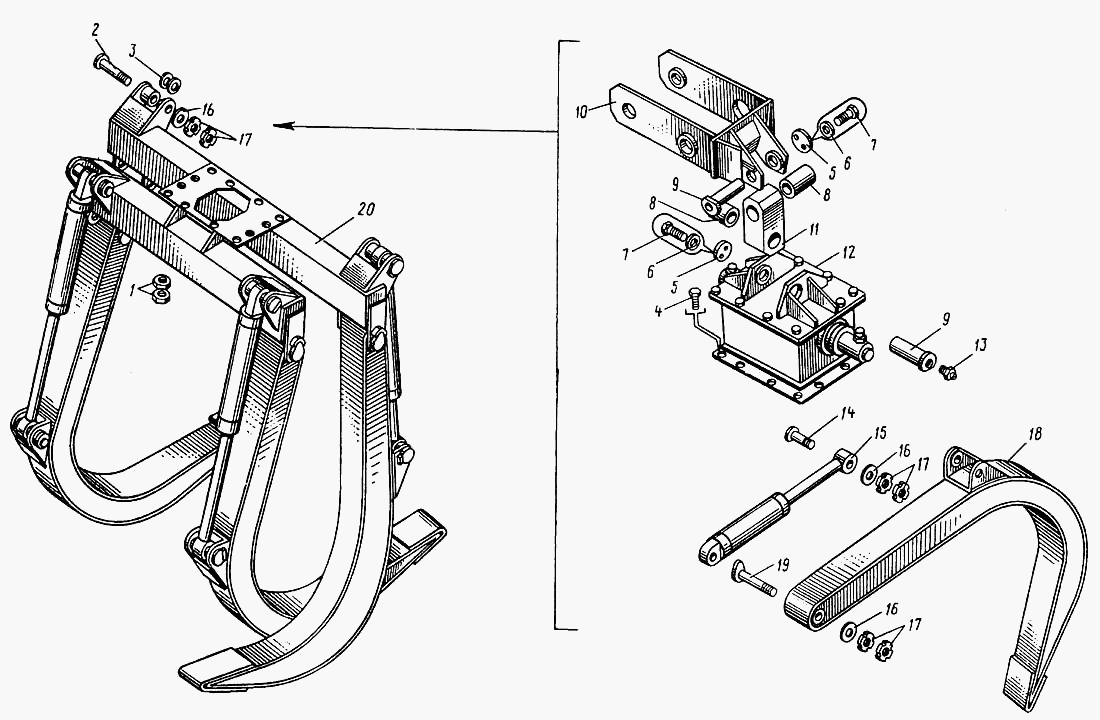

Грейфер-захват для древесины МТП-71А

Грейфер для пней МТП-71А Головка поворотная МТП-71А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Грейфер-захват для древесины

Заводской номер: МТП-71.79.00.000 Количество на модель:
МТП-71.79.00.000
1

Номер детали на чертеже:

1

Гайка М20

Заводской номер: Гайка М20 [5915] Количество на модель: 24
Гайка М20 [5915]
24
2

Номер детали на чертеже:

2

Ось

Заводской номер: МТП-71.79.00.002-01 Количество на модель: 4
МТП-71.79.00.002-01
4
3

Номер детали на чертеже:

3

Втулка

Заводской номер: МТП-71.79.00.001 Количество на модель: 16
МТП-71.79.00.001
16
4

Номер детали на чертеже:

4

Болт М20х75

Заводской номер: Болт М20х75 [7795] Количество на модель: 12
Болт М20х75 [7795]
12
5

Номер детали на чертеже:

5

Шайба 80

Заводской номер: Шайба 80 [К1-46] Количество на модель: 2
Шайба 80 [К1-46]
2
6

Номер детали на чертеже:

6

Шайба 12.65Г

Заводской номер: Шайба 12.65Г [6402] Количество на модель: 4
Шайба 12.65Г [6402]
4
7

Номер детали на чертеже:

7

Болт М12х30

Заводской номер: Болт М12х30 [7798] Количество на модель: 4
Болт М12х30 [7798]
4
8

Номер детали на чертеже:

8

Втулка

Заводской номер: МГП-71.78.00.007 Количество на модель: 2
МГП-71.78.00.007
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: МГП-71.78.00.005 Количество на модель: 2
МГП-71.78.00.005
2
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: МГП-71.78.06.000 Количество на модель: 1
МГП-71.78.06.000
1
11

Номер детали на чертеже:

11

Серьга

Заводской номер: МТП-71.78.00.006 Количество на модель: 1
МТП-71.78.00.006
1
12

Номер детали на чертеже:

12

Головка поворотная

Заводской номер: МТП-71.78.01.000 Количество на модель: 1
МТП-71.78.01.000
1
13

Номер детали на чертеже:

13

Масленка 1.2

Заводской номер: 19853 Количество на модель: 14
19853
14
14

Номер детали на чертеже:

14

Ось

Заводской номер: МТП-71.79.00.002 Количество на модель: 4
МТП-71.79.00.002
4
15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: МТП-71.79.03.000 Количество на модель: 4
МТП-71.79.03.000
4
16

Номер детали на чертеже:

16

Шайба 40

Заводской номер: Шайба 40 [Н1-41] Количество на модель: 24
Шайба 40 [Н1-41]
24
17

Номер детали на чертеже:

17

Гайка 40

Заводской номер: Гайка 40 [9649] Количество на модель: 12
Гайка 40 [9649]
12
18

Номер детали на чертеже:

18

Челюсть

Заводской номер: МТП-71.79.02.000 Количество на модель: 4
МТП-71.79.02.000
4
19

Номер детали на чертеже:

19

Ось

Заводской номер: МТП-71.79.04.000 Количество на модель: 4
МТП-71.79.04.000
4
20

Номер детали на чертеже:

20

Рама

Заводской номер: МТП-71.79.01.000 Количество на модель: 1
МТП-71.79.01.000
1
