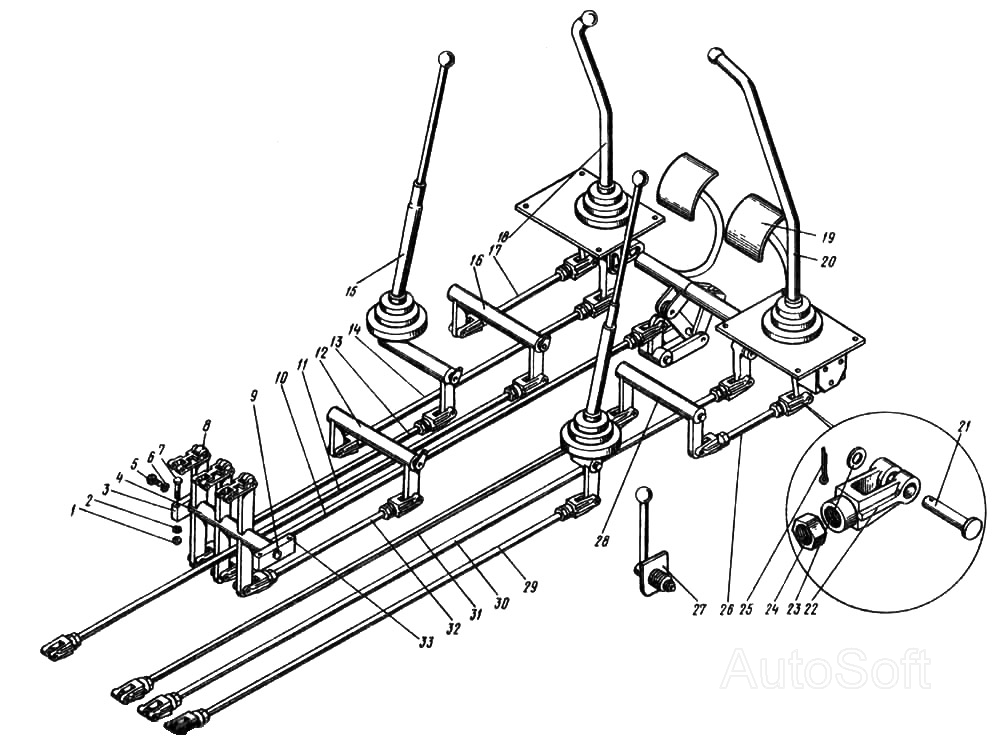

Управление экскаватором ЭО-4124. Каталог 2009г.

Блок клапанов ЭО-4124 Механизм управления двигателем ЭО-4124

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 5915.10 Количество на модель: 4
5915.10
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6402.10 Количество на модель: 4
6402.10
4
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 4121A.18.00.013 Количество на модель: 1
4121A.18.00.013
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: 4121А.18.17.100 Количество на модель: 3
4121А.18.17.100
3
5

Номер детали на чертеже:

5

Болт

Заводской номер: 7798.08x20 Количество на модель: 1
7798.08x20
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 6402.08 Количество на модель: 1
6402.08
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: 7798.10x50 Количество на модель: 4
7798.10x50
4
8

Номер детали на чертеже:

8

Тяга

Заводской номер: 4121А.18.17.004 Количество на модель: 3
4121А.18.17.004
3
9

Номер детали на чертеже:

9

Ось

Заводской номер: 4121А.18.29.000 Количество на модель: 1
4121А.18.29.000
1
10

Номер детали на чертеже:

10

Тяга

Заводской номер: 4121А.18.00.023 Количество на модель: 1
4121А.18.00.023
1
11

Номер детали на чертеже:

11

Тяга

Заводской номер: 4121А.18.00.018 Количество на модель: 1
4121А.18.00.018
1
12

Номер детали на чертеже:

12

Переходник

Заводской номер: 4121А.18.28.000 Количество на модель: 1
4121А.18.28.000
1
13

Номер детали на чертеже:

13

Тяга

Заводской номер: 4121А.18.00.019 Количество на модель: 1
4121А.18.00.019
1
14

Номер детали на чертеже:

14

Тяга

Заводской номер: 4121А.18.00.016 Количество на модель: 1
4121А.18.00.016
1
15

Номер детали на чертеже:

15

Управление ходом

Заводской номер: 4121А.18.14.000 Количество на модель: 1
4121А.18.14.000
1
16

Номер детали на чертеже:

16

Переходник

Заводской номер: 4121А.18.15.000 Количество на модель: 1
4121А.18.15.000
1
17

Номер детали на чертеже:

17

Тяга

Заводской номер: 4121А.18.00.015 Количество на модель: 1
4121А.18.00.015
1
18

Номер детали на чертеже:

18

Колонка левая

Заводской номер: 4121А.18.11.000 Количество на модель: 1
4121А.18.11.000
1
19

Номер детали на чертеже:

19

Управление поворотом

Заводской номер: 4121А.18.13.000 Количество на модель: 1
4121А.18.13.000
1
20

Номер детали на чертеже:

20

Колонка правая

Заводской номер: 4121А.18.12.000 Количество на модель: 1
4121А.18.12.000
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: 9650.12x45 Количество на модель: 26
9650.12x45
26
22

Номер детали на чертеже:

22

Наконечник

Заводской номер: 4121.18.00.010 Количество на модель: 20
4121.18.00.010
20
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 9649.12 Количество на модель: 26
9649.12
26
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 5915.16 Количество на модель: 20
5915.16
20
25

Номер детали на чертеже:

25

Шплинт

Заводской номер: 397.03,2x32 Количество на модель: 26
397.03,2x32
26
26

Номер детали на чертеже:

26

Тяга

Заводской номер: 4121А.18.00.017 Количество на модель: 1
4121А.18.00.017
1
27

Номер детали на чертеже:

27

Механизм управления двигателем

Заводской номер: 4121.18.03.000 Количество на модель: 1
4121.18.03.000
1
28

Номер детали на чертеже:

28

Переходник

Заводской номер: 4121А.18.16.000 Количество на модель: 1
4121А.18.16.000
1
29

Номер детали на чертеже:

29

Тяга

Заводской номер: 4121А.18.00.020 Количество на модель: 1
4121А.18.00.020
1
30

Номер детали на чертеже:

30

Тяга

Заводской номер: 4121А.18.00.022 Количество на модель: 1
4121А.18.00.022
1
31

Номер детали на чертеже:

31

Тяга

Заводской номер: 4121А.18.00.021 Количество на модель: 1
4121А.18.00.021
1
32

Номер детали на чертеже:

32

Тяга

Заводской номер: 4121А.18.00.024 Количество на модель: 1
4121А.18.00.024
1
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: 4121А.18.00.014 Количество на модель: 1
4121А.18.00.014
1
