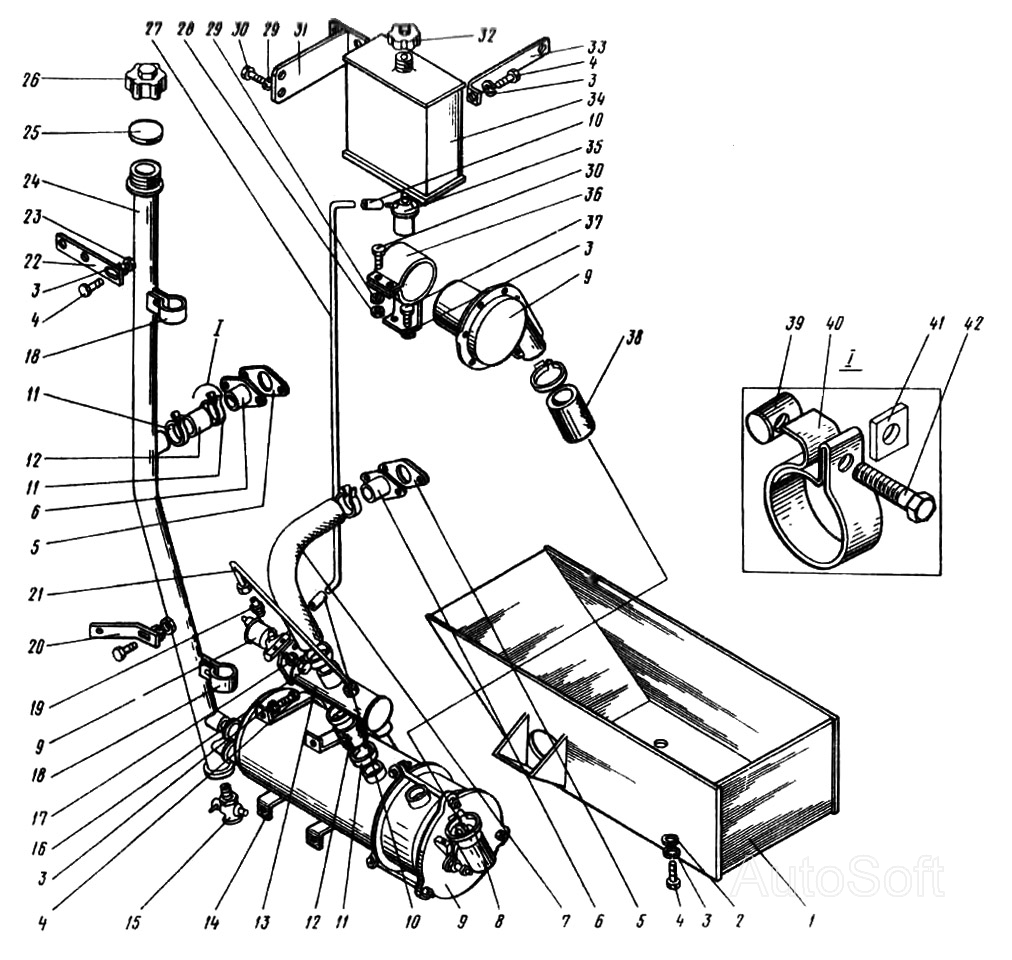

Установка подогревателя ЭО-4124. Каталог 2009г.

Установка силовая ЭО-4124 Система питания дизеля ЭО-4124

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поддон

Заводской номер: 4121.11.03.450 Количество на модель: 1
4121.11.03.450
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 11371.10 Количество на модель: 4
11371.10
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 6402.08 Количество на модель: 15
6402.08
15
4

Номер детали на чертеже:

4

Болт

Заводской номер: 7798.08x20 Количество на модель: 13
7798.08x20
13
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 4121.11.03.001 Количество на модель: 2
4121.11.03.001
2
6

Номер детали на чертеже:

6

Труба

Заводской номер: 4121.11.03.250 Количество на модель: 2
4121.11.03.250
2
7

Номер детали на чертеже:

7

Рукав L=500 мм

Заводской номер: 25x35,6-16 Количество на модель: 1
25x35,6-16
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: 4121.11.03.500 Количество на модель: 2
4121.11.03.500
2
9

Номер детали на чертеже:

9

Котел пускового подогревателя с электромагнитным клапаном и вентилятором

Заводской номер: ПЖБ-300В Количество на модель: 1
ПЖБ-300В
1
10

Номер детали на чертеже:

10

Труба L=45 мм

Заводской номер: 4С-6,3х2 Количество на модель: 2
4С-6,3х2
2
11

Номер детали на чертеже:

11

Хомутик

Заводской номер: 4121.11.01.900 Количество на модель: 12
4121.11.01.900
12
12

Номер детали на чертеже:

12

Рукав L=60 мм

Заводской номер: 25x35,5-16 Количество на модель: 1
25x35,5-16
1
13

Номер детали на чертеже:

13

Труба сварная

Заводской номер: 4121.11.03.350 Количество на модель: 1
4121.11.03.350
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: 4121.11.03.015 Количество на модель: 2
4121.11.03.015
2
15

Номер детали на чертеже:

15

Кран сливной в сборе (Кр-2)

Заводской номер: 51.130.5010 Количество на модель: 1
51.130.5010
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 7798.06x14 Количество на модель: 2
7798.06x14
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 6402.06 Количество на модель: 2
6402.06
2
18

Номер детали на чертеже:

18

Хомут

Заводской номер: 4121.11.03.008 Количество на модель: 1
4121.11.03.008
1
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: 4121.11.03.010 Количество на модель: 2
4121.11.03.010
2
20

Номер детали на чертеже:

20

Планка

Заводской номер: 4121.11.03.016 Количество на модель: 1
4121.11.03.016
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: 4121.11.03.550 Количество на модель: 1
4121.11.03.550
1
22

Номер детали на чертеже:

22

Планка

Заводской номер: 4121.11.03.007 Количество на модель: 1
4121.11.03.007
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 5915.08 Количество на модель: 2
5915.08
2
24

Номер детали на чертеже:

24

Труба сварная

Заводской номер: 4121.11.03.600 Количество на модель: 1
4121.11.03.600
1
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 4121.11.01.007 Количество на модель: 1
4121.11.01.007
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 4121.11.03.019 Количество на модель: 1
4121.11.03.019
1
27

Номер детали на чертеже:

27

Труба

Заводской номер: 4121Б.11.14.002 Количество на модель: 1
4121Б.11.14.002
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: 5915.10 Количество на модель: 2
5915.10
2
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 6402.10 Количество на модель: 4
6402.10
4
30

Номер детали на чертеже:

30

Болт

Заводской номер: 7798.10x30 Количество на модель: 4
7798.10x30
4
31

Номер детали на чертеже:

31

Кронштейн

Заводской номер: 4121Б.11.14.110 Количество на модель: 1
4121Б.11.14.110
1
32

Номер детали на чертеже:

32

Колпачок

Заводской номер: 4121А.11.01.010 Количество на модель: 1
4121А.11.01.010
1
33

Номер детали на чертеже:

33

Стяжка

Заводской номер: 4121Б.11.14.001 Количество на модель: 1
4121Б.11.14.001
1
34

Номер детали на чертеже:

34

Бензобак

Заводской номер: 4121А.11.14.100 Количество на модель: 1
4121А.11.14.100
1
35

Номер детали на чертеже:

35

Отстойник ОФ-150В

Заводской номер: ОФ-150В Количество на модель: 1
ОФ-150В
1
36

Номер детали на чертеже:

36

Хомут сварной

Заводской номер: 4121.11.03.70 Количество на модель: 1
4121.11.03.70
1
37

Номер детали на чертеже:

37

Винт

Заводской номер: 17473.08x16 Количество на модель: 2
17473.08x16
2
38

Номер детали на чертеже:

38

Рукав L=100 мм

Заводской номер: 42x56,5-15 Количество на модель: 1
42x56,5-15
1
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 4121.11.01.901 Количество на модель: 12
4121.11.01.901
12
40

Номер детали на чертеже:

40

Скоба

Заводской номер: 4121.11.01.902 Количество на модель: 12
4121.11.01.902
12
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 4121 11.01.903 Количество на модель: 12
4121 11.01.903
12
42

Номер детали на чертеже:

42

Болт

Заводской номер: 4121.11.01.904 Количество на модель: 12
4121.11.01.904
12
