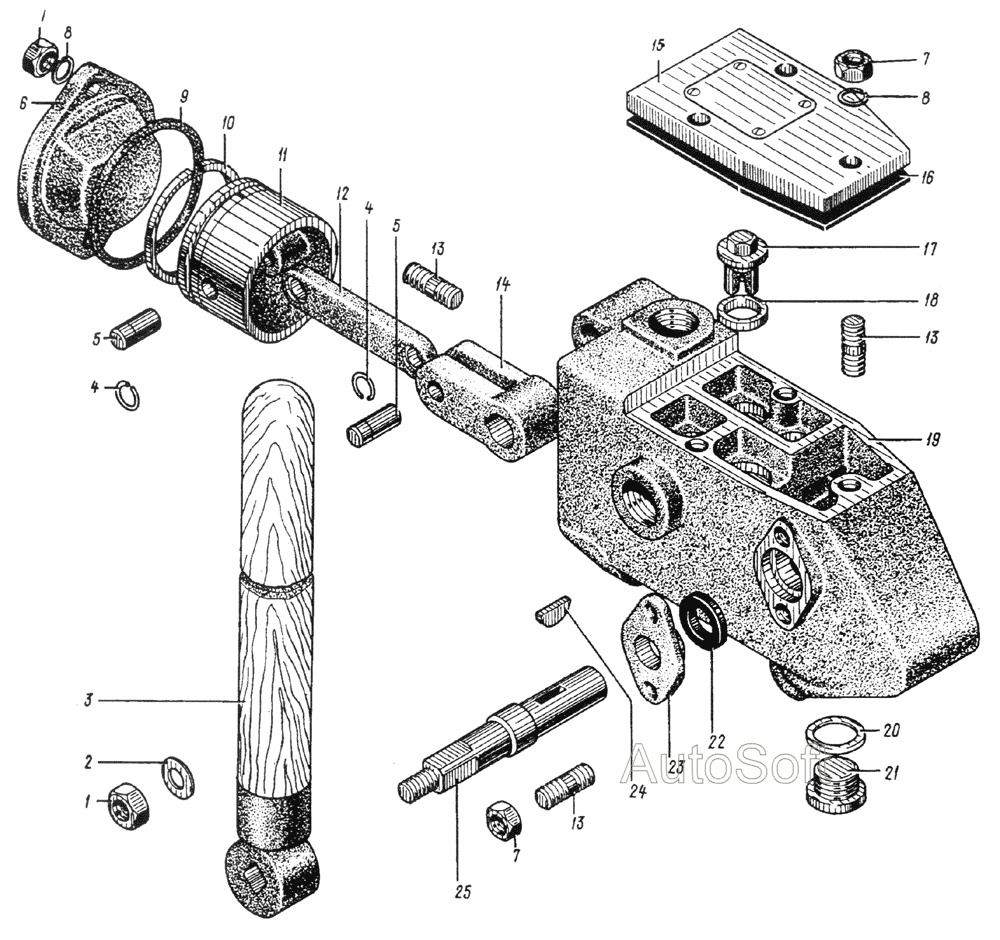

БК-3.000 Насос ручной поршневой "Родник" Э-652Б. Каталог 2000г.

652Б.479 Установка насоса и бачка Э-652Б 652.481 Механизм управления главной муфтой Э-652Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: ГШ-М12 Количество на модель: 1
ГШ-М12
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: БK7-3.018 Количество на модель: 1
БK7-3.018
1
3

Номер детали на чертеже:

3

Рукоятка

Заводской номер: 1-00-40 Количество на модель: 1
1-00-40
1
4

Номер детали на чертеже:

4

Стопор

Заводской номер: БК7-3.025 Количество на модель: 2
БК7-3.025
2
5

Номер детали на чертеже:

5

Палец

Заводской номер: БК7-3.028 Количество на модель: 2
БК7-3.028
2
6

Номер детали на чертеже:

6

Крышка передняя

Заводской номер: БК7-3.002 Количество на модель: 1
БК7-3.002
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: ГШ-М10 Количество на модель: 7
ГШ-М10
7
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ШП-10 Количество на модель: 5
ШП-10
5
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: БК7-3.009 Количество на модель: 1
БК7-3.009
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: БК7-3.017 Количество на модель: 2
БК7-3.017
2
11

Номер детали на чертеже:

11

Поршень

Заводской номер: БК7-3.022 Количество на модель: 1
БК7-3.022
1
12

Номер детали на чертеже:

12

Тяга

Заводской номер: БК7-3.026 Количество на модель: 1
БК7-3.026
1
13

Номер детали на чертеже:

13

Шпилька

Заводской номер: БК7-3.032 Количество на модель: 7
БК7-3.032
7
14

Номер детали на чертеже:

14

Рычаг

Заводской номер: БК7-3.027 Количество на модель: 1
БК7-3.027
1
15

Номер детали на чертеже:

15

Крышка верхняя

Заводской номер: БК7-3.020 Количество на модель: 1
БК7-3.020
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: БК7-3.008 Количество на модель: 1
БК7-3.008
1
17

Номер детали на чертеже:

17

Клапан

Заводской номер: БК7-3.003 Количество на модель: 4
БК7-3.003
4
18

Номер детали на чертеже:

18

Седло

Заводской номер: БК7-3.004 Количество на модель: 4
БК7-3.004
4
19

Номер детали на чертеже:

19

Корпус

Заводской номер: БК7-3.001 Количество на модель: 1
БК7-3.001
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: БК7-3.006 Количество на модель: 1
БК7-3.006
1
21

Номер детали на чертеже:

21

Пробка

Заводской номер: БК7-3.007 Количество на модель: 1
БК7-3.007
1
22

Номер детали на чертеже:

22

Кольцо

Заводской номер: БК7-3.013 Количество на модель: 2
БК7-3.013
2
23

Номер детали на чертеже:

23

Фланец

Заводской номер: БК7-3.014 Количество на модель: 1
БК7-3.014
1
24

Номер детали на чертеже:

24

Шпонка сегментная

Заводской номер: БK7-3.021 Количество на модель: 1
БK7-3.021
1
25

Номер детали на чертеже:

25

Вал

Заводской номер: БК7-3.005 Количество на модель: 1
БК7-3.005
1
