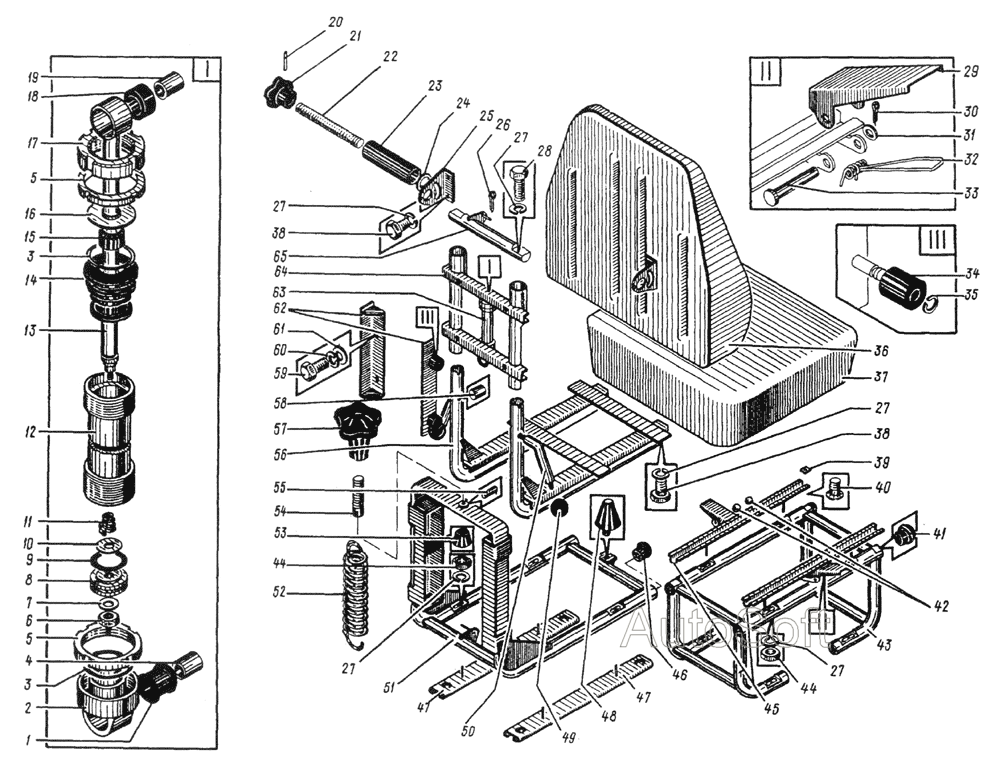

У7920.01.00.000 Сиденье машиниста Э-652Б. Каталог 2000г.

652А.723 Блок средний Э-652Б 652Б.660 Приборы и оборудование кабины Э-652Б

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Втулка цилиндра

Заводской номер: У7920.01.09.033 Количество на модель: 1

У7920.01.09.033

1

2

Номер детали на чертеже:

2

Гайка накидная

Заводской номер: У7920.01.09.075 Количество на модель: 1

У7920.01.09.075

1

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: КРУ-Н1-32 Количество на модель: 2

КРУ-Н1-32

2

4

Номер детали на чертеже:

4

Втулка

Заводской номер: У7920.01.09.082 Количество на модель: 1

У7920.01.09.082

1

5

Номер детали на чертеже:

5

Гайка

Заводской номер: 77920.01.09.077 Количество на модель: 2

77920.01.09.077

2

6

Номер детали на чертеже:

6

Гайка

Заводской номер: ГШН-М5 Количество на модель: 1

ГШН-М5

1

7

Номер детали на чертеже:

7

Шайба

Заводской номер: ШЧ-5 Количество на модель: 1

ШЧ-5

1

8

Номер детали на чертеже:

8

Поршень

Заводской номер: 77920.01.09.072 Количество на модель: 1

77920.01.09.072

1

9

Номер детали на чертеже:

9

Кольцо поршня

Заводской номер: 77920.01.09.084 Количество на модель: 1

77920.01.09.084

1

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 77920.01.09.073 Количество на модель: 1

77920.01.09.073

1

11

Номер детали на чертеже:

11

Пружина

Заводской номер: 77920.01.09.074 Количество на модель: 1

77920.01.09.074

1

12

Номер детали на чертеже:

12

Цилиндр

Заводской номер: 77920.01.09.071 Количество на модель: 1

77920.01.09.071

1

13

Номер детали на чертеже:

13

Шток

Заводской номер: 77920.01.09.010 Количество на модель: 1

77920.01.09.010

1

14

Номер детали на чертеже:

14

Втулка

Заводской номер: 77920.01.09.076 Количество на модель: 1

77920.01.09.076

1

15

Номер детали на чертеже:

15

Сальник

Заводской номер: 77920.01.09.065 Количество на модель: 1

77920.01.09.065

1

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 77920.01.09.036 Количество на модель: 1

77920.01.09.036

1

17

Номер детали на чертеже:

17

Гайка накидная

Заводской номер: 77920.01.09.078 Количество на модель: 1

77920.01.09.078

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: 77920.01.09.079 Количество на модель: 1

77920.01.09.079

1

19

Номер детали на чертеже:

19

Втулка

Заводской номер: 77920.01.09.031 Количество на модель: 1

77920.01.09.031

1

20

Номер детали на чертеже:

20

Штифт

Заводской номер: ШТЦ-4Пр2(2а)х32 Количество на модель: 1

ШТЦ-4Пр2(2а)х32

1

21

Номер детали на чертеже:

21

Кнопка

Заводской номер: П-65 Количество на модель: 1

П-65

1

22

Номер детали на чертеже:

22

Стержень

Заводской номер: У7920.01.00.017 Количество на модель: 1

У7920.01.00.017

1

23

Номер детали на чертеже:

23

Втулка упорная

Заводской номер: У7920.01.00.002 Количество на модель: 1

У7920.01.00.002

1

24

Номер детали на чертеже:

24

Шайба

Заводской номер: ШЧ-12 Количество на модель: 1

ШЧ-12

1

25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: У7920.01.00.003 Количество на модель: 2

У7920.01.00.003

2

26

Номер детали на чертеже:

26

Шплинт

Заводской номер: Ш-2х20 Количество на модель: 3

Ш-2х20

3

27

Номер детали на чертеже:

27

Шайба

Заводской номер: ШП-8 Количество на модель: 12

ШП-8

12

28

Номер детали на чертеже:

28

Болт

Заводской номер: БНТ-М8х30 Количество на модель: 2

БНТ-М8х30

2

29

Номер детали на чертеже:

29

Фиксатор

Заводской номер: У7920.01.00.009 Количество на модель: 1

У7920.01.00.009

1

30

Номер детали на чертеже:

30

Шплинт

Заводской номер: Ш-1,6х10 Количество на модель: 4

Ш-1,6х10

4

31

Номер детали на чертеже:

31

Шайба

Заводской номер: ШЧ-6 Количество на модель: 4

ШЧ-6

4

32

Номер детали на чертеже:

32

Пружина стопора

Заводской номер: У7920.01.00.007 Количество на модель: 1

У7920.01.00.007

1

33

Номер детали на чертеже:

33

Ось

Заводской номер: У7920.01.00.018 Количество на модель: 2

У7920.01.00.018

2

34

Номер детали на чертеже:

34

Ролик

Заводской номер: У7920.01.00.004 Количество на модель: 4

У7920.01.00.004

4

35

Номер детали на чертеже:

35

Кольцо запорное

Заводской номер: 470-61 Количество на модель: 12

470-61

12

36

Номер детали на чертеже:

36

Спинка

Заводской номер: У7920.01.10.000 Количество на модель: 1

У7920.01.10.000

1

37

Номер детали на чертеже:

37

Сиденье

Заводской номер: У7920.01.11.000 Количество на модель: 1

У7920.01.11.000

1

38

Номер детали на чертеже:

38

Болт

Заводской номер: БНТ-М8х16 Количество на модель: 8

БНТ-М8х16

8

39

Номер детали на чертеже:

39

Планка

Заводской номер: У7920.01.00.006 Количество на модель: 4

У7920.01.00.006

4

40

Номер детали на чертеже:

40

Винт

Заводской номер: ВПТ-2М5х12 Количество на модель: 4

ВПТ-2М5х12

4

41

Номер детали на чертеже:

41

Заглушка

Заводской номер: У7920.01.00.016 Количество на модель: 6

У7920.01.00.016

6

42

Номер детали на чертеже:

42

Шарик

Заводской номер: 10У-14 Количество на модель: 4

10У-14

4

43

Номер детали на чертеже:

43

Основание

Заводской номер: У7920.01.01.000 Количество на модель: 1

У7920.01.01.000

1

44

Номер детали на чертеже:

44

Гайка

Заводской номер: ГШН-М8 Количество на модель: 8

ГШН-М8

8

45

Номер детали на чертеже:

45

Направляющая нижняя

Заводской номер: У7920.01.06.000 Количество на модель: 2

У7920.01.06.000

2

46

Номер детали на чертеже:

46

Заглушка

Заводской номер: У7920.01.00.013 Количество на модель: 4

У7920.01.00.013

4

47

Номер детали на чертеже:

47

Направляющая верхняя

Заводской номер: У7920.01.04.000 Количество на модель: 2

У7920.01.04.000

2

48

Номер детали на чертеже:

48

Упор

Заводской номер: У7920.01.00.001 Количество на модель: 1

У7920.01.00.001

1

49

Номер детали на чертеже:

49

Ручка

Заводской номер: ПП-22 Количество на модель: 2

ПП-22

2

50

Номер детали на чертеже:

50

Ручка

Заводской номер: У7920.01.00.005 Количество на модель: 2

У7920.01.00.005

2

51

Номер детали на чертеже:

51

Рама

Заводской номер: У7920.01.02.000 Количество на модель: 1

У7920.01.02.000

1

52

Номер детали на чертеже:

52

Пружина

Заводской номер: У7920.01.00.014 Количество на модель: 1

У7920.01.00.014

1

53

Номер детали на чертеже:

53

Упор

Заводской номер: У7920.01.00.015 Количество на модель: 4

У7920.01.00.015

4

54

Номер детали на чертеже:

54

Тяга

Заводской номер: У7920.01.00.012 Количество на модель: 1

У7920.01.00.012

1

55

Номер детали на чертеже:

55

Штифт

Заводской номер: ШТЦ-4Пр2ах28 Количество на модель: 2

ШТЦ-4Пр2ах28

2

56

Номер детали на чертеже:

56

Рама подвижная

Заводской номер: У7920.01.05.000 Количество на модель: 1

У7920.01.05.000

1

57

Номер детали на чертеже:

57

Ручка пружины

Заводской номер: У7920.01.12.000 Количество на модель: 1

У7920.01.12.000

1

58

Номер детали на чертеже:

58

Винт

Заводской номер: У7920.01.00.011 Количество на модель: 1

У7920.01.00.011

1

59

Номер детали на чертеже:

59

Болт

Заводской номер: БНТ-М10х22 Количество на модель: 4

БНТ-М10х22

4

60

Номер детали на чертеже:

60

Шайба

Заводской номер: ШЧ-10 Количество на модель: 6

ШЧ-10

6

61

Номер детали на чертеже:

61

Шайба

Заводской номер: ШП-10 Количество на модель: 8

ШП-10

8

62

Номер детали на чертеже:

62

Кронштейн ролика

Заводской номер: У7920.01.08.000 Количество на модель: 2

У7920.01.08.000

2

63

Номер детали на чертеже:

63

Амортизатор

Заводской номер: У7920.01.09.000 Количество на модель: 1

У7920.01.09.000

1

64

Номер детали на чертеже:

64

Опора подвесная

Заводской номер: У7920.01.03.000 Количество на модель: 1

У7920.01.03.000

1

65

Номер детали на чертеже:

65

Труба опорная

Заводской номер: У7920.01.07.000 Количество на модель: 1

У7920.01.07.000

1
