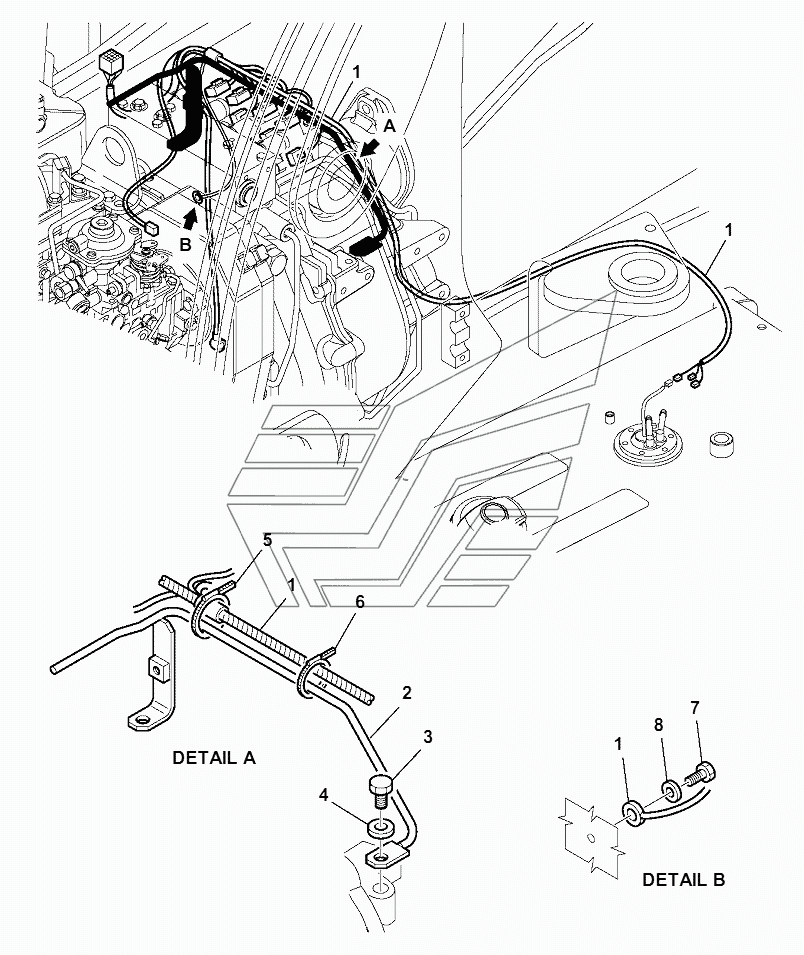

ELECTRICAL SYSTEM (TRANSMISSION LINE) WB97S-5E0. Каталог 2018г.

ELECTRICAL SYSTEM (FRAME LINE) (2/2) WB97S-5E0 ELECTRICAL SYSTEM (CAB) (1/5) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Wiring harness

Заводской номер: 42N-06-11280 Количество на модель: 1
42N-06-11280
1
2

Номер детали на чертеже:

2

Support

Заводской номер: 42N-06-11651 Количество на модель: 1
42N-06-11651
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-11232 Количество на модель: 2
01643-11232
2
5

Номер детали на чертеже:

5

BAND

Заводской номер: 21D-06-13220 Количество на модель: 4
21D-06-13220
4
6

Номер детали на чертеже:

6

BAND

Заводской номер: 08034-20519 Количество на модель: 6
08034-20519
6
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80816 Количество на модель: 1
01010-80816
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
