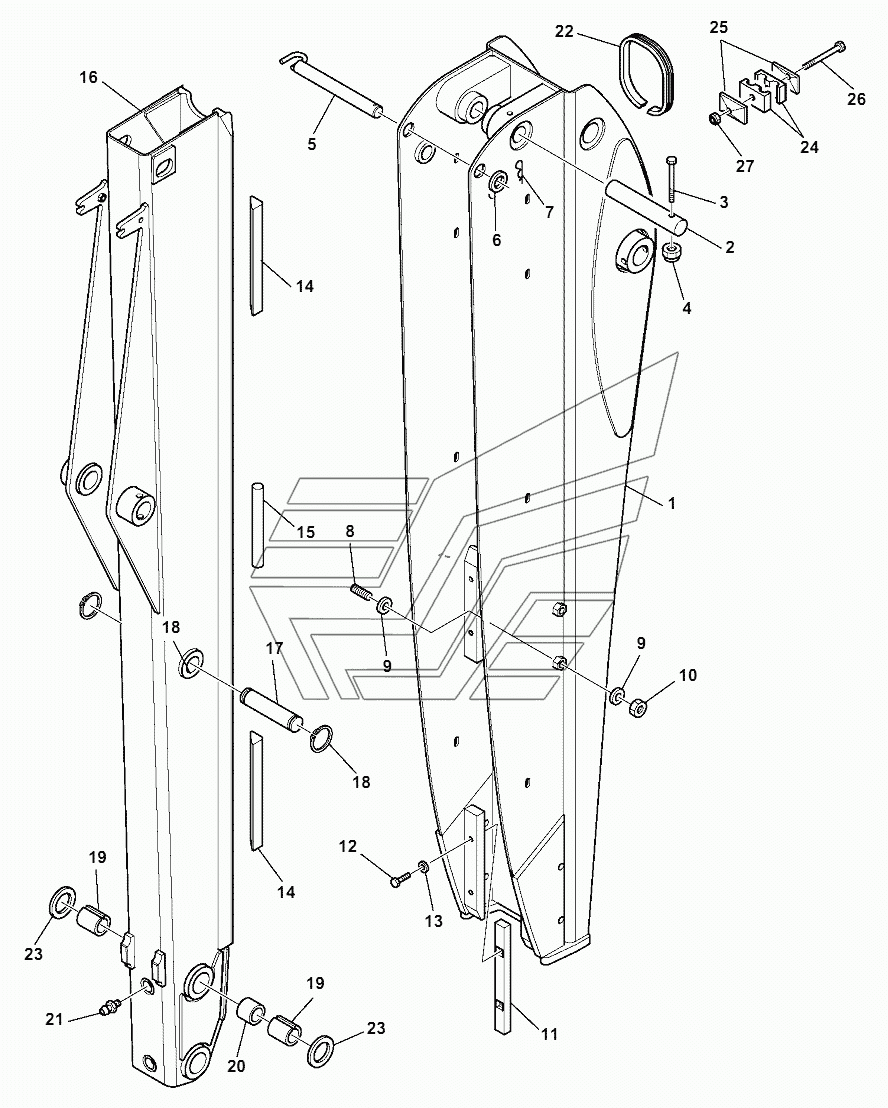

TELESCOPIC ARM (1/2) WB97S-5E0. Каталог 2018г.

BUCKET CYLINDER WB97S-5E0 TELESCOPIC ARM (2/2) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fixed arm, assembly

Заводской номер: 42N-856-3111 Количество на модель: 1
42N-856-3111
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 37B-09-46039 Количество на модель: 1
37B-09-46039
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01011-81010 Количество на модель: 1
01011-81010
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24190 Количество на модель: 1
21D-09-24190
1
5

Номер детали на чертеже:

5

PIN

Заводской номер: 42N-856-3320 Количество на модель: 1
42N-856-3320
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 21D-09-72510 Количество на модель: 1
21D-09-72510
1
7

Номер детали на чертеже:

7

PIN, SNAP

Заводской номер: 21D-09-85530 Количество на модель: 1
21D-09-85530
1
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 42N-856-3330 Количество на модель: 8
42N-856-3330
8
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01640-21826 Количество на модель: 16
01640-21826
16
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01580-11815 Количество на модель: 8
01580-11815
8
11

Номер детали на чертеже:

11

SHOE

Заводской номер: 42N-856-2840 Количество на модель: 4
42N-856-2840
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01016-51040 Количество на модель: 8
01016-51040
8
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-11032 Количество на модель: 8
01643-11032
8
14

Номер детали на чертеже:

14

SLIDE

Заводской номер: 42N-856-1520 Количество на модель: 4
42N-856-1520
4
15

Номер детали на чертеже:

15

Spacer

Заводской номер: 42N-856-3310 Количество на модель: 2
42N-856-3310
2
16

Номер детали на чертеже:

16

Movable arm

Заводской номер: 42N-856-3210 Количество на модель: 1
42N-856-3210
1
17

Номер детали на чертеже:

17

PIN

Заводской номер: 42N-856-1710 Количество на модель: 1
42N-856-1710
1
18

Номер детали на чертеже:

18

RING,SNAP

Заводской номер: 04064-04018 Количество на модель: 2
04064-04018
2
19

Номер детали на чертеже:

19

BUSHING

Заводской номер: 37B-09-54006 Количество на модель: 4
37B-09-54006
4
20

Номер детали на чертеже:

20

SPACER

Заводской номер: 37B-09-4C064 Количество на модель: 2
37B-09-4C064
2
21

Номер детали на чертеже:

21

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 2
21D-09-89140
2
22

Номер детали на чертеже:

22

SEAL

Заводской номер: 42N-856-3860 Количество на модель: 1
42N-856-3860
1
23

Номер детали на чертеже:

23

SHIM

Заводской номер: 37B-09-4F024 Количество на модель: 2
37B-09-4F024
2
24

Номер детали на чертеже:

24

Clamp

Заводской номер: 42N-833-1320 Количество на модель: 1
42N-833-1320
1
25

Номер детали на чертеже:

25

Plate

Заводской номер: 42N-62-16950 Количество на модель: 2
42N-62-16950
2
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-80865 Количество на модель: 1
01010-80865
1
27

Номер детали на чертеже:

27

NUT

Заводской номер: 21D-09-24180 Количество на модель: 1
21D-09-24180
1
