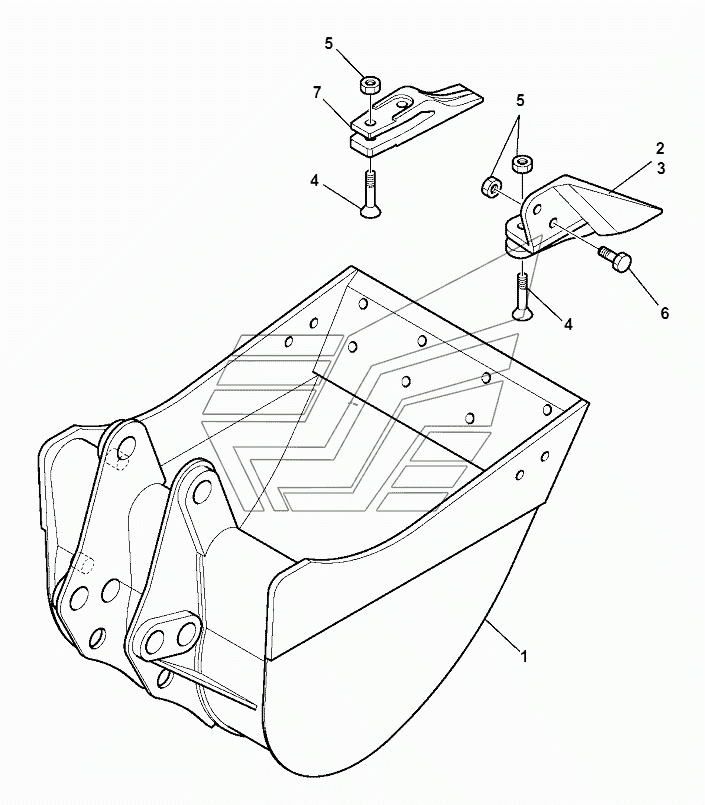

BUCKET (L=600 mm) WB97S-5E0. Каталог 2018г.

BUCKET PIN (O 45 mm) WB97S-5E0 BUCKET CYLINDER WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bucket, 600 mm

Заводской номер: 42N-812-1110 Количество на модель: 1
42N-812-1110
1
2

Номер детали на чертеже:

2

Tooth, l.h.

Заводской номер: 42N-812-1220 Количество на модель: 1
42N-812-1220
1
3

Номер детали на чертеже:

3

Tooth, r.h.

Заводской номер: 42N-812-1230 Количество на модель: 1
42N-812-1230
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 42N-833-1440 Количество на модель: 8
42N-833-1440
8
5

Номер детали на чертеже:

5

NUT

Заводской номер: 42N-815-1210 Количество на модель: 12
42N-815-1210
12
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 37A-09-11184 Количество на модель: 4
37A-09-11184
4
7

Номер детали на чертеже:

7

TOOTH

Заводской номер: 42N-833-1390 Количество на модель: 2
42N-833-1390
2
BUCKET PIN (O 45 mm) WB97S-5E0 BUCKET CYLINDER WB97S-5E0
