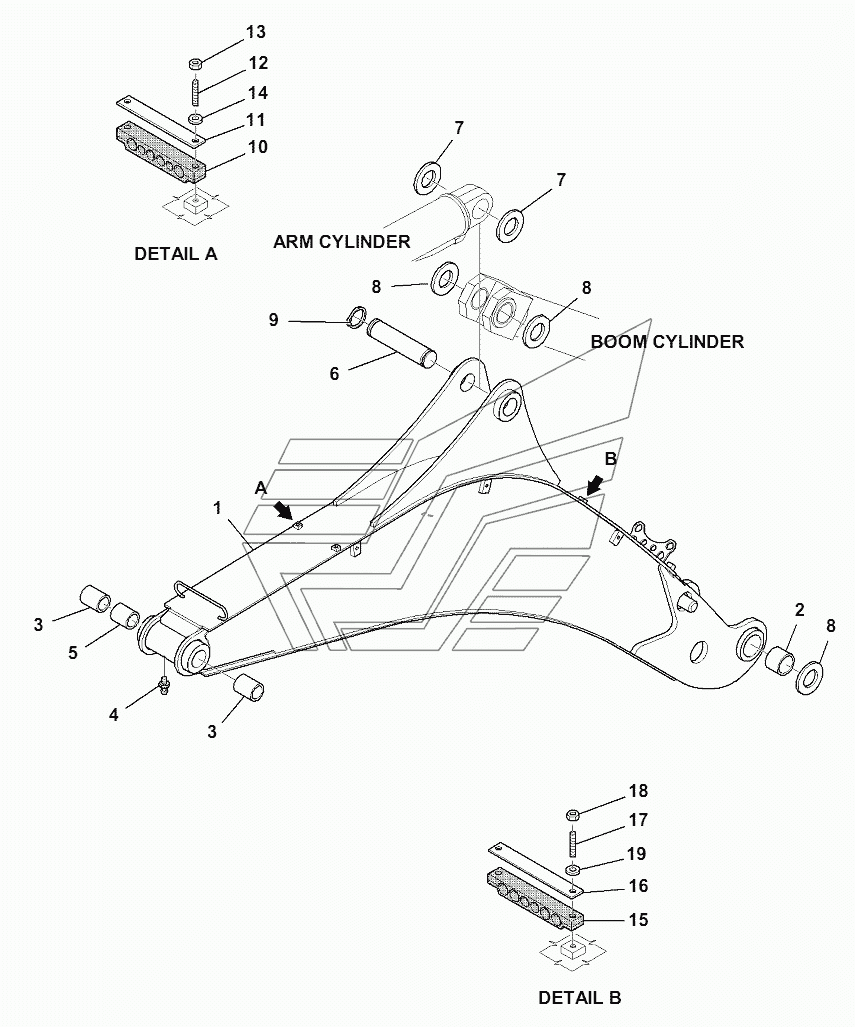

BOOM WB97S-5E0. Каталог 2018г.

BOOM SWING CYLINDER WB97S-5E0 BOOM CYLINDER WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOOM, ASSEMBLY

Заводской номер: 42N-856-1101 Количество на модель: 1
42N-856-1101
1
1

Номер детали на чертеже:

1

Boom

Заводской номер: 42N-856-1111 Количество на модель: 1
42N-856-1111
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 42N-856-1170 Количество на модель: 2
42N-856-1170
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 37B-09-4B005 Количество на модель: 2
37B-09-4B005
2
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 1
21D-09-89140
1
5

Номер детали на чертеже:

5

SPACER

Заводской номер: 37B-09-4C002 Количество на модель: 1
37B-09-4C002
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 42N-856-1230 Количество на модель: 1
42N-856-1230
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 42N-856-1340 Количество на модель: 2
42N-856-1340
2
8

Номер детали на чертеже:

8

SPACER

Заводской номер: 42N-70-11760 Количество на модель: 4
42N-70-11760
4
9

Номер детали на чертеже:

9

RING, SNAP

Заводской номер: 42N-70-11831 Количество на модель: 2
42N-70-11831
2
10

Номер детали на чертеже:

10

CLAMP

Заводской номер: 42N-62-14390 Количество на модель: 1
42N-62-14390
1
11

Номер детали на чертеже:

11

PLATE

Заводской номер: 42N-62-14630 Количество на модель: 1
42N-62-14630
1
12

Номер детали на чертеже:

12

SCREW

Заводской номер: 37A-09-27117 Количество на модель: 2
37A-09-27117
2
13

Номер детали на чертеже:

13

NUT

Заводской номер: 37A-09-39410 Количество на модель: 2
37A-09-39410
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
15

Номер детали на чертеже:

15

CLAMP

Заводской номер: 42N-62-14580 Количество на модель: 1
42N-62-14580
1
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 42N-62-14590 Количество на модель: 1
42N-62-14590
1
