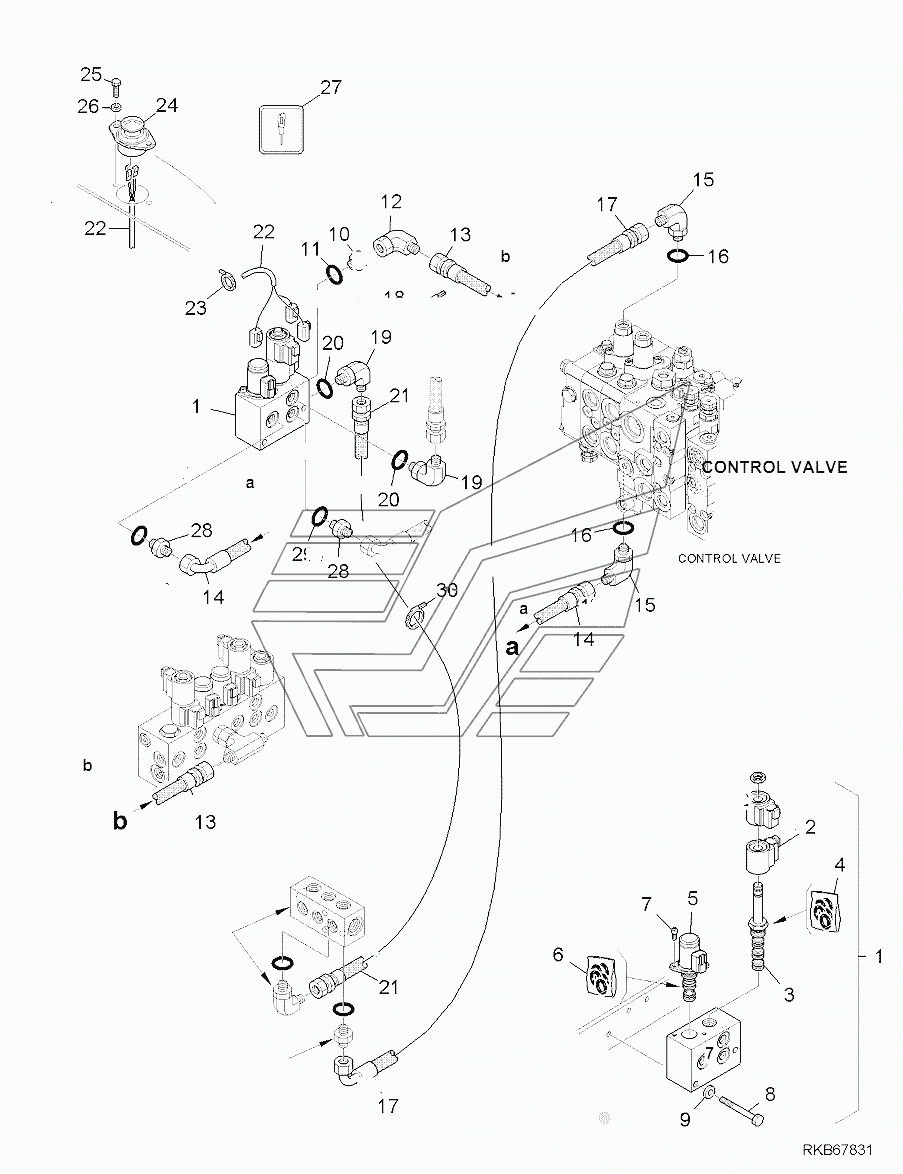

HYDRAULIC PIPING (SERVOCONTROL LINE) (HAMMER LINE) (WITH TELESCOPIC ARM) WB97S-5E0. Каталог 2018г.

HYDRAULIC PIPING (HAMMER LINE) (WITH TELESCOPIC ARM) (2/2) WB97S-5E0 HYDRAULIC PIPING (OUTRIGGER CYLINDER LINE) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Solenoid valve, assembly

Заводской номер: 42N-64-11270 Количество на модель: 1
42N-64-11270
1
2

Номер детали на чертеже:

2

COIL

Заводской номер: 42N-64-11710 Количество на модель: 2
42N-64-11710
2
3

Номер детали на чертеже:

3

VALVE, SOLENOID

Заводской номер: 42N-64-11740 Количество на модель: 1
42N-64-11740
1
4

Номер детали на чертеже:

4

KIT, GASKET

Заводской номер: 42N-64-11780 Количество на модель: 1
42N-64-11780
1
5

Номер детали на чертеже:

5

SOLENOID, ASSEMBLY

Заводской номер: 42N-64-11720 Количество на модель: 1
42N-64-11720
1
6

Номер детали на чертеже:

6

KIT, GASKET

Заводской номер: 42N-64-11760 Количество на модель: 1
42N-64-11760
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80870 Количество на модель: 2
01010-80870
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
9

Номер детали на чертеже:

9

UNION

Заводской номер: 21D-09-51160 Количество на модель: 1
21D-09-51160
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 21D-09-55610 Количество на модель: 1
21D-09-55610
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 42N-62-14980 Количество на модель: 1
42N-62-14980
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 42N-62-15110 Количество на модель: 1
42N-62-15110
1
14

Номер детали на чертеже:

14

ELBOW

Заводской номер: 22E-09-11310 Количество на модель: 2
22E-09-11310
2
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 37B-09-88006 Количество на модель: 1
37B-09-88006
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 42N-62-15120 Количество на модель: 1
42N-62-15120
1
17

Номер детали на чертеже:

17

BAND

Заводской номер: 08034-20834 Количество на модель: 2
08034-20834
2
18

Номер детали на чертеже:

18

ELBOW

Заводской номер: 21D-09-51600 Количество на модель: 2
21D-09-51600
2
20

Номер детали на чертеже:

20

Hose

Заводской номер: 42N-62-14990 Количество на модель: 1
42N-62-14990
1
21

Номер детали на чертеже:

21

Wiring harness, outrigger and hammer control line

Заводской номер: 42N-06-12340 Количество на модель: 1
42N-06-12340
1
22

Номер детали на чертеже:

22

BAND

Заводской номер: 08034-20519 Количество на модель: 5
08034-20519
5
23

Номер детали на чертеже:

23

Hammer foot switch

Заводской номер: 42N-06-15750 Количество на модель: 1
42N-06-15750
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-80620 Количество на модель: 2
01010-80620
2
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-10623 Количество на модель: 2
01643-10623
2
26

Номер детали на чертеже:

26

Decal

Заводской номер: 42N-93-12640 Количество на модель: 1
42N-93-12640
1
