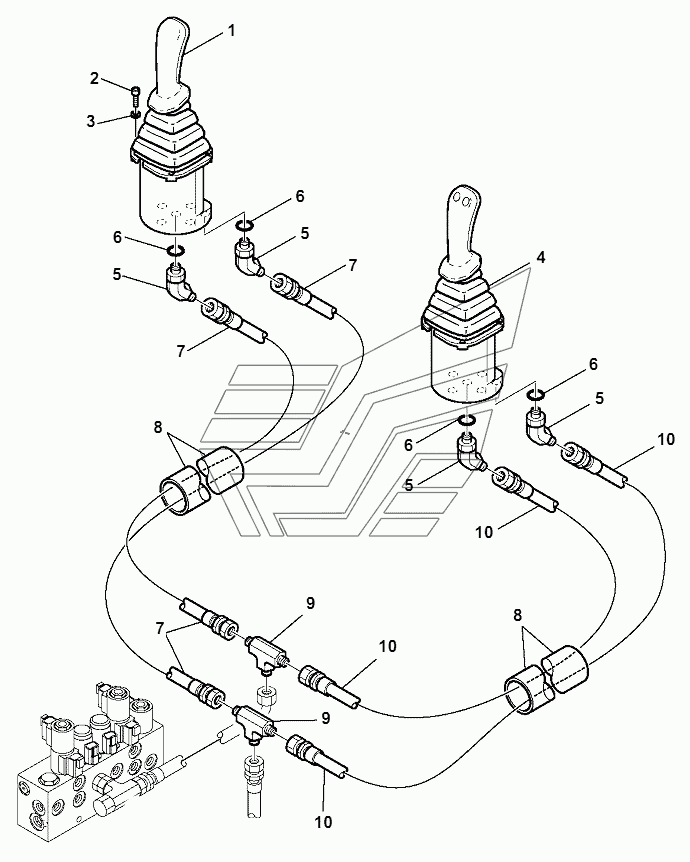

HYDRAULIC PIPING (SERVOCONTROL DELIVERY AND RETURN LINE) (BACKHOE LINE) WB97S-5E0. Каталог 2018г.

HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) (3/3) WB97S-5E0 HYDRAULIC PIPING (SERVOCONTROL DELIVERY AND RETURN LINE) (SHOVEL LINE) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ppc valve, l.h.

Заводской номер: 42N-64-11240 Количество на модель: 1
42N-64-11240
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 37A-09-1K078 Количество на модель: 8
37A-09-1K078
8
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01640-20610 Количество на модель: 8
01640-20610
8
4

Номер детали на чертеже:

4

Ppc valve, r.h.

Заводской номер: 42N-64-11251 Количество на модель: 1
42N-64-11251
1
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 22E-09-11550 Количество на модель: 4
22E-09-11550
4
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
7

Номер детали на чертеже:

7

Hose

Заводской номер: 42N-62-14891 Количество на модель: 2
42N-62-14891
2
8

Номер детали на чертеже:

8

Cover

Заводской номер: 42N-62-15970 Количество на модель: 2
42N-62-15970
2
9

Номер детали на чертеже:

9

Tee

Заводской номер: 21D-09-57440 Количество на модель: 2
21D-09-57440
2
10

Номер детали на чертеже:

10

Hose

Заводской номер: 42N-62-14880 Количество на модель: 2
42N-62-14880
2
HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) (3/3) WB97S-5E0 HYDRAULIC PIPING (SERVOCONTROL DELIVERY AND RETURN LINE) (SHOVEL LINE) WB97S-5E0
