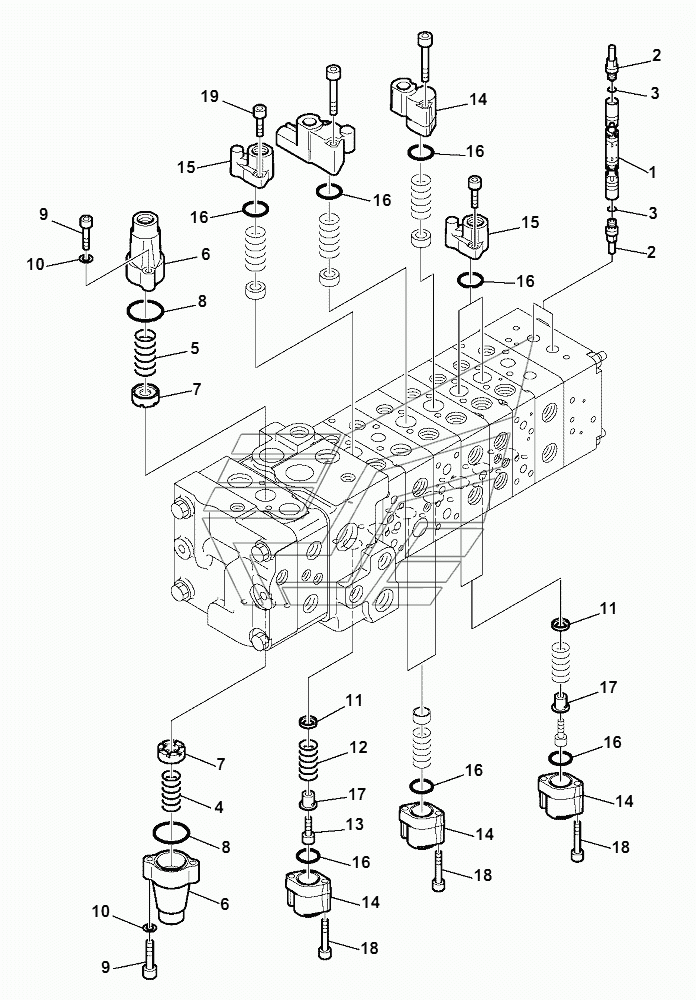

10-SPOOL CONTROL VALVE (7/16) WB97S-5E0. Каталог 2018г.

10-SPOOL CONTROL VALVE (6/16) WB97S-5E0 10-SPOOL CONTROL VALVE (8/16) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Control valve, assembly

Заводской номер: 723-1A-15605 Количество на модель: 1
723-1A-15605
1
1

Номер детали на чертеже:

1

SPOOL

Заводской номер: SPOOL Количество на модель: 2
SPOOL
2
2

Номер детали на чертеже:

2

PLUG

Заводской номер: PLUG Количество на модель: 4
PLUG
4
3

Номер детали на чертеже:

3

O-RING

Заводской номер: O-RING Количество на модель: 4
O-RING
4
4

Номер детали на чертеже:

4

Spring

Заводской номер: 723-26-14510 Количество на модель: 1
723-26-14510
1
5

Номер детали на чертеже:

5

Spring

Заводской номер: 709-26-11450 Количество на модель: 1
709-26-11450
1
6

Номер детали на чертеже:

6

Case

Заводской номер: 723-26-15110 Количество на модель: 2
723-26-15110
2
7

Номер детали на чертеже:

7

Retainer

Заводской номер: 723-26-15120 Количество на модель: 2
723-26-15120
2
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 575-41-17420 Количество на модель: 2
575-41-17420
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01252-60630 Количество на модель: 4
01252-60630
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01641-20608 Количество на модель: 4
01641-20608
4
11

Номер детали на чертеже:

11

RETAINER

Заводской номер: 723-11-17330 Количество на модель: 3
723-11-17330
3
12

Номер детали на чертеже:

12

SPRING

Заводской номер: 723-11-17341 Количество на модель: 1
723-11-17341
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 723-11-17361 Количество на модель: 1
723-11-17361
1
14

Номер детали на чертеже:

14

CASE, SPRING

Заводской номер: 723-11-27880 Количество на модель: 6
723-11-27880
6
15

Номер детали на чертеже:

15

CASE

Заводской номер: 723-11-37220 Количество на модель: 3
723-11-37220
3
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 722-12-19120 Количество на модель: 10
722-12-19120
10
17

Номер детали на чертеже:

17

RETAINER

Заводской номер: 723-11-17353 Количество на модель: 3
723-11-17353
3
18

Номер детали на чертеже:

18

BOLT, HEXAGON SOCKET HEAD

Заводской номер: 01252-60640 Количество на модель: 10
01252-60640
10
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01252-60620 Количество на модель: 2
01252-60620
2
