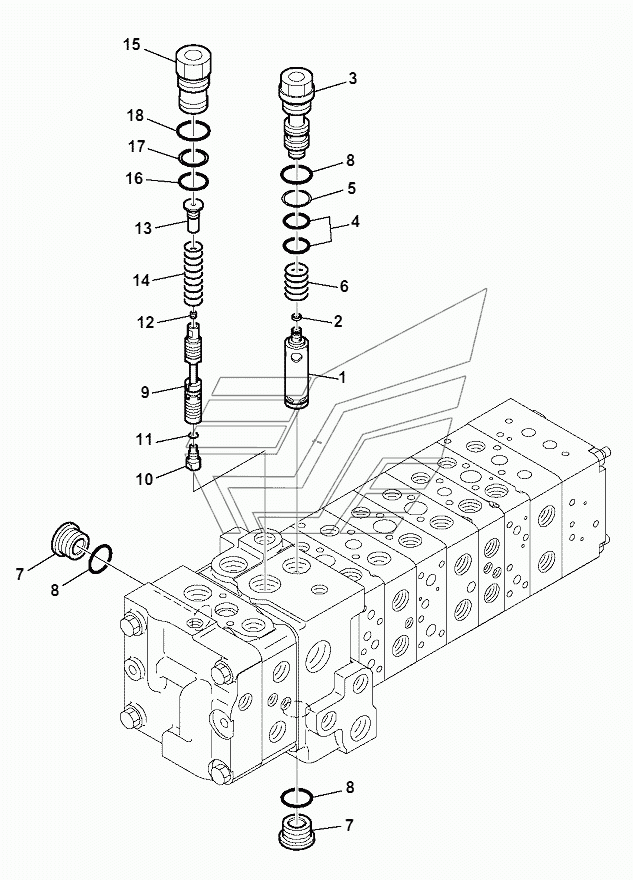

10-SPOOL CONTROL VALVE (3/16) WB97S-5E0. Каталог 2018г.

10-SPOOL CONTROL VALVE (2/16) WB97S-5E0 10-SPOOL CONTROL VALVE (4/16) WB97S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Control valve, assembly

Заводской номер: 723-1A-15605 Количество на модель: 1
723-1A-15605
1
1

Номер детали на чертеже:

1

SPOOL

Заводской номер: SPOOL Количество на модель: 1
SPOOL
1
2

Номер детали на чертеже:

2

GASKET

Заводской номер: GASKET Количество на модель: 1
GASKET
1
3

Номер детали на чертеже:

3

SLEEVE

Заводской номер: 723-11-25331 Количество на модель: 1
723-11-25331
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 723-11-18150 Количество на модель: 2
723-11-18150
2
5

Номер детали на чертеже:

5

RING

Заводской номер: 723-11-18160 Количество на модель: 1
723-11-18160
1
6

Номер детали на чертеже:

6

SPRING

Заводской номер: 723-11-28862 Количество на модель: 1
723-11-28862
1
7

Номер детали на чертеже:

7

Plug

Заводской номер: 723-11-15230 Количество на модель: 2
723-11-15230
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 07002-12434 Количество на модель: 3
07002-12434
3
10

Номер детали на чертеже:

10

PLUG

Заводской номер: PLUG Количество на модель: 1
PLUG
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: O-RING Количество на модель: 1
O-RING
1
13

Номер детали на чертеже:

13

RETAINER

Заводской номер: 723-11-28880 Количество на модель: 1
723-11-28880
1
14

Номер детали на чертеже:

14

SPRING

Заводской номер: 723-11-28890 Количество на модель: 1
723-11-28890
1
15

Номер детали на чертеже:

15

SLEEVE

Заводской номер: 723-11-25340 Количество на модель: 1
723-11-25340
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07000-12020 Количество на модель: 1
07000-12020
1
17

Номер детали на чертеже:

17

RING,BACK-UP

Заводской номер: 07001-02020 Количество на модель: 1
07001-02020
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-13024 Количество на модель: 1
07000-13024
1
