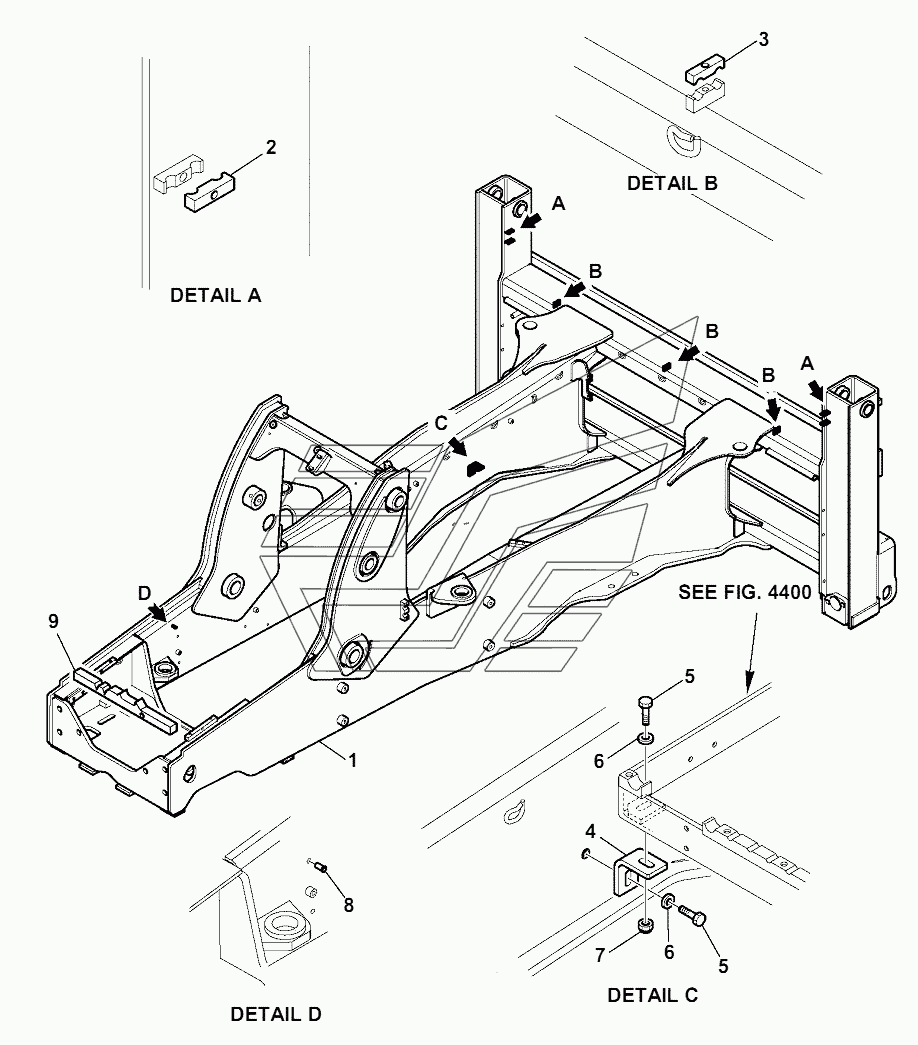

FRAME WB93S-5E0. Каталог 2018г.

ELECTRICAL SYSTEM (COLD WEATHER) WB93S-5E0 FRAME EQUIPMENT WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME, ASSEMBLY

Заводской номер: 42N-46-13102 Количество на модель: 1
42N-46-13102
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 42N-46-11N40 Количество на модель: 2
42N-46-11N40
2
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 42N-46-11H70 Количество на модель: 3
42N-46-11H70
3
4

Номер детали на чертеже:

4

BENT

Заводской номер: 42N-43-11620 Количество на модель: 2
42N-43-11620
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
7

Номер детали на чертеже:

7

NUT

Заводской номер: 21D-09-24200 Количество на модель: 6
21D-09-24200
6
8

Номер детали на чертеже:

8

INSERT

Заводской номер: 42N-46-11320 Количество на модель: 20
42N-46-11320
20
9

Номер детали на чертеже:

9

GASKET

Заводской номер: 42N-03-11240 Количество на модель: 1
42N-03-11240
1
ELECTRICAL SYSTEM (COLD WEATHER) WB93S-5E0 FRAME EQUIPMENT WB93S-5E0
