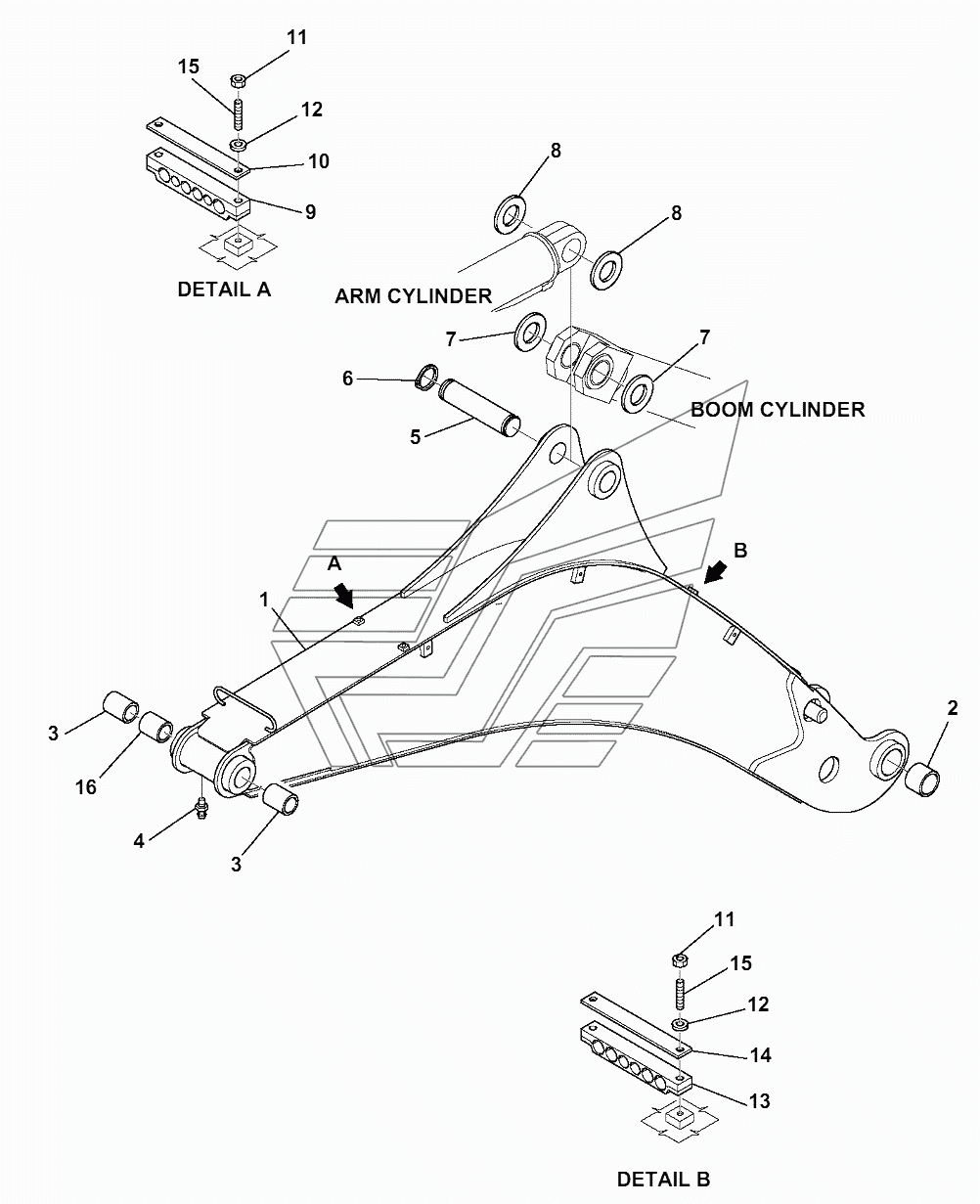

BOOM WB93S-5E0. Каталог 2018г.

BOOM SWING CYLINDER WB93S-5E0 BOOM CYLINDER WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOOM, ASSEMBLY

Заводской номер: 42N-856-1110 Количество на модель: 1
42N-856-1110
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 42N-856-1170 Количество на модель: 2
42N-856-1170
2
3

Номер детали на чертеже:

3

BUSHING

Заводской номер: 37В-09-4В005 Количество на модель: 2
37В-09-4В005
2
4

Номер детали на чертеже:

4

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 1
21D-09-89140
1
5

Номер детали на чертеже:

5

PIN

Заводской номер: 42N-856-1230 Количество на модель: 1
42N-856-1230
1
6

Номер детали на чертеже:

6

RING, SNAP

Заводской номер: 42N-70-11830 Количество на модель: 2
42N-70-11830
2
7

Номер детали на чертеже:

7

SPACER

Заводской номер: 42N-70-11760 Количество на модель: 2
42N-70-11760
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 42N-856-1340 Количество на модель: 2
42N-856-1340
2
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 42N-62-14390 Количество на модель: 1
42N-62-14390
1
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 42N-62-14630 Количество на модель: 1
42N-62-14630
1
11

Номер детали на чертеже:

11

NUT

Заводской номер: 37А-09-39410 Количество на модель: 4
37А-09-39410
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-11032 Количество на модель: 4
01643-11032
4
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 42N-62-14580 Количество на модель: 1
42N-62-14580
1
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 42N-62-14590 Количество на модель: 1
42N-62-14590
1
15

Номер детали на чертеже:

15

SCREW

Заводской номер: 37А-09-27117 Количество на модель: 4
37А-09-27117
4
16

Номер детали на чертеже:

16

SPACER

Заводской номер: 37В-09-4С002 Количество на модель: 1
37В-09-4С002
1
