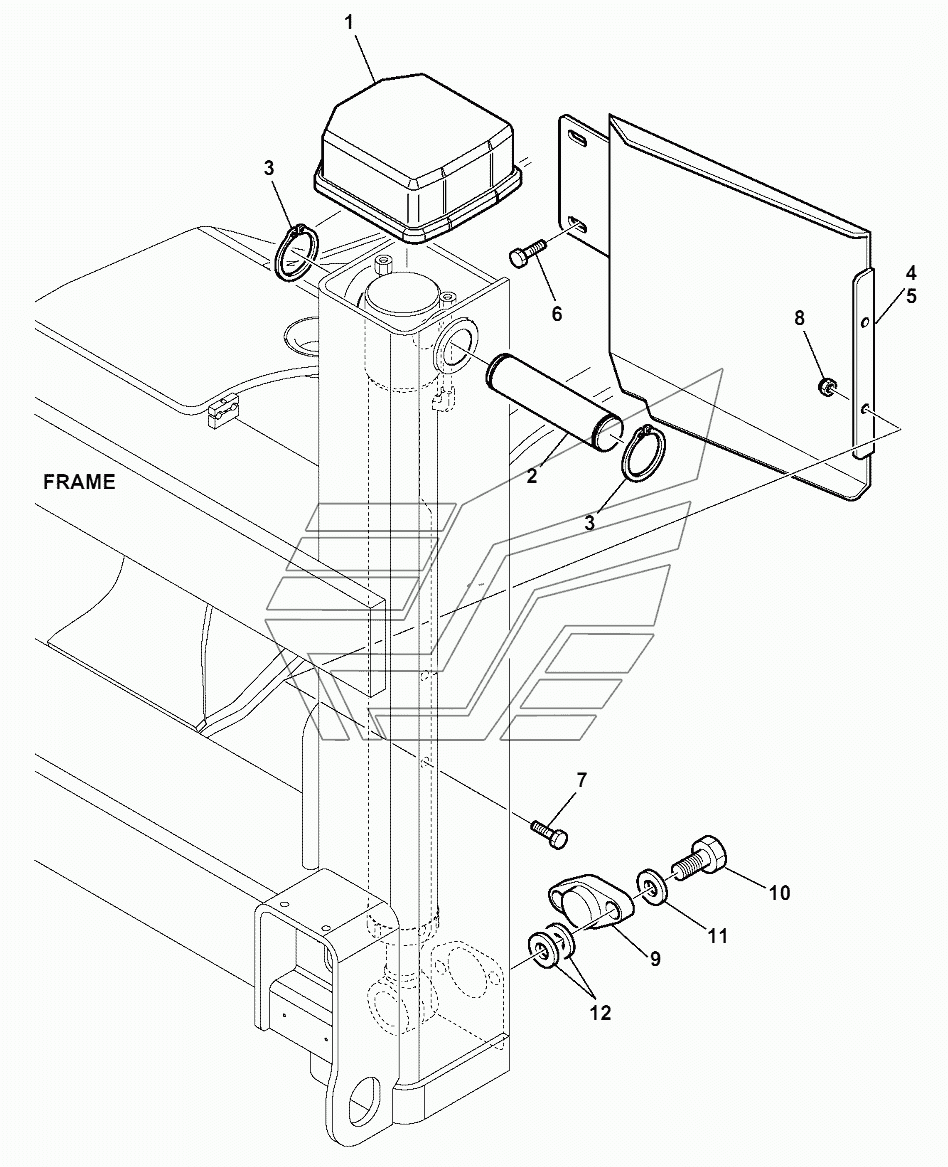

OUTRIGGER (1/2) WB93S-5E0. Каталог 2018г.

BUCKET 4 IN 1 CYLINDER WB93S-5E0 OUTRIGGER (2/2) WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

COVER

Заводской номер: 42N-54-19450 Количество на модель: 2
42N-54-19450
2
2

Номер детали на чертеже:

2

PIN

Заводской номер: 42N-46-11410 Количество на модель: 2
42N-46-11410
2
3

Номер детали на чертеже:

3

RING

Заводской номер: 04064-04518 Количество на модель: 4
04064-04518
4
4

Номер детали на чертеже:

4

PROTECTION

Заводской номер: 42N-46-11260 Количество на модель: 1
42N-46-11260
1
5

Номер детали на чертеже:

5

PROTECTION

Заводской номер: 42N-46-11270 Количество на модель: 1
42N-46-11270
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01016-51030 Количество на модель: 4
01016-51030
4
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01016-51040 Количество на модель: 4
01016-51040
4
8

Номер детали на чертеже:

8

NUT

Заводской номер: 21D-09-24190 Количество на модель: 4
21D-09-24190
4
9

Номер детали на чертеже:

9

PLATE

Заводской номер: 42N-46-11520 Количество на модель: 4
42N-46-11520
4
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01016-52045 Количество на модель: 8
01016-52045
8
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 37A-09-3Y015 Количество на модель: 12
37A-09-3Y015
12
12

Номер детали на чертеже:

12

SPACER

Заводской номер: 37B-09-4E091 Количество на модель: 36
37B-09-4E091
36
BUCKET 4 IN 1 CYLINDER WB93S-5E0 OUTRIGGER (2/2) WB93S-5E0
