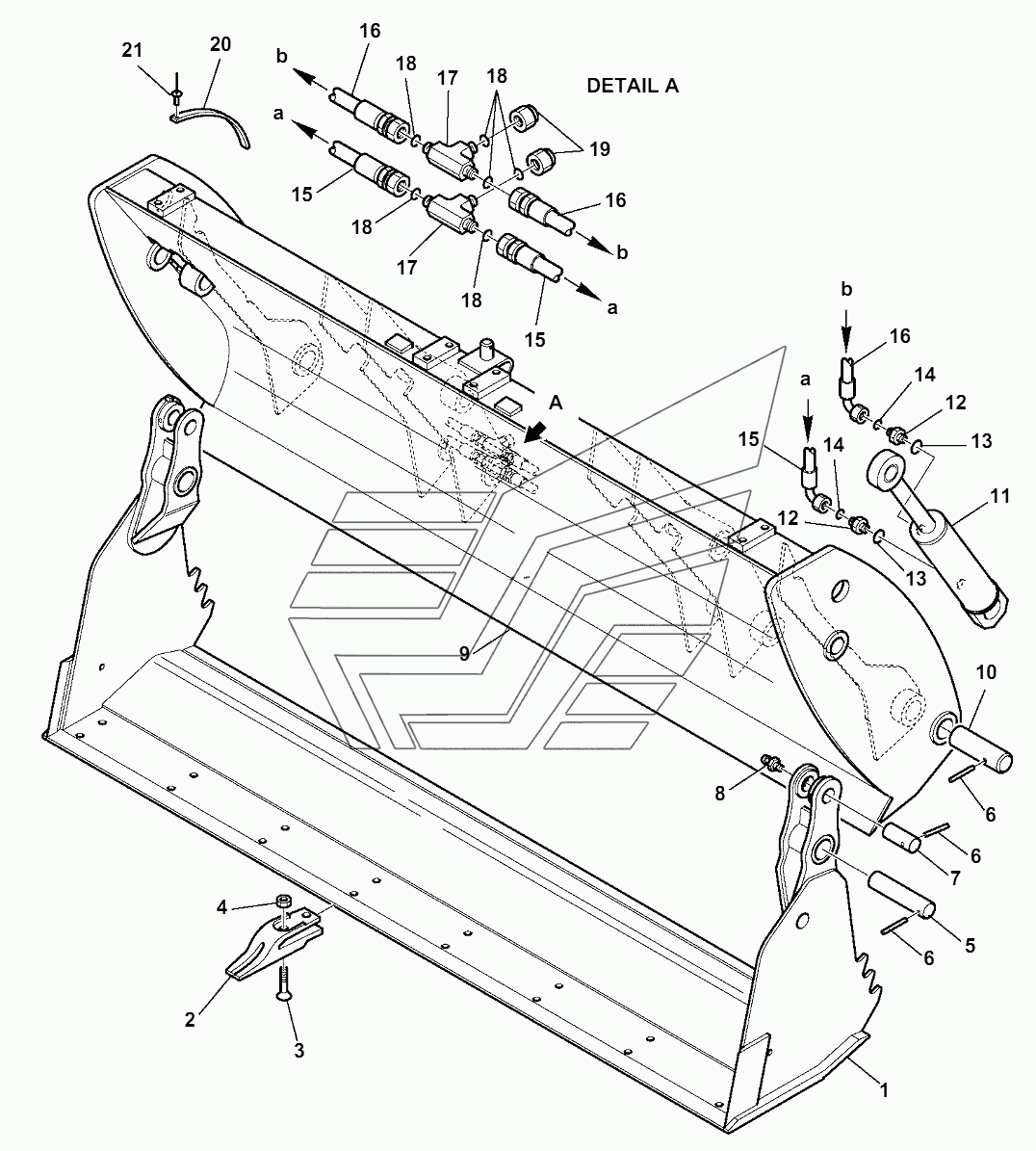

BUCKET 4 IN 1 WB93S-5E0. Каталог 2018г.

RETURN TO DIG WB93S-5E0 BUCKET 4 IN 1 CYLINDER WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BUCKET

Заводской номер: 42N-833-1501 Количество на модель: 1
42N-833-1501
1
1

Номер детали на чертеже:

1

BUCKET, MOVABLE PART

Заводской номер: 42N-833-1520 Количество на модель: 1
42N-833-1520
1
2

Номер детали на чертеже:

2

TOOTH

Заводской номер: 42N-833-1390 Количество на модель: 8
42N-833-1390
8
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 42N-833-1440 Количество на модель: 16
42N-833-1440
16
4

Номер детали на чертеже:

4

NUT

Заводской номер: 42N-815-1210 Количество на модель: 16
42N-815-1210
16
5

Номер детали на чертеже:

5

PIN

Заводской номер: 42N-833-1360 Количество на модель: 2
42N-833-1360
2
6

Номер детали на чертеже:

6

SPRING PIN

Заводской номер: 04025-01080 Количество на модель: 6
04025-01080
6
7

Номер детали на чертеже:

7

PIN

Заводской номер: 42N-833-1380 Количество на модель: 2
42N-833-1380
2
8

Номер детали на чертеже:

8

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 6
21D-09-89140
6
9

Номер детали на чертеже:

9

BUCKET, FIXED PART

Заводской номер: 42N-833-1511 Количество на модель: 1
42N-833-1511
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 42N-833-1370 Количество на модель: 2
42N-833-1370
2
11

Номер детали на чертеже:

11

CYLINDER, ASSEMBLY

Заводской номер: 42N-6C-12800 Количество на модель: 2
42N-6C-12800
2
12

Номер детали на чертеже:

12

UNION

Заводской номер: 42N-833-1350 Количество на модель: 4
42N-833-1350
4
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 02896-11009 Количество на модель: 1
02896-11009
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 42N-62-16580 Количество на модель: 2
42N-62-16580
2
16

Номер детали на чертеже:

16

HOSE

Заводской номер: 42N-62-16590 Количество на модель: 2
42N-62-16590
2
17

Номер детали на чертеже:

17

TEE

Заводской номер: 42N-833-1420 Количество на модель: 2
42N-833-1420
2
19

Номер детали на чертеже:

19

PLUG

Заводской номер: 02789-10315 Количество на модель: 2
02789-10315
2
20

Номер детали на чертеже:

20

PLATE

Заводской номер: 42N-833-1410 Количество на модель: 1
42N-833-1410
1
21

Номер детали на чертеже:

21

SCREW

Заводской номер: 04418-13060 Количество на модель: 3
04418-13060
3
