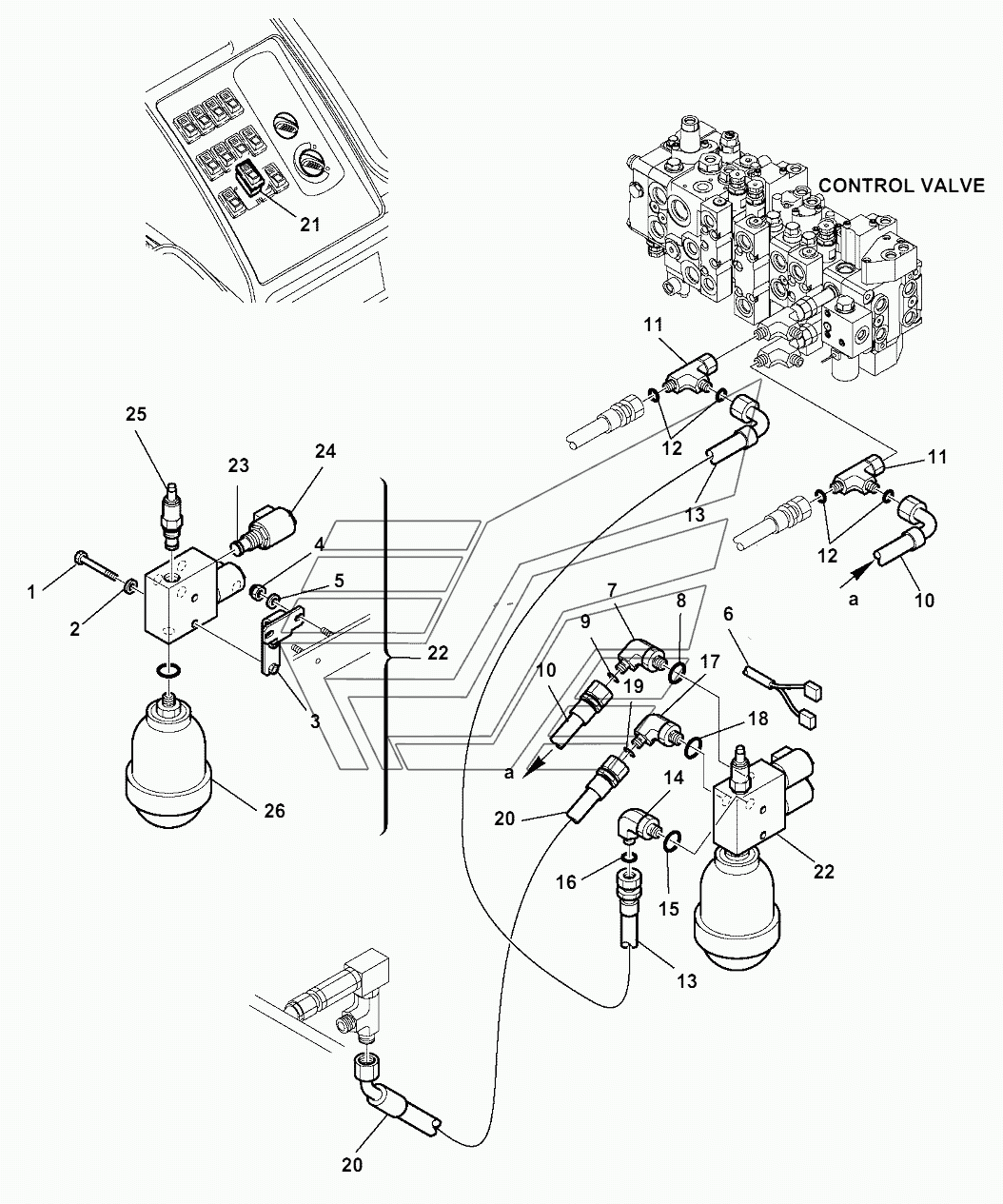

HYDRAULIC PIPING (RIDE CONTROL LINE) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (OUTRIGGER CYLINDER LINE) WB93S-5E0 SHOVEL ARM WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

VALVE, SUBASSEMBLY

Заводской номер: 42N-64-12120 Количество на модель: 1
42N-64-12120
1
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-80865 Количество на модель: 2
01010-80865
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
3

Номер детали на чертеже:

3

SUPPORT

Заводской номер: 42N-43-12242 Количество на модель: 1
42N-43-12242
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24408 Количество на модель: 2
21D-09-24408
2
6

Номер детали на чертеже:

6

RIDE CONTROL, WIRING

Заводской номер: 42N-06-15820 Количество на модель: 1
42N-06-15820
1
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 226-09-12750 Количество на модель: 1
226-09-12750
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 42N-63-11620 Количество на модель: 1
42N-63-11620
1
11

Номер детали на чертеже:

11

TEE

Заводской номер: 226-09-12270 Количество на модель: 2
226-09-12270
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 42N-62-15943 Количество на модель: 1
42N-62-15943
1
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 42N-62-16612 Количество на модель: 1
42N-62-16612
1
21

Номер детали на чертеже:

21

RIDE CONTROL, SWITCH

Заводской номер: 42N-06-13271 Количество на модель: 1
42N-06-13271
1
22

Номер детали на чертеже:

22

VALVE, ASSEMBLY

Заводской номер: 42N-64-12110 Количество на модель: 1
42N-64-12110
1
23

Номер детали на чертеже:

23

PISTON ROD

Заводской номер: 42N-64-12320 Количество на модель: 2
42N-64-12320
2
24

Номер детали на чертеже:

24

COIL

Заводской номер: 42N-64-12310 Количество на модель: 2
42N-64-12310
2
25

Номер детали на чертеже:

25

RELIEF VALVE

Заводской номер: 42N-64-12330 Количество на модель: 1
42N-64-12330
1
26

Номер детали на чертеже:

26

ACCUMULATOR

Заводской номер: 42N-62-19160 Количество на модель: 1
42N-62-19160
1
HYDRAULIC PIPING (OUTRIGGER CYLINDER LINE) WB93S-5E0 SHOVEL ARM WB93S-5E0
