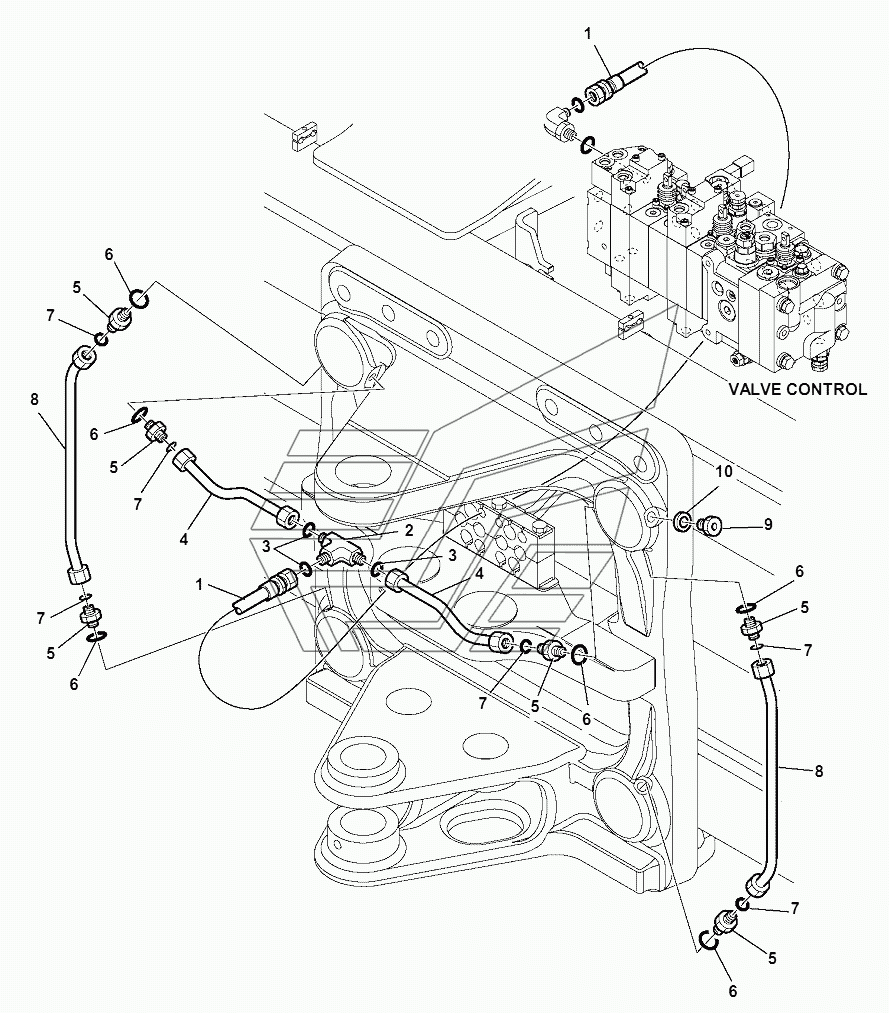

HYDRAULIC PIPING (SLIDING PLATE LOCKING LINE) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (BOOM SWING CYLINDER LINE) WB93S-5E0 HYDRAULIC PIPING (BOOM LOCKING LINE) WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-62-13480 Количество на модель: 1
42N-62-13480
1
2

Номер детали на чертеже:

2

TEE

Заводской номер: 42N-833-1420 Количество на модель: 1
42N-833-1420
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 02896-11009 Количество на модель: 3
02896-11009
3
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 42N-62-13462 Количество на модель: 2
42N-62-13462
2
5

Номер детали на чертеже:

5

UNION

Заводской номер: 37D-09-66103 Количество на модель: 6
37D-09-66103
6
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
8

Номер детали на чертеже:

8

PIPE

Заводской номер: 42N-62-13471 Количество на модель: 2
42N-62-13471
2
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 21D-09-55130 Количество на модель: 2
21D-09-55130
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 21D-09-86280 Количество на модель: 2
21D-09-86280
2
