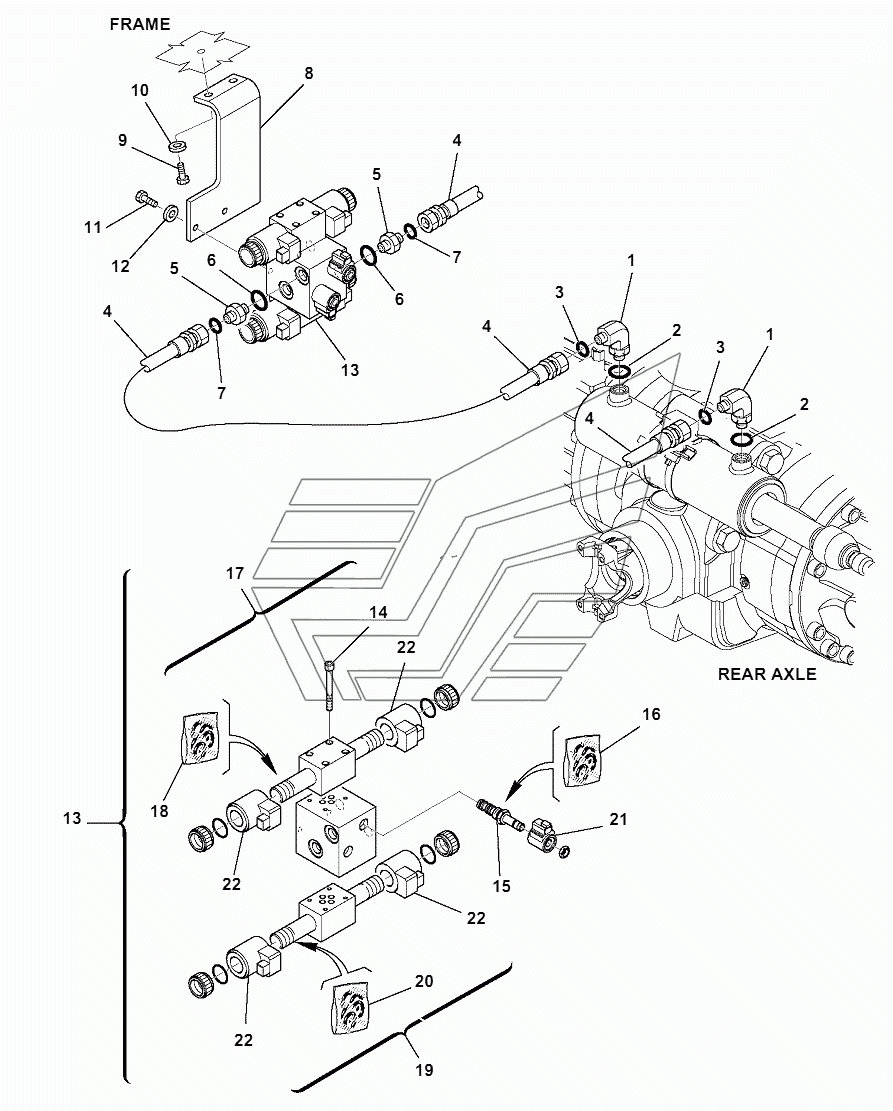

HYDRAULIC PIPING (STEERING LINE) (4/4) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (STEERING LINE) (3/4) WB93S-5E0 HYDRAULIC PIPING (STEERING LINE) (4/4 WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 37D-09-6Y473 Количество на модель: 2
37D-09-6Y473
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37В-09-88002 Количество на модель: 1
37В-09-88002
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 02896-11009 Количество на модель: 1
02896-11009
1
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 42N-62-15720 Количество на модель: 2
42N-62-15720
2
5

Номер детали на чертеже:

5

UNION

Заводской номер: 42N-833-1350 Количество на модель: 4
42N-833-1350
4
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 21D-09-69910 Количество на модель: 1
21D-09-69910
1
8

Номер детали на чертеже:

8

SUPPORT

Заводской номер: 42N-43-12861 Количество на модель: 1
42N-43-12861
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01016-51035 Количество на модель: 2
01016-51035
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01016-50825 Количество на модель: 2
01016-50825
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
13

Номер детали на чертеже:

13

SOLENOID VALVE, ASSEMBLY

Заводской номер: 42N-64-11430 Количество на модель: 1
42N-64-11430
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 21W-09-R3910 Количество на модель: 8
21W-09-R3910
8
15

Номер детали на чертеже:

15

SPOOL

Заводской номер: 42N-64-11980 Количество на модель: 2
42N-64-11980
2
16

Номер детали на чертеже:

16

KIT, GASKET

Заводской номер: 21W-09-R5160 Количество на модель: 1
21W-09-R5160
1
17

Номер детали на чертеже:

17

SPOOL

Заводской номер: 42N-64-11960 Количество на модель: 1
42N-64-11960
1
18

Номер детали на чертеже:

18

KIT, GASKET

Заводской номер: 42N-64-12530 Количество на модель: 1
42N-64-12530
1
19

Номер детали на чертеже:

19

SPOOL

Заводской номер: 42N-64-11970 Количество на модель: 1
42N-64-11970
1
21

Номер детали на чертеже:

21

COIL

Заводской номер: 42N-64-11710 Количество на модель: 2
42N-64-11710
2
22

Номер детали на чертеже:

22

COIL

Заводской номер: 42N-64-11990 Количество на модель: 4
42N-64-11990
4
