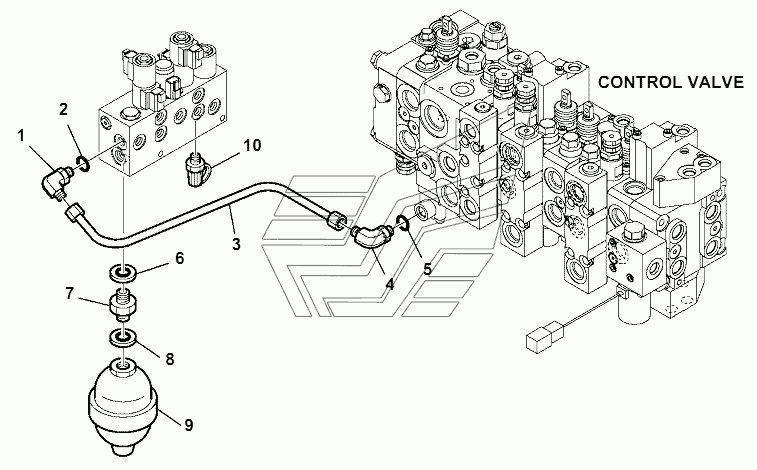

HYDRAULIC PIPING (SERVOCONTROL DELIVERY LINE) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (RETURN LINE) (5/5) WB93S-5E0 HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) (1/3) WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ELBOW

Заводской номер: 21D-09-51600 Количество на модель: 1
21D-09-51600
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
3

Номер детали на чертеже:

3

PIPE

Заводской номер: 42N-62-12832 Количество на модель: 1
42N-62-12832
1
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 22Е-09-11310 Количество на модель: 1
22Е-09-11310
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 37В-09-88006 Количество на модель: 1
37В-09-88006
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 21D-09-73200 Количество на модель: 1
21D-09-73200
1
7

Номер детали на чертеже:

7

UNION

Заводской номер: 21D-09-61560 Количество на модель: 1
21D-09-61560
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 21D-09-73190 Количество на модель: 1
21D-09-73190
1
9

Номер детали на чертеже:

9

ACCUMULATOR

Заводской номер: 21D-60-17310 Количество на модель: 1
21D-60-17310
1
10

Номер детали на чертеже:

10

FITTING

Заводской номер: 21D-09-54900 Количество на модель: 1
21D-09-54900
1
HYDRAULIC PIPING (RETURN LINE) (5/5) WB93S-5E0 HYDRAULIC PIPING (SERVOCONTROL RETURN LINE) (1/3) WB93S-5E0
