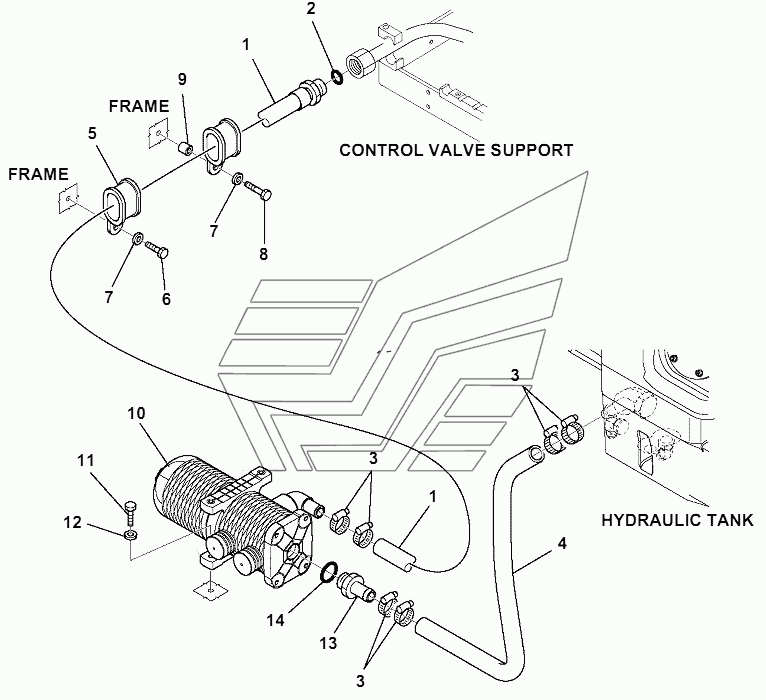

HYDRAULIC PIPING (RETURN LINE) (2/5) WB93S-5E0. Каталог 2018г.

HYDRAULIC PIPING (RETURN LINE) (1/5) WB93S-5E0 HYDRAULIC PIPING (RETURN LINE) (3/5) WB93S-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 42N-62-12251 Количество на модель: 1
42N-62-12251
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 37В-09-15021 Количество на модель: 1
37В-09-15021
1
3

Номер детали на чертеже:

3

CLAMP

Заводской номер: 37A-09-5J007 Количество на модель: 6
37A-09-5J007
6
4

Номер детали на чертеже:

4

SLEEVE

Заводской номер: 42N-62-14250 Количество на модель: 1
42N-62-14250
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 21D-09-81710 Количество на модель: 2
21D-09-81710
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01016-51040 Количество на модель: 1
01016-51040
1
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01016-51050 Количество на модель: 1
01016-51050
1
9

Номер детали на чертеже:

9

SPACER

Заводской номер: 42N-62-15360 Количество на модель: 1
42N-62-15360
1
10

Номер детали на чертеже:

10

FILTER

Заводской номер: 42N-62-12310 Количество на модель: 1
42N-62-12310
1
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01016-50835 Количество на модель: 2
01016-50835
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
13

Номер детали на чертеже:

13

UNION

Заводской номер: 42N-09-11210 Количество на модель: 1
42N-09-11210
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 37В-09-15217 Количество на модель: 1
37В-09-15217
1
HYDRAULIC PIPING (RETURN LINE) (1/5) WB93S-5E0 HYDRAULIC PIPING (RETURN LINE) (3/5) WB93S-5E0
