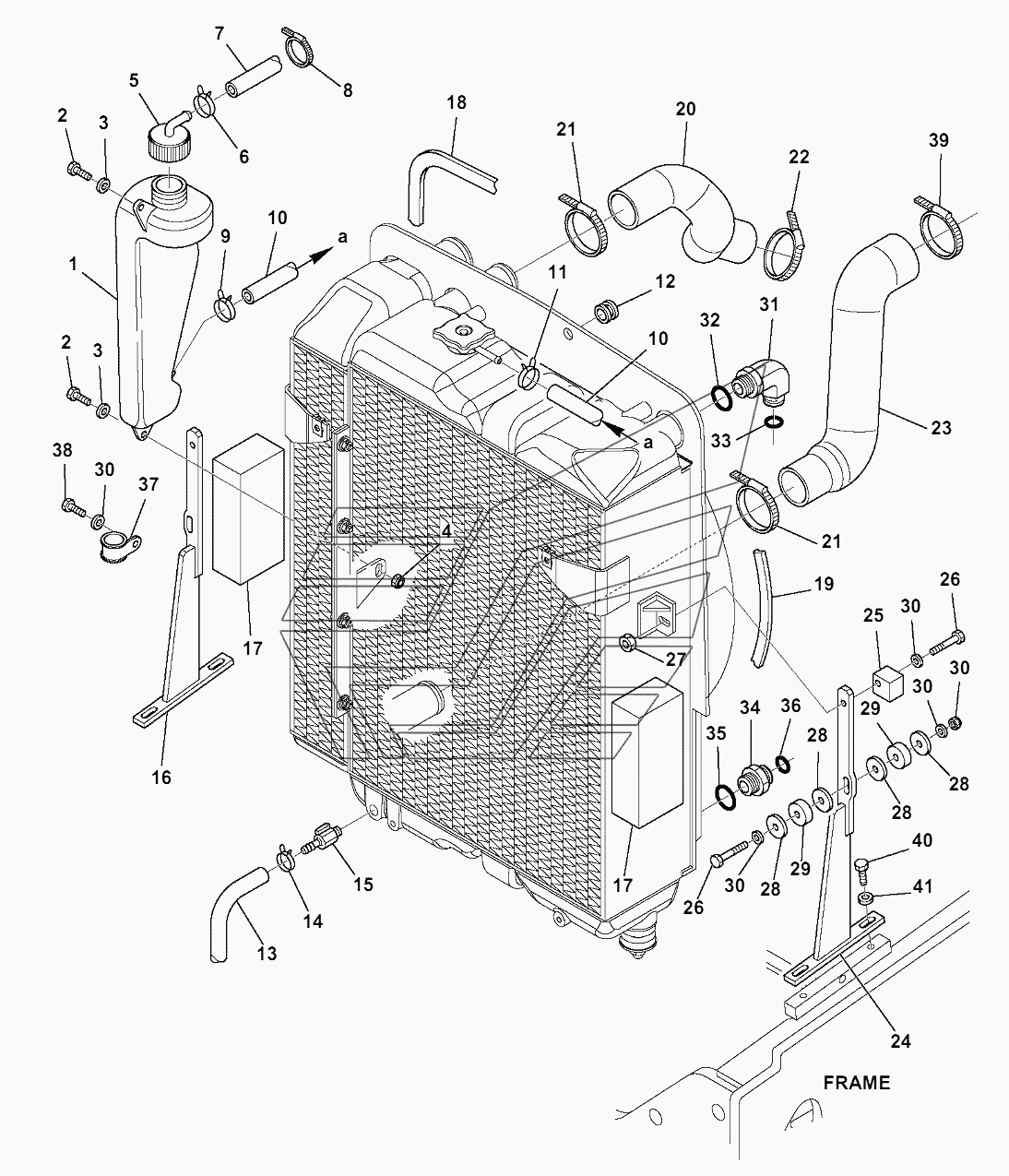

RADIATOR WB93R-5E0. Каталог 2018г.

RADIATOR WB93R-5E0 RADIATOR WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

WATER TANK

Заводской номер: 42N-03-11412 Количество на модель: 1
42N-03-11412
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01016-50825 Количество на модель: 2
01016-50825
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-10823 Количество на модель: 2
01643-10823
2
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24180 Количество на модель: 3
21D-09-24180
3
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 22L-09-R3820 Количество на модель: 1
22L-09-R3820
1
6

Номер детали на чертеже:

6

CLAMP

Заводской номер: 07285-00110 Количество на модель: 1
07285-00110
1
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 22E-03-11270 Количество на модель: 1
22E-03-11270
1
8

Номер детали на чертеже:

8

BAND

Заводской номер: 08034-20310 Количество на модель: 3
08034-20310
3
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 07285-00130 Количество на модель: 1
07285-00130
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 42N-03-11471 Количество на модель: 1
42N-03-11471
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 07285-00115 Количество на модель: 1
07285-00115
1
12

Номер детали на чертеже:

12

GROMMET

Заводской номер: 42N-06-12740 Количество на модель: 1
42N-06-12740
1
13

Номер детали на чертеже:

13

PIPE

Заводской номер: 42N-03-11450 Количество на модель: 1
42N-03-11450
1
14

Номер детали на чертеже:

14

CLIP

Заводской номер: 07285-00150 Количество на модель: 1
07285-00150
1
15

Номер детали на чертеже:

15

COCK

Заводской номер: 42N-03-11440 Количество на модель: 1
42N-03-11440
1
16

Номер детали на чертеже:

16

SUPPORT

Заводской номер: 42N-03-11890 Количество на модель: 1
42N-03-11890
1
17

Номер детали на чертеже:

17

GASKET

Заводской номер: 42N-03-11230 Количество на модель: 2
42N-03-11230
2
18

Номер детали на чертеже:

18

GASKET

Заводской номер: 42N-03-11460 Количество на модель: 1
42N-03-11460
1
19

Номер детали на чертеже:

19

SEAL

Заводской номер: 37C-22-11980 Количество на модель: 1
37C-22-11980
1
20

Номер детали на чертеже:

20

HOSE

Заводской номер: 42N-03-11282 Количество на модель: 1
42N-03-11282
1
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 07289-00055 Количество на модель: 1
07289-00055
1
23

Номер детали на чертеже:

23

HOSE

Заводской номер: 42N-03-11270 Количество на модель: 1
42N-03-11270
1
24

Номер детали на чертеже:

24

SUPPORT

Заводской номер: 42N-03-11421 Количество на модель: 1
42N-03-11421
1
25

Номер детали на чертеже:

25

GUIDE

Заводской номер: 42N-03-11430 Количество на модель: 2
42N-03-11430
2
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-80850 Количество на модель: 4
01010-80850
4
27

Номер детали на чертеже:

27

NUT

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 21D-09-73880 Количество на модель: 8
21D-09-73880
8
29

Номер детали на чертеже:

29

DAMPER

Заводской номер: 42N-01-11510 Количество на модель: 4
42N-01-11510
4
31

Номер детали на чертеже:

31

ELBOW

Заводской номер: 37D-09-6Z516 Количество на модель: 1
37D-09-6Z516
1
32

Номер детали на чертеже:

32

O-RING

Заводской номер: 37B-09-15217 Количество на модель: 1
37B-09-15217
1
33

Номер детали на чертеже:

33

O-RING

Заводской номер: 37B-09-15021 Количество на модель: 1
37B-09-15021
1
34

Номер детали на чертеже:

34

UNION

Заводской номер: 226-09-12660 Количество на модель: 1
226-09-12660
1
37

Номер детали на чертеже:

37

CLIP

Заводской номер: 21D-09-81710 Количество на модель: 1
21D-09-81710
1
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 01016-50830 Количество на модель: 1
01016-50830
1
