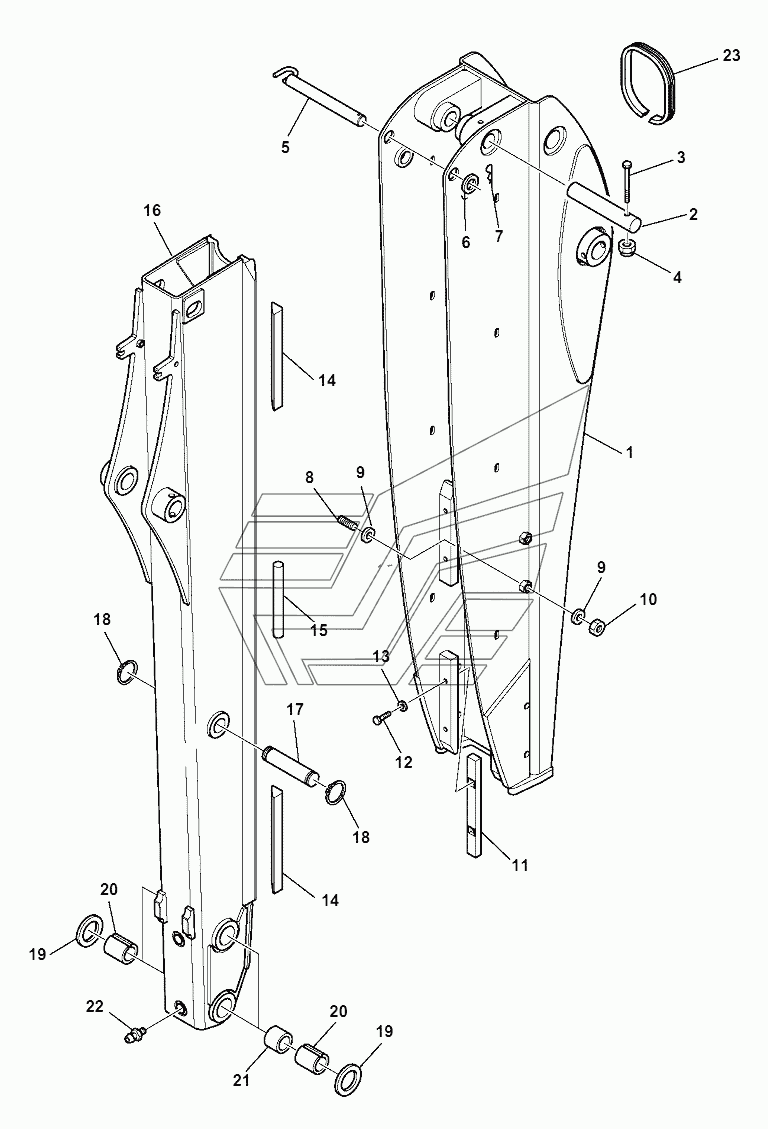

TELESCOPIC ARM WB93R-5E0. Каталог 2018г.

BUCKET CYLINDER WB93R-5E0 TELESCOPIC ARM WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

JIG ARM - FIXED PART ASSEMBLY

Заводской номер: 42N-856-1610 Количество на модель: 1
42N-856-1610
1
1

Номер детали на чертеже:

1

JIG ARM - FIXED PART ASSEMBLY

Заводской номер: 42N-856-1611 Количество на модель: 1
42N-856-1611
1
2

Номер детали на чертеже:

2

PIN

Заводской номер: 37B-09-46039 Количество на модель: 1
37B-09-46039
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01011-81010 Количество на модель: 1
01011-81010
1
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24190 Количество на модель: 1
21D-09-24190
1
5

Номер детали на чертеже:

5

PIN

Заводской номер: 42N-856-3320 Количество на модель: 1
42N-856-3320
1
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 21D-09-72510 Количество на модель: 1
21D-09-72510
1
7

Номер детали на чертеже:

7

PIN, SNAP

Заводской номер: 21D-09-85530 Количество на модель: 1
21D-09-85530
1
8

Номер детали на чертеже:

8

SCREW

Заводской номер: 42N-856-3330 Количество на модель: 8
42N-856-3330
8
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 01640-21826 Количество на модель: 16
01640-21826
16
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01580-11815 Количество на модель: 8
01580-11815
8
11

Номер детали на чертеже:

11

SHOE

Заводской номер: 42N-856-2840 Количество на модель: 4
42N-856-2840
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01016-51040 Количество на модель: 8
01016-51040
8
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-11032 Количество на модель: 8
01643-11032
8
14

Номер детали на чертеже:

14

SLIDE

Заводской номер: 42N-856-1520 Количество на модель: 4
42N-856-1520
4
15

Номер детали на чертеже:

15

SPACER

Заводской номер: 42N-856-2830 Количество на модель: 2
42N-856-2830
2
16

Номер детали на чертеже:

16

JIG ARM - MOVABLE PARTAS

Заводской номер: 42N-856-1510 Количество на модель: 1
42N-856-1510
1
17

Номер детали на чертеже:

17

PIN

Заводской номер: 42N-856-1710 Количество на модель: 1
42N-856-1710
1
18

Номер детали на чертеже:

18

RING,SNAP

Заводской номер: 04064-04018 Количество на модель: 2
04064-04018
2
19

Номер детали на чертеже:

19

SHIM

Заводской номер: 37B-09-4F024 Количество на модель: 2
37B-09-4F024
2
20

Номер детали на чертеже:

20

BUSHING

Заводской номер: 37B-09-54006 Количество на модель: 4
37B-09-54006
4
21

Номер детали на чертеже:

21

SPACER

Заводской номер: 37B-09-4C064 Количество на модель: 2
37B-09-4C064
2
22

Номер детали на чертеже:

22

FITTING, GREASE

Заводской номер: 21D-09-89140 Количество на модель: 2
21D-09-89140
2
23

Номер детали на чертеже:

23

SEAL

Заводской номер: 42N-856-3860 Количество на модель: 1
42N-856-3860
1
