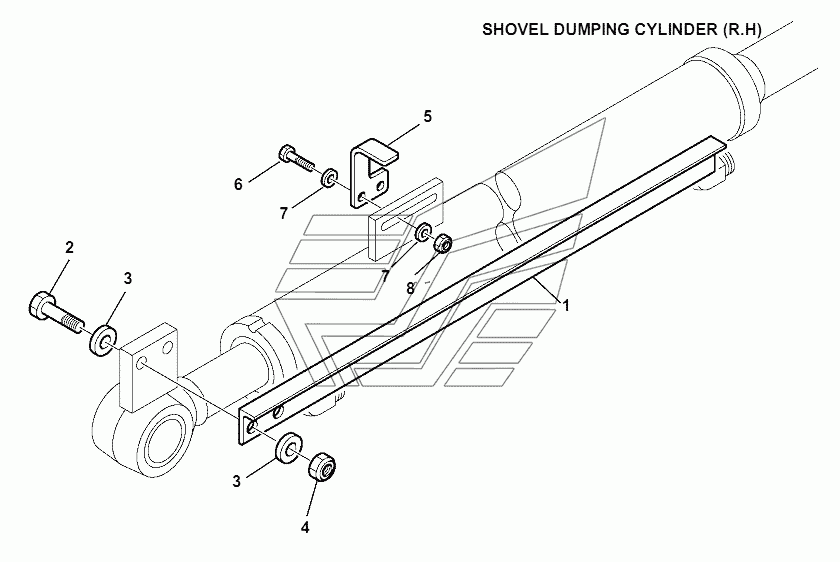

BUCKET LEVELLING WB93R-5E0. Каталог 2018г.

SHOVEL BUCKET TIPPING CYLINDER (R.H.) WB93R-5E0 RETURN TO DIG WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BAR

Заводской номер: 42N-43-13630 Количество на модель: 1
42N-43-13630
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81245 Количество на модель: 2
01010-81245
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-11232 Количество на модель: 4
01643-11232
4
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24200 Количество на модель: 2
21D-09-24200
2
5

Номер детали на чертеже:

5

INDICATOR

Заводской номер: 42N-43-14330 Количество на модель: 1
42N-43-14330
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-80830 Количество на модель: 2
01010-80830
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-10823 Количество на модель: 4
01643-10823
4
8

Номер детали на чертеже:

8

NUT

Заводской номер: 21D-09-24180 Количество на модель: 2
21D-09-24180
2
SHOVEL BUCKET TIPPING CYLINDER (R.H.) WB93R-5E0 RETURN TO DIG WB93R-5E0
