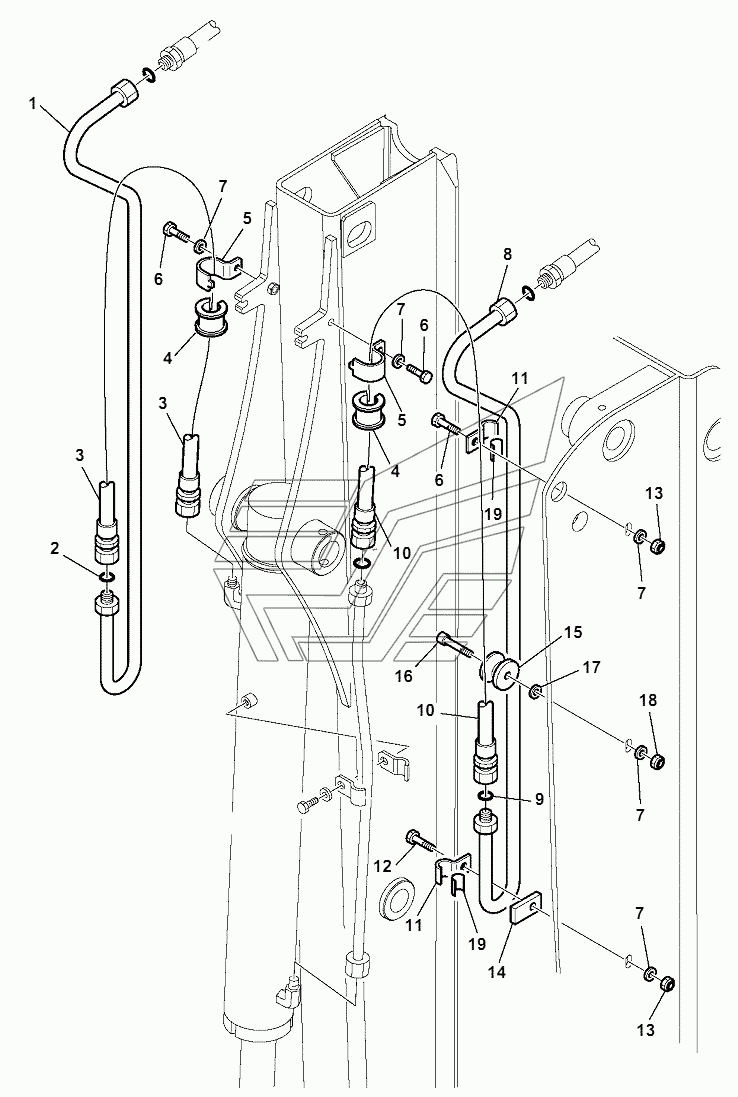

HYDRAULIC PIPING (BUCKET CYLINDER LINE) (WITH TELESCOPIC ARM) WB93R-5E0. Каталог 2018г.

HYDRAULIC PIPING (BUCKET CYLINDER LINE) (WITH TELESCOPIC ARM) WB93R-5E0 HYDRAULIC PIPING (TELESCOPIC ARM LINE) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11
12
13
14
15
16
17
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PIPE

Заводской номер: 42N-62-11754 Количество на модель: 1
42N-62-11754
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 42N-62-12750 Количество на модель: 1
42N-62-12750
1
4

Номер детали на чертеже:

4

RING

Заводской номер: 42N-62-14280 Количество на модель: 2
42N-62-14280
2
5

Номер детали на чертеже:

5

CLAMP

Заводской номер: 42N-62-11470 Количество на модель: 2
42N-62-11470
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01016-51035 Количество на модель: 4
01016-51035
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-11032 Количество на модель: 4
01643-11032
4
8

Номер детали на чертеже:

8

PIPE

Заводской номер: 42N-62-11744 Количество на модель: 1
42N-62-11744
1
11

Номер детали на чертеже:

11

CLAMP

Заводской номер: 42N-43-13120 Количество на модель: 4
42N-43-13120
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01016-51040 Количество на модель: 2
01016-51040
2
13

Номер детали на чертеже:

13

NUT

Заводской номер: 21D-09-24190 Количество на модель: 4
21D-09-24190
4
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 42N-62-12790 Количество на модель: 2
42N-62-12790
2
15

Номер детали на чертеже:

15

BAR

Заводской номер: 42N-62-12360 Количество на модель: 2
42N-62-12360
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01252-71055 Количество на модель: 2
01252-71055
2
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 21D-09-73700 Количество на модель: 2
21D-09-73700
2
19

Номер детали на чертеже:

19

RUBBER

Заводской номер: 42N-62-15380 Количество на модель: 4
42N-62-15380
4
HYDRAULIC PIPING (BUCKET CYLINDER LINE) (WITH TELESCOPIC ARM) WB93R-5E0 HYDRAULIC PIPING (TELESCOPIC ARM LINE) WB93R-5E0
